编者：中喷网 饼饼
核心观点摘要
• 技术范式转移：在全球电子产业向柔性化、小型化、定制化加速转型的大背景下，印刷电子（Printed Electronics, PE）正从传统"减材光刻"向"增材印刷"的按需制造（Print on Demand, POD）模式跃迁。这一变革是对电子制造底层逻辑的根本性重构：传统光刻依赖掩模蚀刻去除冗余材料，材料利用率仅约40%，且产生大量含重金属蚀刻废液；而印刷电子POD通过数字喷墨、气溶胶喷射、卷对卷印刷等技术直接沉积功能材料，材料利用率提升至90%以上，单位产品能耗降低约40%。POD模式以数字化流程实现小批量定制化生产，无需高昂掩模开发成本，设计迭代周期从3天以上缩短至24-48小时，为电子产业适配高技术领域的碎片化需求提供了核心支撑。
• 成本效率拐点：POD模式在小批量（<1,000件）柔性电子器件生产中已形成显著且不可逆的经济优势。与传统光刻相比，POD的设计迭代+打样周期缩短80%以上，简单FPC原型制作成本可降至传统方式的1/5-1/10，设备投资仅为传统光刻的1/10。这一拐点打破了"小批量定制必然高成本"的共识，成为高技术领域创新型企业快速验证产品、缩短上市时间的关键支撑。在>10,000件大批量场景，传统光刻仍具成本优势，两种工艺呈互补关系。
• 高技术领域渗透：2026年，印刷电子POD已在可穿戴医疗、物联网传感器、柔性显示、RFID天线及新能源器件五大高技术领域形成规模化渗透。其中，可穿戴医疗是当前增长最快的板块之一，印刷式柔性生理监测传感器在部分三甲医院实现月用量数十万片；物联网传感器占全球印刷电子POD市场份额的35%以上；柔性显示领域，印刷OLED工艺材料利用率超90%，较传统蒸镀提升3-4倍；新能源器件领域，柔性钙钛矿太阳能电池实验室效率已突破30%。这些场景的共同特征是对"柔性化、小型化、定制化、低成本"的需求高度匹配POD模式的核心优势。
• 产业化核心痛点：制约POD在高技术领域大规模落地的核心障碍包括四大维度：一是导电墨水材料性能与稳定性不足——纳米材料合成对反应条件极其敏感，碳基材料批次间电导率波动可达15%以上，尚无法满足车载电子等高端场景的稳定性要求；二是印刷精度与可靠性瓶颈——高分辨率模式（<10μm线宽）下的打印速度仅为高速模式（50μm线宽）的1/5，难以同时满足精度与产能需求，且环境温湿度波动对精度影响显著；三是规模化量产效率与定制化需求的矛盾——小批量多品种生产模式下换型调试时间占比过高，喷墨印刷虽缩短至30分钟以内，但仍无法满足高频次订单需求；四是行业标准与认证体系缺失——小批量定制场景的可靠性测试标准、生物相容性测试流程缺失，企业需自行制定方案，测试成本较批量生产高出30%以上。
• 未来五年展望：2026-2030年，全球印刷电子市场将保持15-23%的高速增长，中国市场复合增长率高于全球平均水平。这一增长由三大趋势驱动：材料体系创新——向铜基/碳基/生物基快速迭代，成本较银基降低50-90%；与5G/物联网深度融合——催生边缘传感新需求，预计2030年全球5G RedCap设备占比达35%；全印制电子器件产业化——电池、传感器、显示驱动电路实现从实验室到产业化的突破，开启"万物皆可印刷"的新纪元。
第一章 行业全景与POD模式定义
1.1 柔性电子与印刷电子的产业背景
1.1.1 柔性电子的技术内涵与战略价值
柔性电子（Flexible Electronics）被誉为电子产业的"下一个超级周期"，其核心是将传统刚性电子元器件与电路，通过特殊工艺制备在塑料、薄膜、织物甚至生物皮肤等柔性/可拉伸基材上，实现电子器件的轻薄化、小型化、可弯折与共形（Conformal）特性。这种特性让电子器件突破传统硅基电路的形态限制，适配人体皮肤、汽车曲面、智能包装、航空航天结构等复杂场景，开启"电子无处不在"的新纪元。
柔性电子的战略价值体现在三个层面：
形态革命：传统电子器件基于刚性硅片或FR-4基材，重量通常在数十克至数千克，厚度在毫米级甚至厘米级；而柔性电子器件重量可降至毫克级，厚度可降至微米级（最薄可达0.01mm），弯折半径可小于1mm，可贴合任意曲面。例如，柔性心电监测贴片可像创可贴一样贴附在胸口，连续监测72小时而患者几乎无感知；柔性太阳能电池可卷绕成直径5cm的圆筒，便于携带和部署。
功能融合：柔性电子实现了电子功能与机械结构的深度融合。传统电子设备需要外壳、连接器、线缆等辅助结构，而柔性电子可将传感器、处理器、通信模块、电源直接集成在柔性基材上，形成"结构即电子"的系统。例如，智能服装可将温度传感器、加热元件、生物电传感器直接编织进面料，实现真正的"可穿戴"。
制造变革：柔性电子的制造不再依赖高温、高真空、强腐蚀的传统半导体工艺，而是可采用低温、常压、环保的印刷工艺，材料利用率从40%提升至90%以上，能耗降低40%，为可持续制造提供了技术路径。
1.1.2 印刷电子的技术定位与发展历程
印刷电子（Printed Electronics）是柔性电子的核心制造技术，指通过印刷工艺（喷墨、丝网、凹版、柔版、气溶胶喷射等）将功能材料（导电、半导体、介电）沉积在柔性基材上，形成电子器件或电路的技术体系。其发展历程可分为三个阶段：
第一阶段（2000-2010年）：技术萌芽期
• 核心突破：有机半导体材料的迁移率提升至0.1 cm²/Vs以上，满足基本开关需求
• 代表应用：RFID标签天线、简单键盘电路
• 技术局限：材料性能差（导电墨水电阻率高）、印刷精度低（>100μm）、可靠性不足
第二阶段（2010-2020年）：技术验证期
• 核心突破：银纳米线、碳纳米管等高性能纳米材料量产；喷墨印刷精度提升至20-50μm；卷对卷（R2R）连续印刷技术成熟
• 代表应用：柔性触摸屏、智能包装传感器、柔性太阳能电池
• 技术局限：量产稳定性不足，成本仍高于传统工艺，主要应用于高端或差异化场景
第三阶段（2020-2026年）：产业化突破期
• 核心突破：EHD喷墨印刷实现亚微米精度；铜基导电墨水抗氧化问题基本解决；低温烧结技术成熟；印刷OLED进入量产
• 代表应用：折叠屏手机、可穿戴医疗设备、工业物联网传感器、新能源汽车电池管理系统
• 市场特征：POD模式从实验室走向工厂，小批量生产成本拐点形成，产业生态初步完善
1.1.3 全球市场规模与增长动力

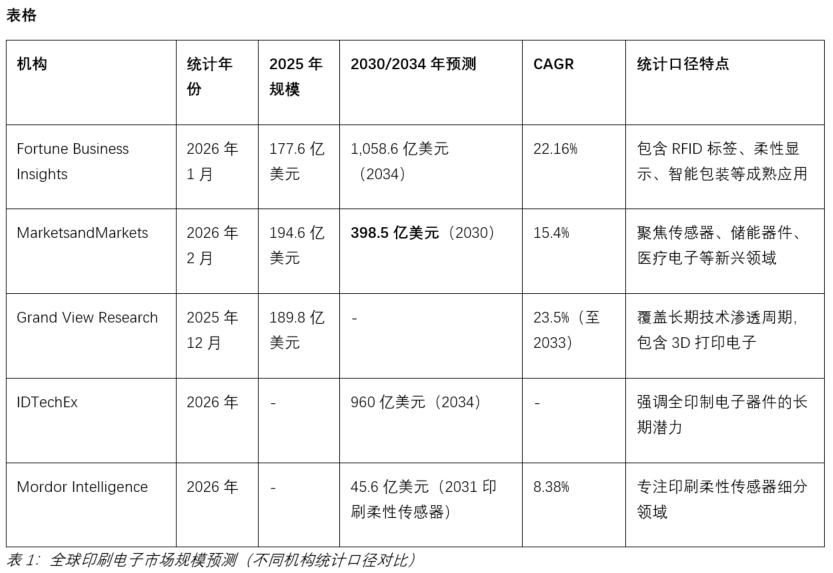

从全球市场规模的权威预测看，不同机构基于统计口径的差异给出了多组数据，但均指向明确的高速增长趋势：
关键数据解读：
1. 统计口径差异的根源：Fortune BI的177.6亿美元（2025年）与MarketsandMarkets的194.6亿美元（2025年）差异约9%，核心在于是否将成熟的RFID标签（2025年约占市场40%）和柔性显示面板（约占25%）完全纳入统计。Fortune BI采用"宽口径"，包含所有印刷制造的电子器件；MarketsandMarkets采用"窄口径"，聚焦新兴应用场景。本
2. 增长动力的结构性分析：22.16%的CAGR（Fortune BI预测）并非均匀分布，而是呈现"前高后低"特征。2026-2030年预计CAGR约25-30%，driven by 可穿戴医疗、物联网传感器的快速渗透；2030-2034年预计CAGR回落至15-20%，as 市场基数扩大且技术进入成熟稳定期。
3. 中国市场的特殊地位：虽然不同机构对中国市场的预测存在差异，但一致预期中国CAGR将高于全球平均水平2-5个百分点。驱动因素包括：全球最大的消费电子制造基地（占全球产能60%以上）、新能源汽车产量占全球50%以上、政府对柔性电子的战略性扶持（"十四五"新材料规划将柔性电子列为前沿领域）。
区域格局与产业集聚
从区域格局看，亚太地区已成为全球印刷电子产业的核心增长极，预计2035年将占全球市场份额的40%以上。中国内部形成了明显的产业集群：
长三角集群（上海-苏州-无锡-杭州）：研发枢纽+材料基地。中科院苏州纳米所、复旦大学等顶尖科研机构集聚；苏州诺菲、天奈科技等头部材料企业；完善的半导体和显示产业配套。产值贡献占全国35-40%。
珠三角集群（深圳-东莞-广州-佛山）：制造中心+应用创新。华为、OPPO、比亚迪等终端巨头需求牵引；全球最完整的电子制造供应链；灵活的中小企业创新生态。产值贡献占全国25-30%。
京津冀集群（北京-天津-雄安）：原始创新+高端应用。清华大学、北京大学、中科院半导体所等基础研究重镇；航空航天、医疗健康等高端应用牵引。产值贡献占全国15-20%。
成渝集群（成都-重庆-西安）：新兴基地+成本优势。西部大开发政策支持；较低的土地和人力成本；汽车电子、军工电子需求增长。产值贡献占全国10-15%，增速最快。
1.2 POD（按需制造）模式在高技术电子产业的演进
1.2.1 POD模式的定义与内涵
在电子制造领域，POD（Print on Demand，按需制造）的核心逻辑是"根据高技术领域的订单需求，通过数字技术直接驱动印刷设备沉积功能材料，实现小批量、定制化的电子器件生产"。这一定义包含三个关键要素：
数字化驱动：设计文件（通常为Gerber或专用格式）直接传输至印刷设备，无需物理掩模。这一特性使设计迭代可在数小时内完成，而非传统光刻的数天至数周。
增材制造：仅在需要的位置沉积功能材料，无材料去除环节。这一特性带来三重优势：材料利用率提升至90%以上（传统蚀刻约40%）；无蚀刻废液产生，环保合规成本大幅降低；可加工超薄基材（<50μm），传统光刻难以处理。
柔性化生产：单件或小批量（<1,000件）生产的边际成本显著低于传统光刻。传统光刻的掩模成本（$500-5,000/套）在小批量时被分摊至高单位成本，而POD无掩模成本，单位成本主要来源于材料和时间。
1.2.2 与传统印刷POD的本质差异

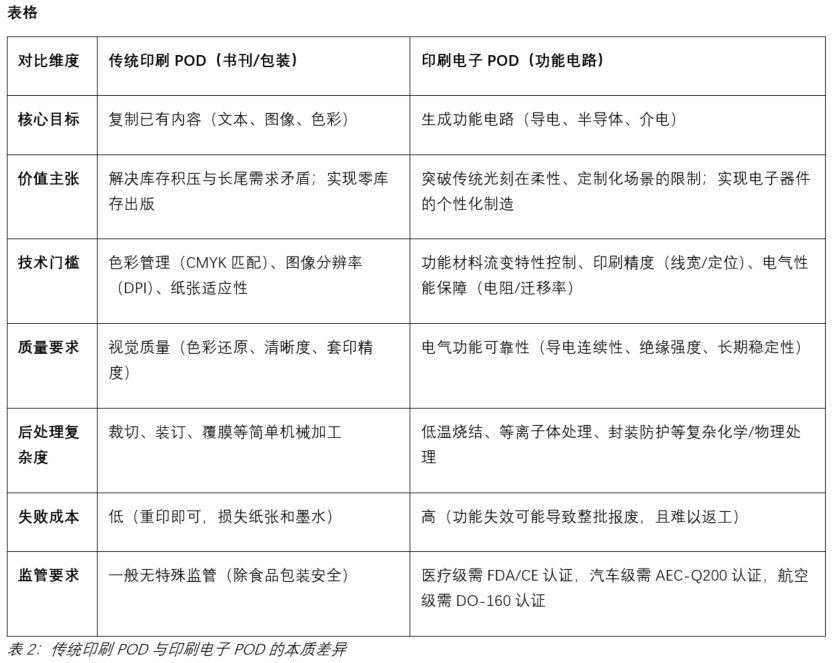

印刷电子POD与传统印刷POD（如书刊、包装印刷）虽然共享"POD"名称，但技术内涵和价值主张存在本质差异：
1.2.3 POD模式的技术演进路径
POD模式在电子产业的演进经历了"原型验证→小批量定制→规模化POD"的三阶段发展：
阶段一：原型验证（2010-2018年）
• 核心特征：科研机构和大型企业研发中心使用，用于快速验证设计概念
• 典型设备：桌面级喷墨打印机（如富士Dimatix DMP-2800系列），精度50-100μm，速度<1 m²/h
• 应用局限：样品电气性能不稳定，无法用于实际产品测试；材料选择受限
• 成本特征：设备投资$50,000-100,000，单件打样成本$500-2,000
阶段二：小批量定制（2018-2024年）
• 核心特征：专业服务商崛起，提供从设计到成品的全流程服务
• 典型设备：工业级喷墨/气溶胶喷射系统（如Nano Dimension DragonFly系列、Optomec Aerosol Jet），精度10-50μm，速度5-20 m²/h
• 应用拓展：可穿戴设备原型、物联网传感器小批量、柔性显示背板验证
• 成本特征：设备投资$200,000-500,000，单件打样成本$100-500
阶段三：规模化POD（2024-2026年及以后）
• 核心特征：卷对卷（R2R）连续印刷技术成熟，在线质量控制系统完善，产业生态形成
• 典型设备：R2R喷墨印刷线（速度50-100 m/min）、混合制造系统（印刷+SMT贴片集成）
• 应用爆发：RFID天线大规模定制、柔性医疗贴片量产、智能包装传感器、新能源汽车柔性电路
• 成本特征：设备投资$1,000,000-5,000,000，大批量（>10,000件）单位成本较传统工艺低20-30%
1.3 印刷电子POD的战略定位：柔性化、小型化、定制化的核心支撑
2026年，印刷电子POD已被全球产业界明确为电子产业柔性化、小型化、定制化转型的核心支撑技术。其战略价值并非替代传统光刻工艺，而是填补传统工艺无法覆盖的高技术领域场景空白，具体体现在三个层面：
1.3.1 满足碎片化需求：从"大规模标准化"到"小批量定制化"
电子产业的需求结构正在发生深刻变革。传统消费电子（手机、电脑、电视）追求百万级以上的单品销量，适合传统光刻的大规模量产；而物联网、可穿戴设备、智能医疗等新兴应用呈现"长尾化"特征——单品需求量小（通常<10,000件），但品类极多（预计2026年全球物联网设备类型超过10万种）。
传统光刻工艺面临"碎片化困境"：
• 掩模成本刚性：每套掩模成本$500-5,000，小批量时分摊至单件成本极高
• 迭代周期漫长：掩模制作2-3天，光刻加工1-2天，total 3-5天，无法满足快速迭代需求
• 设计变更困难：一旦掩模制作完成，设计变更需重新制模，成本和时间损失巨大
POD模式的针对性优势：
• 零掩模成本：数字文件直接驱动印刷，设计变更仅需修改文件，数分钟内完成
• 24-48小时交付：从设计文件到成品样品，全流程数字化压缩至极短周期
• 单件成本恒定：无论1件还是1,000件，单位材料和时间成本基本一致（忽略设备折旧分摊）
典型案例：工业物联网中的设备状态监测传感器，不同工业设备（电机、泵、压缩机、机床）的监测参数（温度、振动、压力）、安装位置（轴承座、外壳、管道）、通信协议（Wi-Fi、蓝牙、LoRa、Zigbee）千差万别。某制造企业需要为100种不同设备定制传感器，每种需求量仅50-200件。采用传统光刻，总掩模成本$50,000-100,000，迭代
周期3-6个月；采用POD模式，总成本降低60%，迭代周期缩短至2-4周。
1.3.2 支撑柔性化与小型化应用：从"刚性平面"到"任意曲面"
传统电子器件的刚性特性限制了其应用范围。即使"刚柔结合板"，其弯折半径通常>5mm，弯折寿命<10,000次，无法满足高技术领域场景：
可穿戴设备：智能手表表带传感器需弯折半径<3mm，弯折寿命>100,000次（每日弯折100次，3年寿命）；智能戒指需贴合手指曲面，弯折半径<5mm；电子皮肤需贴附于关节等复杂曲面，弯折半径<1mm。
汽车电子：车载中控曲面显示屏，弯折半径<2mm；座椅压力分布传感器，需贴合座椅曲面；电池包柔性温度传感器，需适应电池模组的不规则排列。
航空航天：机翼结构健康监测传感器，需贴合机翼复杂曲面；卫星柔性太阳能电池，需卷绕收纳、在轨展开。
POD模式的柔性化与小型化能力：
• 基材适应性：可加工PET（耐温<150℃）、PI（耐温<300℃）、PEN（耐温<200℃）、TPU（可拉伸）、甚至生物可降解材料（PLA/PCL）。
• 极小弯折半径：PI基材POD电路可实现<1mm弯折半径，动态弯折寿命>1,000,000次。
• 共形印刷能力：气溶胶喷射技术可在曲面、凹凸面、甚至3D结构表面直接印刷电路，实现"结构即电路"。
典型案例：某品牌智能戒指的心率传感器，采用PI基材+银纳米线墨水POD工艺，厚度0.1mm，弯折半径0.5mm，完全贴合手指曲面，佩戴无异物感，7×24小时连续监测心率、血氧、体温。
1.3.3 实现可持续制造：从"高能耗高污染"到"绿色低碳"
传统光刻工艺的环境负荷日益受到关注：
• 材料浪费：蚀刻环节去除60%以上材料，全球每年产生数万吨含铜、镍、锡的蚀刻废液
• 能耗高昂：真空蒸镀、高温烧结等工艺能耗巨大，单平方米柔性电路能耗约50-100 kWh
• 化学品使用：光刻胶、显影液、蚀刻液等危险化学品的大量使用和处置
POD模式的环保优势：
• 材料利用率>90%：仅在需要位置沉积材料，无蚀刻废液产生
• 能耗降低40%：低温工艺（<150℃）替代高温工艺（>300℃），单位产品能耗约30-60 kWh/m²
• 化学品减量：无需光刻胶、显影液，仅使用功能性墨水（部分可开发为生物基材料）
政策驱动：欧盟《绿色新政》要求2030年电子制造业碳排放较2020年降低50%；中国"双碳"目标推动制造业绿色转型；美国《通胀削减法案》对绿色制造技术提供税收抵免。POD模式的环保特性使其在全球环保法规趋严背景下具备战略优势。
第二章 核心技术体系深度拆解：导电墨水、柔性PCB与全印制电子
2026年，印刷电子POD的核心技术体系已形成"导电墨水喷墨印刷为核心、柔性PCB印制为载体、电子元件全印制为方向、功能材料为基础、后处理工艺为保障"的完整链条。五大模块的协同突破，是POD从实验室走向高技术产业化的关键。
2.1 导电墨水喷墨印刷技术
导电墨水喷墨印刷是当前印刷电子POD最主流的技术路径，占2026年全球印刷电子设备市场份额的约40%。其核心优势是"非接触式、数字化、材料兼容性强"——无需物理接触基材，不会对柔性基材造成损伤；数字文件直接驱动喷头，无需掩模；可适配银纳米线、碳纳米管、石墨烯、半导体聚合物等多类功能材料。

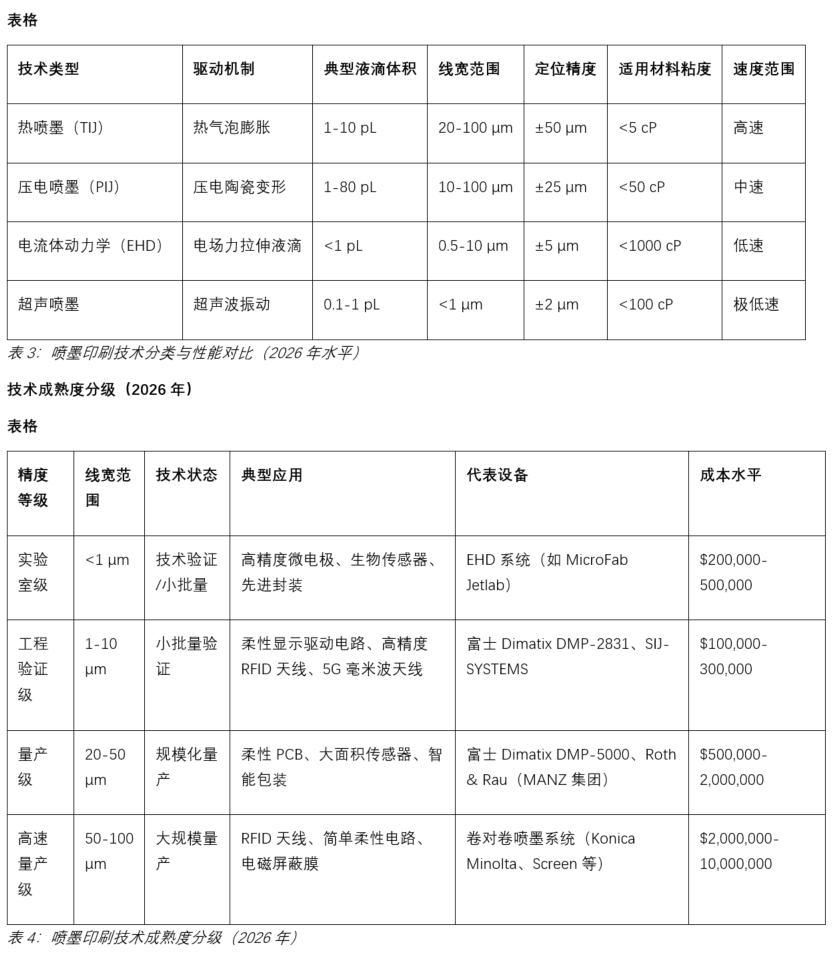

技术原理与分类
喷墨印刷基于"按需滴落"（Drop-on-Demand, DOD）原理，通过压电陶瓷或热气泡驱动，将功能墨水从喷嘴喷射至基材表面。根据驱动机制和精度等级，可分为：
关键设备深度解析：富士Dimatix DMP-2831
富士Dimatix的DMP-2831纳米材料喷墨打印机是2026年POD场景应用最广泛的工程验证级设备，其技术参数如下：
• 喷头技术：Samba压电陶瓷喷头，采用MEMS工艺制造，喷嘴阵列密度高，液滴一致性优异
• 最小液滴容量：3 pL（皮升，1 pL = 10?¹² L），相当于直径约18 μm的球体体积
• 目标线宽：20-50 μm（量产级），通过优化可下探至10 μm
• 定位精度：±25 μm（3σ），满足大多数柔性电子器件的套印要求
• 支持基材：PET、PI、PEN、玻璃、金属箔等，厚度0.05-5 mm
• 支持材料：银纳米线墨水、碳纳米管墨水、石墨烯墨水、半导体聚合物墨水等，粘度范围1-25 cP
• 打印区域：210 mm × 300 mm（A4尺寸），支持多拼板
• 软件系统：CAD-to-Print直接转换，支持Gerber、DXF等格式
该设备在全球已安装超过1,000台，主要应用于高校和科研机构的基础研究、企业研发中心的产品原型快速验证、以及专业POD服务商的小批量（<1,000件）柔性电路定制生产。
EHD喷墨印刷的技术突破与局限
电流体动力学（EHD）喷墨印刷是近年来精度突破最快的技术，其原理是利用电场力将喷嘴处的液滴拉伸成极细的射流（jet），实现亚微米级沉积。
技术优势：
• 超高精度：可实现<1 μm线宽，最小达0.1 μm，接近电子束光刻水平
• 高粘度适应：可处理100-1000 cP的高粘度墨水，拓宽材料选择范围
• 三维堆叠：通过精确控制电场，可实现微结构的3D打印
技术局限：
• 速度瓶颈：单喷嘴速度通常<1 mm/s，大面积图案化需数小时甚至数天
• 多喷嘴集成困难：电场干扰使多喷嘴并行控制复杂，目前多为单喷嘴或少量喷嘴（<16）
• 量产稳定性待验证：长时间连续打印的液滴一致性、喷嘴堵塞等问题仍需解决
2026年，EHD技术主要应用于生物传感器（微电极阵列，用于神经信号记录、细胞电生理检测）、先进封装（高密度互连的局部修复和定制）、以及微光学（微透镜阵列、光波导等精密结构）。
量产突破方向：多喷嘴阵列集成（目标64-256喷嘴）、电场屏蔽技术、AI辅助的实时参数优化。预计2028-2030年，EHD技术有望在中等批量（1,000-10,000件）高精度应用场景实现突破。
2.2 柔性PCB印制技术
柔性PCB（FPC）是印刷电子POD的基础应用领域，2026年占全球印刷电子POD市场份额的7%左右（约5-7亿美元）。其核心驱动力是电子设备的"高密度、轻薄化、柔性化"需求。
2.2.1 高密度柔性PCB印制
2026年，国内头部FPC制造商（如景旺电子、弘信电子等）已实现喷墨印刷+电镀铜增厚的混合工艺量产：
• 线宽/线距：40-50 μm（量产级），20-30 μm（工程验证级）
• 层数：4-8层，通过微孔（直径50-100 μm）层间互连
• 工艺：R2R喷墨印刷+电镀铜增厚+激光钻孔
• 良率：>98%（R2R连续生产）
该工艺应用于5G基站射频模块、高端智能手机主板、服务器高速互连等场景。POD价值体现在：喷墨印刷可实现50 μm以下精细线路，满足5G高频信号传输需求；新设计验证周期从4周缩短至1周；动态弯折寿命>100,000次，满足折叠屏手机等应用。
2.2.2 3D立体柔性PCB印制
Nano Dimension等企业的3D电子打印系统代表了柔性PCB印制的高端化方向。其气溶胶喷射+光固化复合3D打印技术可实现：
• 3D打印能力：12小时内完成6层PCB 3D打印，直接集成天线、传感器、无源元件
• 高精度：10 μm线宽，50 μm层厚，实现高密度互连
• 无MOQ限制：单件或小批量（<100件）成本可控，打破传统PCB打样瓶颈
• 材料体系：银纳米粒子墨水（导电）+光固化聚合物（介电）
2026年主要应用于航空航天（卫星载荷减重、定制化天线）、医疗设备（定制化植入器械）、高端科研（原型验证、微流控芯片）等领域。该技术突破了传统PCB的平面限制，实现真正的3D电子，结构、电路、天线一体化，系统级优化。
2.3 电子元件全印制技术
全印制电子器件（All-Printed Electronics）是指所有功能层（导体、半导体、介电体）均通过印刷工艺制备，无需传统半导体工艺。这是POD技术的终极愿景，也是高技术领域实现"小型化、集成化"的关键路径。
2.3.1 全印制晶体管与显示驱动电路
2026年，有机薄膜晶体管（OTFT）的印刷化取得重要进展。在柔性塑料基板上喷墨印刷的OTFT，迁移率已达0.5 cm²/Vs量级，开关电流比>10?，满足柔性OLED显示驱动的基本要求。该技术已授权给部分OLED面板厂商，用于中小尺寸柔性显示的背板驱动。
氧化物半导体（IGZO等）的印刷化是另一重要方向，其迁移率可达10-100 cm²/Vs，接近多晶硅水平，但低温印刷工艺（<200℃）的稳定性仍需突破。

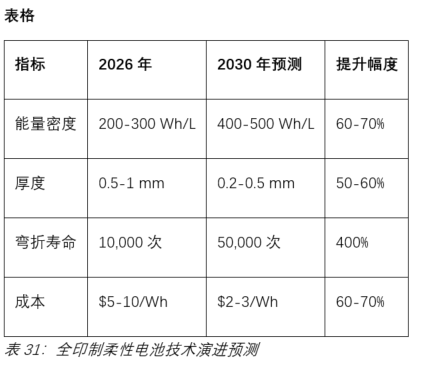

2.3.2 全印制柔性电池与传感器
TechSci Research预测，2025-2030年全球可印刷电池市场规模将从1.2亿美元增长至5.8亿美元，CAGR 37.5%。2026年，单一功能传感器（温度、压力）已实现量产；预计2027-2028年，多功能集成传感器（温度+湿度+压力）将实现突破；2028-2030年，智能传感器（传感+处理+通信集成）将进入产业化阶段。
全印制电子器件的成本较传统硅基器件降低50-70%，将推动物联网传感器大规模部署。
2.4 功能材料体系
功能材料是印刷电子POD的基础，其性能直接决定了POD器件的稳定性、可靠性和应用场景。2026年，功能材料已形成"导电材料为核心、基材为支撑、介电/半导体材料为补充"的完整体系。
2.4.1 导电墨水（Conductive Inks）
导电墨水是印刷电子POD最核心的材料，占功能材料市场价值的约45%（2026年）。其技术演进经历了"银基主导→多元并进→复合创新"三个阶段。

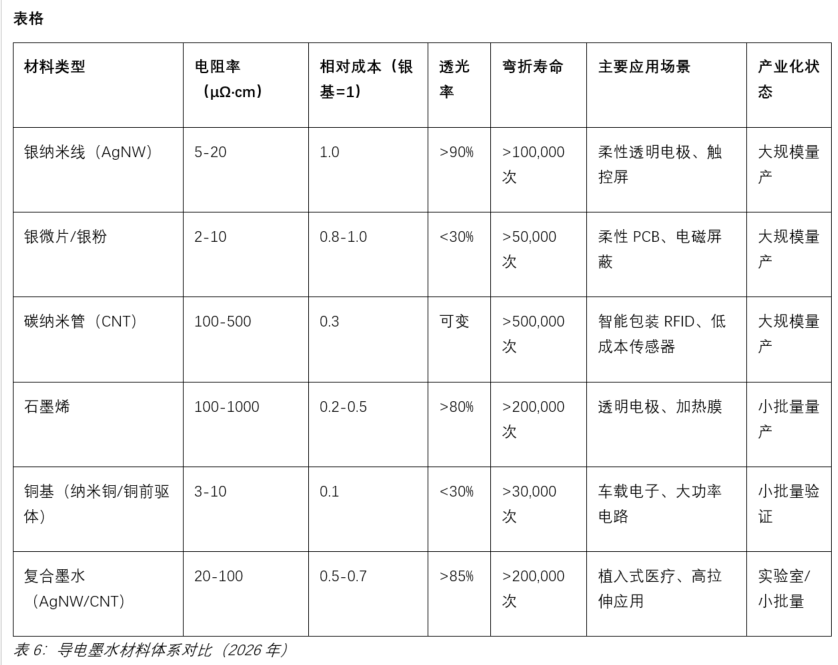

材料体系格局（2026年）
银纳米线（AgNW）墨水：透明电极的主流选择
银纳米线墨水是目前柔性透明电极最成熟的材料，其核心优势是高透光率（>90%）与低方阻（<10 Ω/sq）的优异平衡。
技术参数：
• 纳米线直径：20-50 nm；纳米线长度：10-50 μm
• 墨水固含量：1-5 wt%
• 成膜后透光率：>90%（550 nm波长）；成膜后方阻：5-50 Ω/sq
• 弯折寿命：>100,000次（弯折半径3 mm）
主要供应商：C3Nano（美国）、苏州诺菲（中国）、华威光电（中国）、TDK（日本）
典型应用：某品牌折叠屏手机的触控层，采用AgNW透明电极，弯折半径<1 mm，弯折寿命>200,000次，较传统ITO薄膜成本降低20%。

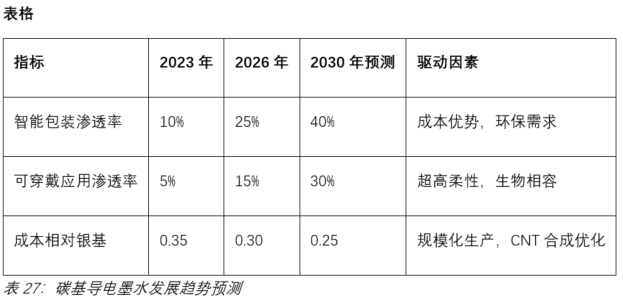

碳纳米管（CNT）墨水：低成本与超高柔性的代表
CNT墨水以天奈科技（中国）为代表，年产能力达300吨（2026年），是全球最大的CNT浆料供应商之一。
技术特点：
• 导电率：10-50 S/cm（取决于CNT含量和分散质量）
• 柔韧性：可承受>50%的拉伸应变而导电性不衰减
• 成本：仅为银基墨水的1/3-1/5
• 稳定性：抗氧化性能优异，长期存储不沉降
典型应用：茅台集团NFC防伪标签的印刷天线（2024年部署3.6亿枚），采用CNT墨水，成本降低40%，弯折寿命满足物流运输需求。
铜基导电墨水：成本突破的关键
铜基材料的导电性接近银（银电阻率1.59 μΩ•cm，铜1.68 μΩ•cm），但成本仅为银的1/10，是POD大规模普及的关键材料。然而，铜的易氧化性长期制约其应用。
2026年技术突破：
• 表面抗氧化处理：有机-无机复合包覆技术，在铜纳米颗粒表面形成<5 nm的保护层，室温抗氧化寿命>6个月
• 惰性气氛烧结：氮气或合成气（N?+H?）保护下的低温烧结（<200℃），氧化率<1%
• 铜前驱体墨水：铜盐（如甲酸铜）在加热时原位还原为铜，避免纳米铜的氧化问题

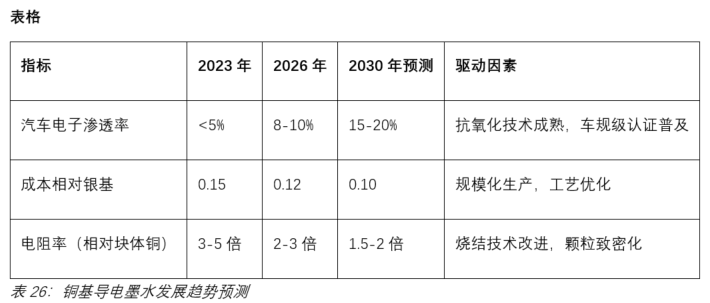

市场预测：赛迪顾问预测，铜基导电墨水在汽车电子领域的渗透率将从2023年的<5%提升至2030年的15-20%，主要应用于车载传感器、电池管理系统电路等成本敏感场景。
复合导电墨水：性能极致化的方向
单一材料难以同时满足高导电、高透明、高柔性、生物相容等多重要求，复合墨水成为研发热点。2026年，国内科研机构开发的AgNW/CNT复合墨水已实现电导率5,100 S/cm、拉伸率>200%、银离子析出量<0.08 ppm（低于FDA 0.1 ppm标准），在植入式医疗器件、可拉伸可穿戴设备领域展现应用前景。预计2028-2030年实现规模化量产。
2.4.2 柔性与可降解基材
基材是印刷电子POD的物理载体，其机械性能、耐温性、化学稳定性直接决定器件的可靠性和应用场景。

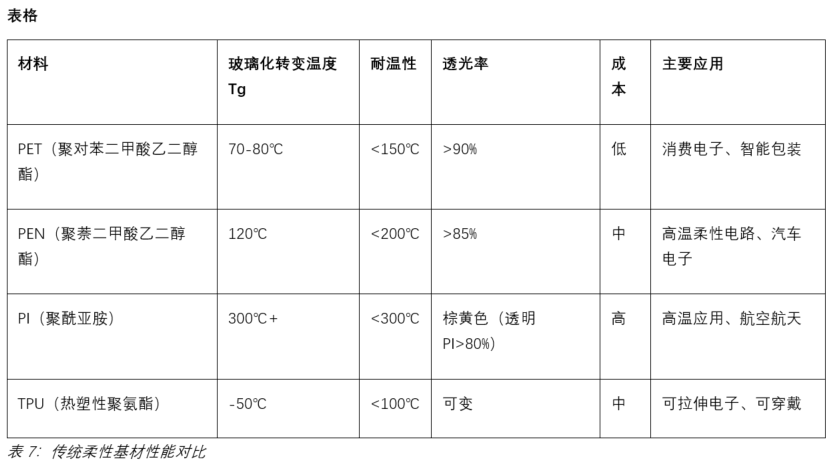

传统柔性基材（2026年市场占比约85%）
可降解基材：医疗与环保应用的突破
PLA（聚乳酸）和PCL（聚己内酯）是最主要的可降解基材，其生物相容性和可降解性使其在医疗电子领域具有不可替代的价值。
技术挑战与突破：
• 耐热性不足：纯PLA耐热温度仅60℃，无法满足SMT焊接（260℃）和高温消毒（134℃）需求
• 2026年突破：国内某生物材料企业开发的改性耐热PLA，通过共聚和纳米复合技术，耐热温度提升至120℃，接近聚丙烯（PP）水平

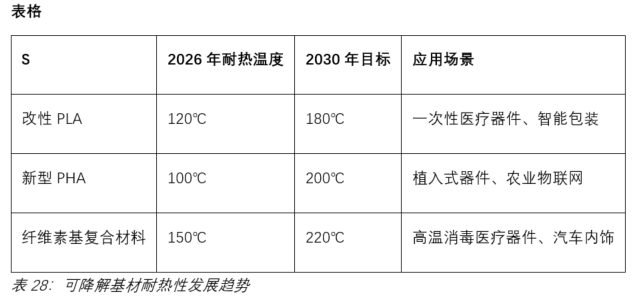

• 未来方向：开发新型生物基耐高温材料（如PHA、纤维素基复合材料），目标2030年耐热温度>200℃
典型应用：国内某医疗器械企业开发的可降解心电监测传感器，基材为PLA，植入人体后6-12个月自然降解为CO?和H?O，无需二次手术取出，已通过NMPA认证。

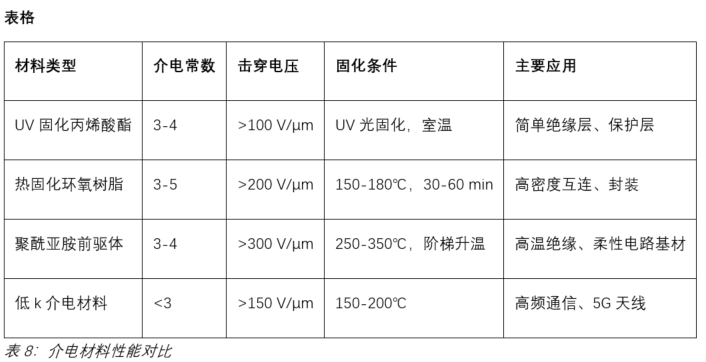

2.4.3 介电与半导体材料
介电材料：高频与绝缘的关键
Henkel Loctite系列是2026年最广泛使用的介电墨水之一，专为数字印刷优化：
• 介电常数：2.8（低k特性，减少高频信号损耗）
• 击穿电压：10 kV/μm（优异的绝缘性能）
• 固化温度：80-120℃（适配柔性基材）
• 应用：5G毫米波天线的绝缘层、柔性显示驱动电路的层间介质
半导体材料：从有机场效应管到氧化物半导体
有机半导体材料的迁移率已从2000年的<0.01 cm²/Vs提升至2026年的0.5-1 cm²/Vs，满足柔性显示驱动、智能标签等场景的开关需求。2026年，部分OLED面板厂商已获授权使用喷墨印刷OTFT技术，用于中小尺寸柔性显示的背板驱动。
氧化物半导体（IGZO等）的印刷化是另一重要方向，其迁移率可达10-100 cm²/Vs，接近多晶硅水平，但低温印刷工艺（<200℃）的稳定性仍需突破。
2.5 后处理工艺
后处理工艺是印刷电子POD的性能保障——其核心目标是在"不损伤柔性基材"的前提下，实现功能材料的固化、致密化和性能优化。

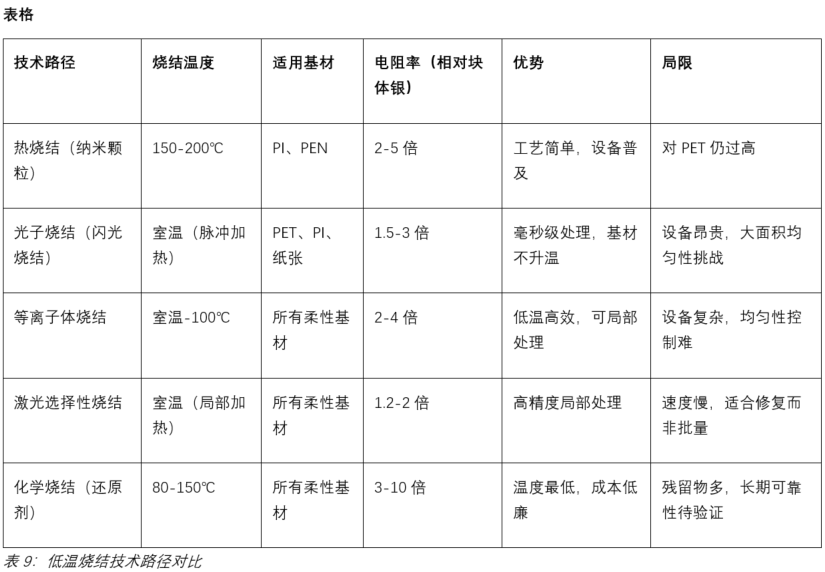

2.5.1 低温烧结技术
低温烧结是当前POD后处理的主流技术，其挑战在于：传统银/铜颗粒的致密化需要>300℃的高温，而柔性基材（PET、PI）的耐温上限分别为150℃和300℃。
标杆产品：善仁新材AS9338纳米银膏
AS9338是2026年低温烧结领域的标杆产品：
• 烧结条件：130℃/90分钟，或150℃/30分钟
• 烧结后电阻率：约3-5 μΩ•cm（块体银1.59 μΩ•cm，约2-3倍）
• 附着力：>5 MPa（划格法0级）
• 弯折寿命：>1,000,000次（弯折半径1 mm，5G射频模块应用）
• 兼容性：无需改造现有SMT设备，可直接对接传统电子制造产线
这一特性大幅降低了POD技术的产业化门槛——企业无需投资全新的低温专用设备，可利用现有的SMT生产线进行POD器件的烧结，实现"无缝衔接"。
铜基烧结技术突破
2026年，某国际材料巨头推出的低温烧结铜基材料，解决了两大痛点：
• 成本降低：较银基材料降低30%，且铜资源更丰富、价格波动更小
• 大面积极限可靠性：传统银烧结材料在大尺寸基材（>100 mm×100 mm）上易因应力集中而开裂，新型铜基材料通过添加纳米级抗氧化剂和应力缓冲颗粒，在150℃烧结后，大尺寸基材的开裂率降至0.1%以下
应用案例：某日系车企新能源汽车BMS柔性电路，尺寸200 mm×300 mm，需承受车载环境的振动、温度循环（-40℃至85℃）。采用新型铜基烧结材料，通过车规级AEC-Q200认证，2026年已量产装车。
2.5.2 等离子体处理与封装技术
等离子体处理：表面改性的关键
柔性电路的可靠性高度依赖于界面附着力——导电层与基材、不同功能层之间的粘接强度直接决定弯折寿命和环境稳定性。
2026年，射频等离子体处理方案已实现：
• 残胶去除：PI表面残胶去除率>98%，传统人工擦拭方式去除率仅70-80%且易损伤表面
• 极性基团植入：在PI表面植入羟基（-OH）、羧基（-COOH）等极性基团，表面能从40 mJ/m²提升至60 mJ/m²，补强板粘接强度提升约30%
• 工时成本：取消人工擦拭工序，单件处理时间从5分钟缩短至30秒，工时成本下降约20%
封装技术：阻隔水汽与氧气的屏障
柔性电子器件对水汽和氧气极为敏感——水汽可导致金属氧化、半导体性能漂移，氧气可氧化有机材料。封装技术是保障长期可靠性的关键。
原子层沉积（ALD）：
• 原理：交替通入前驱体和反应物，每次反应沉积单原子层，厚度精确控制
• 性能：封装层厚度5-50 nm，均匀性±0.5 nm，水汽透过率（WVTR）<10?? g/(m²•day)
• 局限：速度极慢（数分钟至数小时/批次），成本高（>$100/m²）
• 应用：高可靠性医疗植入器件、航空航天电子
等离子体增强化学气相沉积（PECVD）：
• 原理：等离子体激活反应气体，在较低温度下（<200℃）沉积薄膜
• 性能：封装层厚度1-5 μm，WVTR约10?²-10?³ g/(m²•day)，成本仅为ALD的1/5
• 优势：速度较ALD快10倍，可适配R2R连续化生产
• 应用：消费电子、智能包装等对成本敏感的场景
第三章 POD模式与传统光刻工艺的对比分析：成本、效率与柔性化
2026年，行业已形成明确的"工艺场景匹配"共识：POD与传统光刻并非替代关系，而是针对不同需求、不同批量、不同性能要求的互补工艺。本章通过量化对比和场景分析，为高技术领域的工艺选择提供决策框架。
3.1 核心指标量化对比

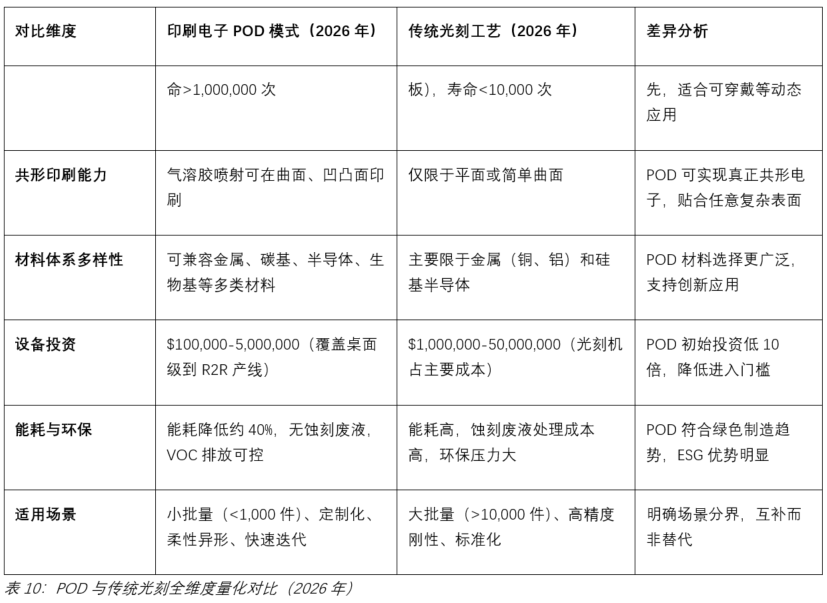

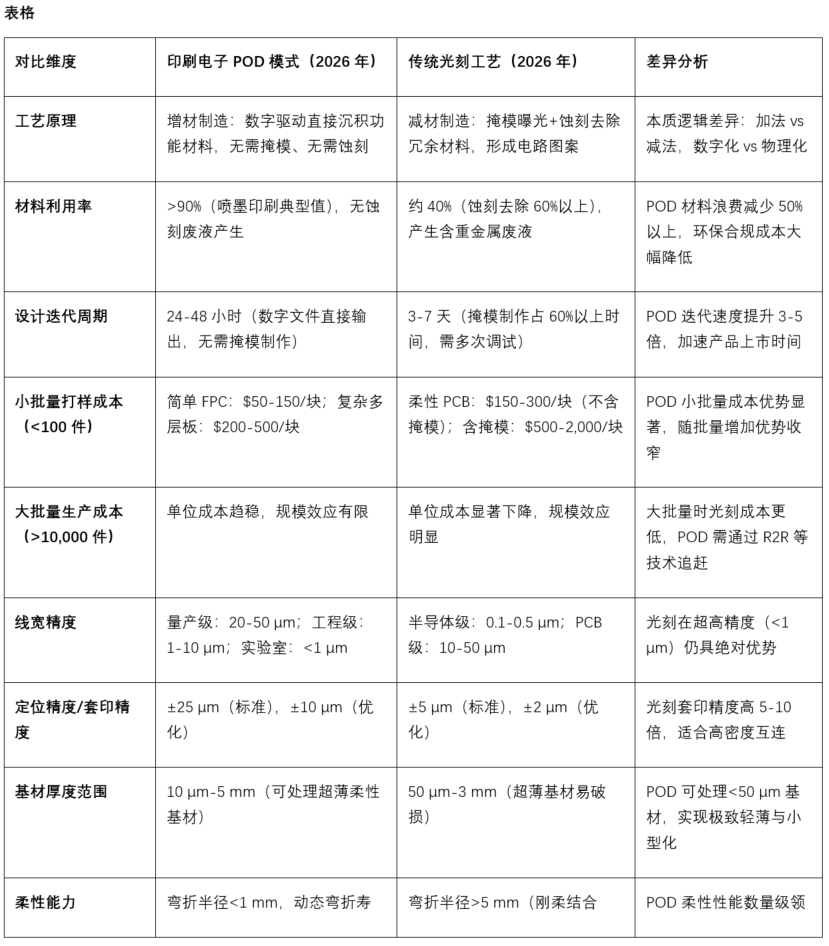

3.1.1 全维度对比矩阵
3.1.2 成本结构的深度解析

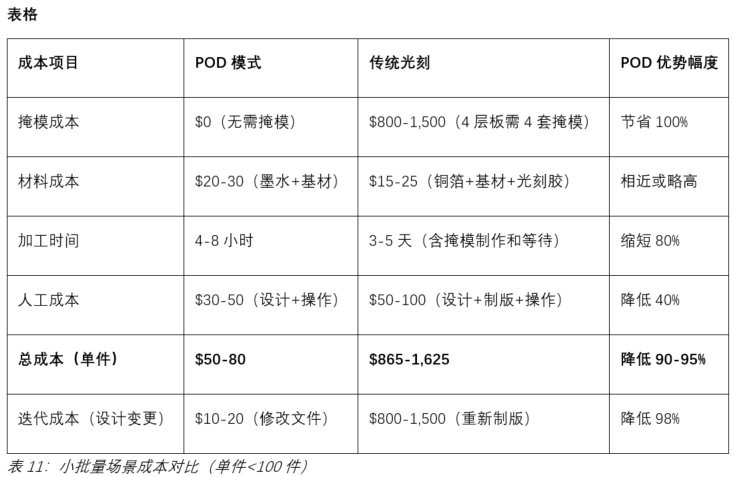

小批量场景（<100件）：POD的绝对优势区
以一款中等复杂度柔性PCB（4层，线宽50 μm，尺寸100 mm×100 mm）为例：
关键洞察：POD在小批量的成本优势主要来自消除掩模成本和缩短时间成本。对于需要多次迭代的设计（如新产品原型开发），POD的总成本优势可达95%以上。

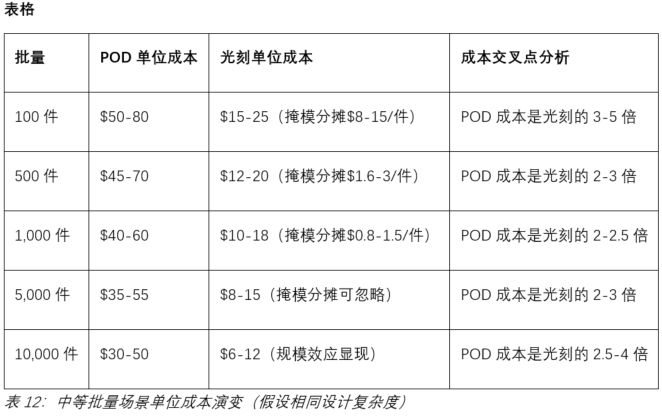

中等批量场景（100-10,000件）：过渡竞争区
关键洞察：在此区间，POD的成本劣势主要来自材料成本（功能墨水 vs 铜箔）和生产效率（喷墨速度 vs 光刻批量处理）。然而，若考虑柔性需求、快速交付、设计变更灵活性等隐性价值，POD在5,000件以下仍具综合竞争力。
大批量场景（>10,000件）：光刻的规模效应区
光刻工艺的规模效应显著：掩模成本完全摊薄（<$0.1/件），材料成本优化，生产效率最大化。POD追赶策略包括：R2R连续生产（将单位成本降低30-50%）、混合工艺（POD制备柔性基材+光刻制备高精度电路）、材料创新（铜基墨水替代银基，材料成本降低50-70%）。

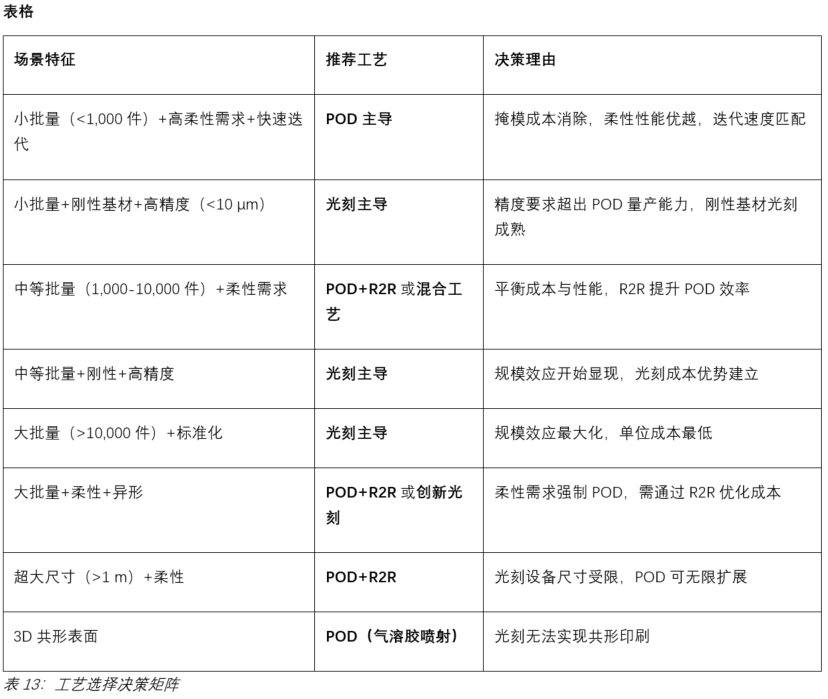

3.2 工艺选择的决策框架
3.2.1 四维度决策模型
工艺选择应综合考虑四个维度：批量规模、柔性需求、精度要求、时间压力。
3.3 技术融合趋势：混合工艺与互补应用
单一工艺难以满足复杂产品的全部需求，"POD+光刻"混合工艺成为高端应用的趋势。
典型混合工艺流程：
1. POD制备柔性基材电路：在PI或PET基材上印刷低精度（>50 μm）的大面积电路（如天线、加热元件、传感器阵列）
2. 光刻制备高精度芯片互连：在刚性局部区域（芯片贴装区）通过光刻制备高密度互连（<20 μm线宽）
3. 集成组装：将光刻制备的刚性互连区与POD制备的柔性电路区通过各向异性导电胶（ACF）或微凸点连接
应用案例：高端折叠屏手机的主板，柔性区（弯折部）采用POD印刷的银纳米线电路，刚性区（芯片区）采用光刻制备的高密度HDI，通过微盲孔连接，兼顾柔性与性能。
未来电子制造生态将呈现"POD主导柔性定制化、光刻主导刚性标准化"的协同格局。
第四章 核心应用场景深度剖析：高技术领域的规模化渗透
2026年，印刷电子POD已在五大高技术核心领域形成规模化应用。这些场景的共同特征是对"柔性化、小型化、定制化、低成本"的需求高度匹配POD模式的核心优势。

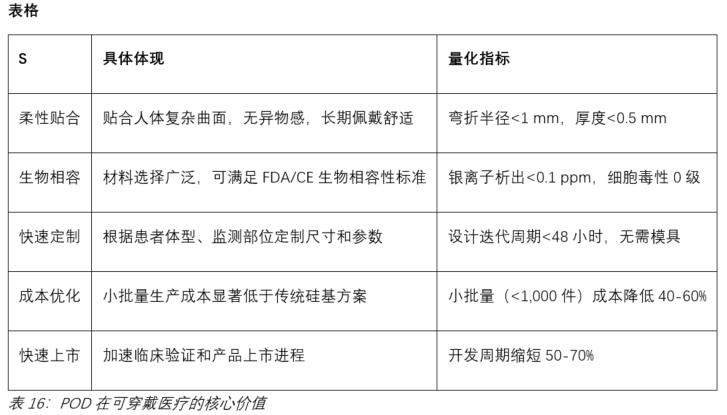

4.1 可穿戴设备与医疗健康

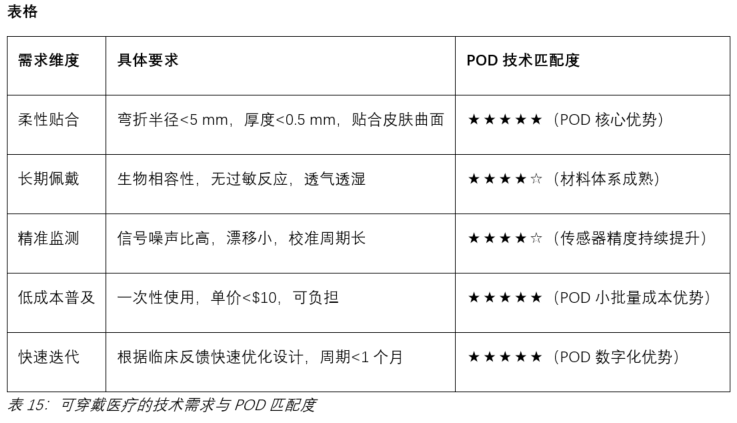

4.1.1 市场驱动与技术需求
可穿戴医疗是当前印刷电子POD增长最快的应用领域之一，2026年占全球印刷电子POD市场份额的30%以上（约15-20亿美元）。其核心驱动力是医疗模式的深刻变革：
从"医院为中心"到"患者为中心"：传统医疗依赖患者定期前往医院进行检测，数据碎片化且无法反映真实生理状态；可穿戴医疗实现7×24小时连续监测，数据连续、真实、可回溯，为精准医疗提供基础。
从"有创检测"到"无创监测"：传统血糖检测需采血，传统心电监测需粘贴多个电极片；印刷电子POD实现的柔性传感器可贴附于皮肤，无创、舒适、长期佩戴。
从"疾病治疗"到"健康管理"：可穿戴设备不仅用于疾病诊断，更用于健康人群的风险预警、运动监测、睡眠优化，市场受众从患者扩展至全民。
技术需求特征：
4.1.2 应用案例深度解析
案例一：连续血糖监测贴片（CGM Patch）
技术方案：
• 基材：医用级PI，厚度50 μm，弯折半径<3 mm
• 传感器：喷墨印刷的葡萄糖氧化酶电极，三电极体系（工作电极、对电极、参比电极）
• 电路：银纳米线墨水印刷的信号调理电路，连接至微型蓝牙模块
• 封装：医用级硅胶封装，防水等级IPX7，佩戴周期14天
性能参数：
• 监测范围：40-400 mg/dL（覆盖低血糖至高血糖）
• 精度：平均绝对相对差（MARD）<10%，达到临床级标准
• 校准：出厂预校准，用户无需指尖血校准
• 数据传输：蓝牙5.0，每5分钟自动传输至手机APP
产业化状态：2026年，多家企业的印刷电子CGM产品进入临床试验阶段，预计2027-2028年获批上市。相较于传统硅基CGM（如Dexcom、Abbott），POD方案成本降低40%，柔性提升使佩戴舒适度显著改善。
POD价值体现：
• 柔性贴合：贴合上臂曲面，运动时不脱落，睡眠时无异物感
• 快速定制：可根据患者臂围定制尺寸，无需额外模具成本
• 成本优化：小批量试产成本较硅基方案降低60%，加速临床验证
案例二：智能戒指医疗监测设备
产品定位：消费级医疗监测设备，非处方（OTC）销售，面向健康管理人群。
技术方案：
• 基材：透明PI，厚度0.1 mm，完全贴合手指曲面
• 传感器：印刷ECG电极（双导联）+ PPG光电容积脉搏波传感器
• 电路：银纳米线墨水印刷的模拟前端电路，集成低功耗MCU
• 功能：24小时连续心率、血氧、体温、压力监测，医疗级心电分析
性能参数：
• 尺寸：厚度2.5 mm，重量5 g，戒指尺寸可调
• 续航：7天连续监测，磁吸充电30分钟至80%
• 精度：心率±1 bpm，血氧±2%，体温±0.1℃
• 认证：通过FDA 510(k)认证，医疗级数据可靠性
市场反馈：2026年某消费电子展发布后，消费级医疗监测戒指市场需求旺盛，验证了该细分领域的商业化潜力。
POD价值体现：
• 极致柔性：0.1 mm厚度PI基材，弯折半径<5 mm，完全贴合手指，佩戴无感
• 快速迭代：从设计到量产仅4个月，传统方案需12-18个月
• 成本可控：小批量（10,000件）单位成本<$50，具备消费级定价空间
案例三：电子皮肤触觉传感器
技术方案：
• 基材：微结构PDMS（聚二甲基硅氧烷），模拟皮肤弹性模量
• 传感层：喷墨印刷的碳纳米管/银纳米线复合网络，压阻式传感
• 电路：可拉伸银浆印刷的互连线，可承受>50%拉伸应变
• 封装：超薄PDMS封装，总厚度0.1 mm
性能参数：
• 压力分辨率：0.1 Pa（接近人类手指触觉阈值0.05 Pa）
• 响应时间：<10 ms
• 循环寿命：>1,000,000次压力循环
• 拉伸率：>50%而不失效
应用场景：
• 机器人灵巧手：赋予机器人触觉感知能力，实现精细抓取（如鸡蛋、玻璃杯）
• 假肢控制：截肢患者佩戴后，可通过皮肤压力信号控制假肢动作
• 虚拟现实：VR手套集成，实现触觉反馈
POD价值体现：
• 大面积制备：喷墨印刷可实现300 mm×300 mm大面积均匀制备，满足机器人手掌覆盖需求
• 微结构集成：通过印刷参数控制，可在传感层形成微金字塔结构，提升灵敏度
• 成本优势：10万套级量产，单位成本<$20，较传统MEMS压力传感器阵列降低70%
案例四：植入式可降解传感器
技术方案：
• 基材：PLA（聚乳酸），生物可降解，植入后6-12个月自然降解
• 传感器：印刷镁合金电极（生物相容，可降解），监测心电信号
• 电路：可降解银墨水印刷（纳米银颗粒分散于可降解聚合物），无线能量传输
• 封装：PLA封装，总厚度0.2 mm，柔性可弯曲
性能参数：
• 监测周期：术后3个月连续监测
• 精度：心电信号质量达到Holter监测标准
• 降解产物：CO?和H?O，无毒性残留
• 手术方式：微创植入，无需二次手术取出
临床价值：心脏手术后患者需密切监测心律，传统Holter需外部佩戴电极片，患者活动受限且易脱落；植入式传感器可24小时连续监测，患者可正常活动，数据完整性显著提升。
POD价值体现：
• 可降解制备：POD的低温工艺（<100℃）兼容PLA等可降解材料，传统光刻的高温工艺无法实现
• 定制化尺寸：根据患者体型定制传感器尺寸，提升贴合度和信号质量
• 成本可及：小批量（<1,000件/年，罕见手术需求）成本可控，传统硅基植入器件因掩模成本无法经济地小批量生产
4.1.3 POD在可穿戴医疗的核心价值总结
4.2 物联网（IoT）传感器与RFID天线
4.2.1 市场驱动与技术需求
物联网是当前印刷电子POD规模最大的应用领域，2026年占全球印刷电子POD市场份额的35%以上（约25-30亿美元）。其核心驱动力是"万物互联"带来的碎片化传感需求：
连接设备爆发：预计2026年全球物联网连接设备达270亿台，2030年突破500亿台。每台设备需1-10个传感器，传感器需求呈指数级增长。
场景极度碎片化：工业设备监测、农业环境监控、智能家居、智慧城市、物流追踪等场景，传感器的监测参数（温度、湿度、压力、振动、气体、光照等）、安装环境（室内/室外、高温/低温、干燥/潮湿）、通信协议（Wi-Fi、蓝牙、LoRa、Zigbee、NB-IoT等）千差万别，难以用标准化产品满足。
成本敏感：物联网传感器需大规模部署（单场景数千至数百万个），单位成本<$1是普遍要求，传统硅基传感器成本结构难以满足。

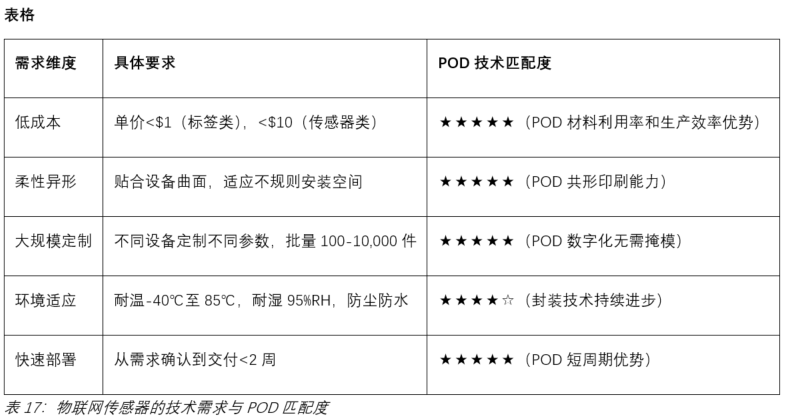

技术需求特征：
4.2.2 RFID与智能标签应用
柔性NFC标签（艾利丹尼森NFC Connect系列，2026年发布）
技术方案：
• 基材：PET，厚度0.1 mm，可弯折180度
• 天线：铝蚀刻或银浆印刷（POD方案），13.56 MHz谐振
• 芯片：NFC Forum Type 2/4/5标签芯片，存储容量1-64 kb
• 集成：柔性芯片嵌入（FlexIC），厚度<0.05 mm
创新价值：
• 曲面适配：可贴附于化妆品瓶、酒瓶、药瓶等曲面包装，传统硬标签无法贴合
• 数字产品护照（DPP）：符合欧盟2024/1781法规，记录产品全生命周期信息，支持可持续消费
• 消费者互动：手机触碰即可获取产品溯源信息、使用教程、真伪验证
产业化状态：2026年已与某国际奢侈品品牌合作部署500万枚，用于产品全链路溯源。
无芯片RFID标签（2026年行业突破）
技术原理：通过导电油墨印刷特殊天线结构（如分形天线、时域反射结构），利用物理频谱编码而非数字芯片存储信息。当阅读器发射特定频率电磁波时，天线结构产生特征反射信号，实现身份识别。
核心优势：
• 极致低成本：成本降至$0.01/张，仅为传统标签的1/5-1/10
• 完全无源：无需电池，永久免维护
• 环保可回收：无硅芯片，纸质基材可完全回收
应用场景：茅台集团2024年部署的3.6亿枚NFC防伪标签中，据行业分析约60-80%采用印刷电子天线技术（含无芯片方案和简易芯片方案），较2022年提升约20-30个百分点。
POD价值体现：
• 成本突破：印刷天线成本较蚀刻铝天线降低30-50%
• 快速定制：不同产品系列定制不同天线设计，无需模具等待
• 环保合规：无蚀刻废液，符合酒类企业ESG要求
4.2.3 工业物联网（IIoT）传感器应用
设备状态监测传感器
技术方案：
• 功能：温度+振动双参数监测
• 基材：PI，耐高温<200℃
• 传感器：印刷Pt电阻温度传感器（RTD）+ 压电薄膜振动传感器
• 通信：集成LoRa或NB-IoT模组，电池供电，续航3-5年
• 安装：磁性吸附或胶粘，直接贴附于电机、泵、轴承座表面
应用价值：
• 预测性维护：实时监测设备健康状态，提前预警故障，减少非计划停机
• 数字孪生：为设备建立实时数字映射，优化运行参数
• 能源管理：监测电机能效，识别节能空间
产业化状态：2026年，约35%的制造企业已试点或规模部署印刷传感器方案，用于关键设备监测。
结构健康诊断传感器
典型案例：某长江大桥结构健康监测系统
技术方案：
• 部署规模：1,000枚印刷式应变传感器，沿桥梁关键结构点分布
• 传感器：印刷电阻应变片，量程±3,000 με，精度±1 με
• 采集系统：无线采集节点，每10分钟采集一次数据，4G传输至云端
• 分析平台：AI辅助的异常检测，实时评估桥梁结构安全
应用价值：
• 实时监测：替代传统人工巡检，实现24小时连续监测
• 早期预警：识别微裂纹扩展、结构疲劳等早期迹象
• 寿命评估：基于应变数据评估桥梁剩余寿命，指导维护决策
POD价值体现：
• 大面积覆盖：1,000枚传感器定制不同尺寸（适应不同结构部位），POD模式总成本较传统应变片降低40%
• 快速部署：从合同签订到完成部署仅6周，传统方案需3-6个月
• 柔性适应：传感器贴合桥梁钢结构曲面，安装便捷
人机协作安全防护传感器
技术方案：
• 功能：分布式压力/接近检测
• 基材：可拉伸TPU，贴合机器人关节曲面
• 传感器：印刷电容式接近传感器+压阻式压力传感器阵列
• 响应时间：<10 ms，满足安全停止要求
• 集成：与机器人安全控制系统直连，触发紧急停止
应用价值：
• 协作安全：当人员进入机器人工作空间或发生接触时，立即停止运动
• 无围栏协作：无需物理隔离，提升生产柔性
• 碰撞检测：识别意外碰撞，避免人员伤害和设备损坏
产业化状态：2026年已在汽车制造、电子组装等行业的协作机器人上批量应用，降低人机碰撞事故率约60%。

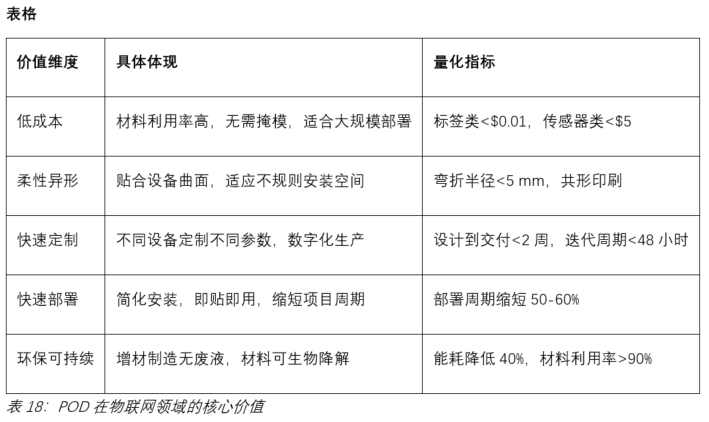

4.2.4 POD在物联网领域的核心价值总结
4.3 柔性显示与照明
4.3.1 市场驱动与技术需求
柔性显示是印刷电子POD的高端应用领域，2026年占全球印刷电子POD市场份额的15%左右（约10-15亿美元）。其核心驱动力是消费电子的"形态创新"与"小型化"需求：
折叠/卷轴屏普及：智能手机市场趋于饱和，折叠屏成为核心创新方向。2026年全球折叠屏手机出货量预计达3,000万台，2028年有望突破1亿台。
轻薄化持续追求：笔记本电脑、平板电脑追求极致轻薄，柔性显示可消除传统玻璃基板的厚度和重量。
新形态探索：可穿戴显示（智能手表、AR眼镜）、车载显示（曲面中控、透明显示）、家居显示（可卷曲电视）等新场景涌现。

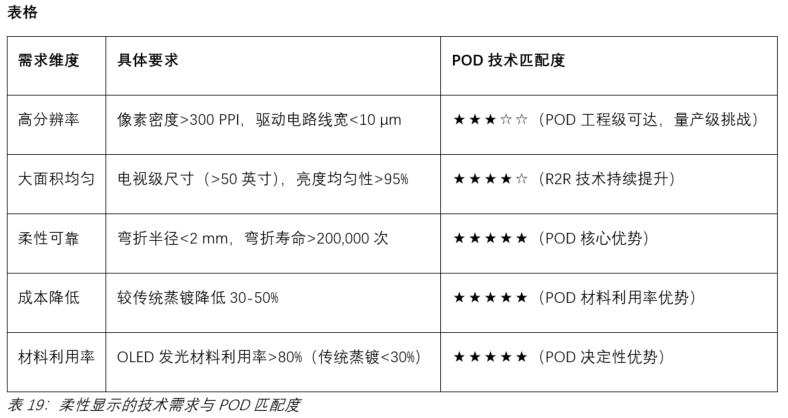

技术需求特征：
4.3.2 应用案例深度解析
案例一：印刷OLED折叠屏（TCL华星，2026年MWC发布）
技术突破：全球首款28英寸印刷OLED折叠便携显示屏，折叠后16英寸，厚度<0.77 mm，重量77克 。
技术方案：
• 发光层：喷墨印刷的RGB OLED材料，材料利用率>90%
• 背板：低温多晶硅（LTPS）或氧化物半导体（IGZO）TFT阵列
• 封装：薄膜封装（TFE）+ 物理强化膜，弯折半径<2 mm
• 驱动：集成柔性印刷电路板（FPC），连接至主板
核心优势：
• 极致轻薄：厚度仅为传统笔记本显示屏的1/3，重量减轻50%
• 形态自由：可折叠放入口袋，展开后提供16英寸大屏体验
• 成本优化：印刷工艺材料利用率高，无需昂贵的精细金属掩模版（FMM）
产业化状态：TCL华星G5.5代印刷OLED试产线于2024年11月在武汉基地实现量产。2025年底，武汉建设印刷OLED中试验证平台项目，月产能从3,000大片提升至9,000大片 。
2026年与联想合作推出卷轴屏概念笔记本，展示印刷OLED在高端消费电子的应用潜力。
POD价值体现：
• 材料效率：OLED发光材料利用率从蒸镀的20-30%提升至印刷的>90%，降低材料成本60-70%
• 尺寸自由：印刷工艺不受FMM尺寸限制，可实现超大尺寸（>100英寸）显示
• 快速迭代：显示面板设计迭代周期从3个月缩短至2周，加速产品创新
案例二："0痕"折叠屏（京东方，2026年AWE发布）
技术创新：通过结构与材料双重优化，实现"视觉完全无折痕" 。
技术方案：
• 弯折部：水滴型铰链+ 浮动支撑板，分散弯折应力
• 显示层：超薄玻璃（UTG）+ CPI（透明聚酰亚胺）复合盖板，厚度<0.1 mm
• 背板：印刷银纳米线透明电极，方阻<10 Ω/sq，透光率>90%
• 驱动电路：喷墨印刷的OLED驱动TFT，迁移率>0.5 cm²/Vs
性能参数：
• 弯折半径：<1 mm（行业主流为1.5-3 mm）
• 折痕深度：<0.05 mm（主流产品0.1-0.3 mm）
• 弯折寿命：>200,000次（京东方官方披露通过20万次信赖性评价 ）
市场反馈：应用于某主流品牌折叠屏手机，2026年销量突破500万台，验证消费者对"无折痕"体验的强烈需求。
POD价值体现：
• 柔性电极：银纳米线透明电极弯折寿命>1,000,000次，远超ITO薄膜（<10,000次）
• 精准涂布：喷墨印刷实现OLED像素层的精准沉积，减少材料浪费和像素混色
• 快速验证：新铰链结构设计可通过POD快速制备样品验证，迭代周期缩短80%
案例三：穿戴专用柔性屏（维信诺，2026年MWC展示）
技术方案：
• 尺寸：1.5-2英寸（智能手表），0.5-1英寸（AR眼镜）
• 弯折半径：0.1 mm（可贴合手腕曲面或眼镜框架）
• 厚度：0.05 mm（显示层），总厚度<0.3 mm（含触控和盖板）
• 功耗：较传统硬屏降低30%，延长可穿戴设备续航
应用状态：已向头部终端厂商批量供货，用于旗舰智能手表和AR眼镜原型开发。

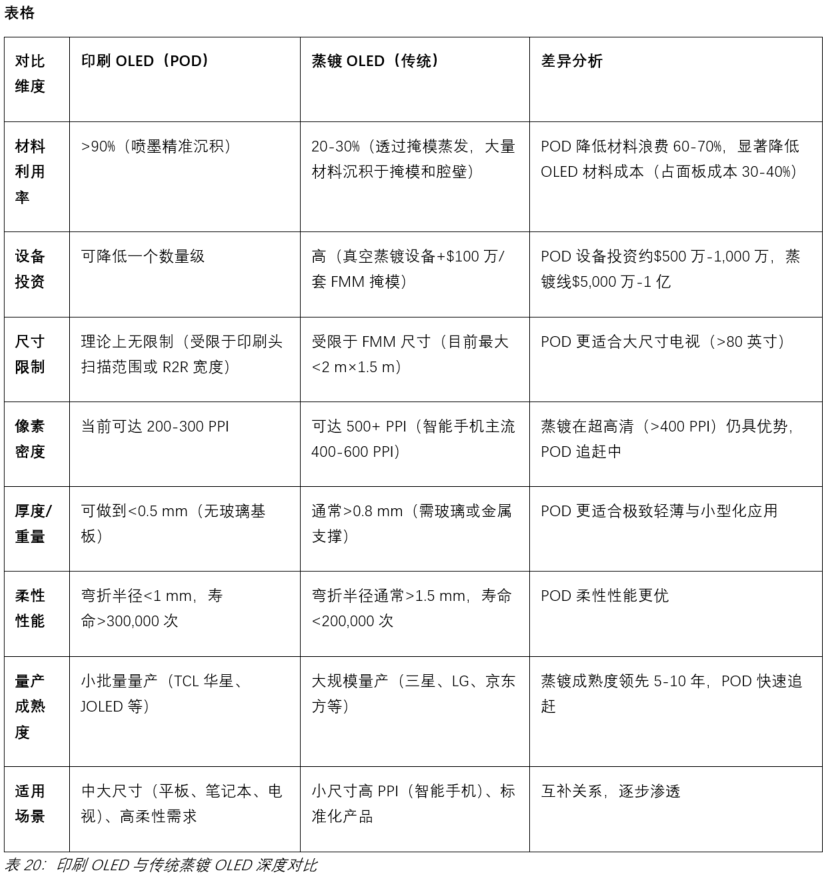

4.3.3 印刷OLED vs 传统蒸镀OLED深度对比

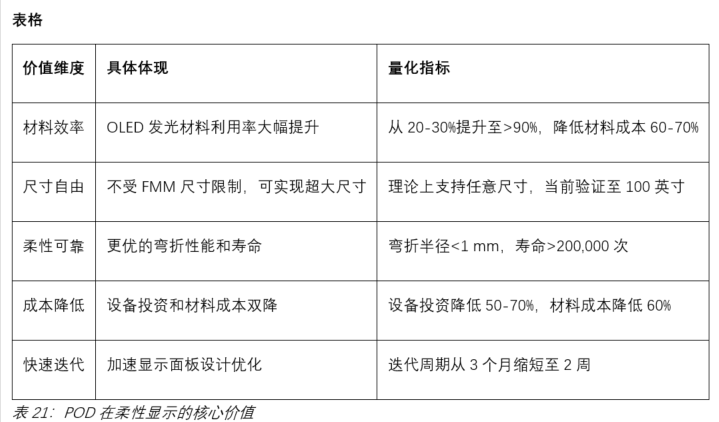

4.3.4 POD在柔性显示的核心价值总结
4.4 新能源器件
4.4.1 市场驱动与技术需求
新能源器件是印刷电子POD的新兴应用领域，2026年占全球印刷电子POD市场份额的8%左右（约5-8亿美元），但增速最快（预计2026-2030年CAGR>40%）。其核心驱动力是新能源产业的"柔性化、轻量化"需求：
柔性太阳能电池：传统晶硅电池刚性、笨重，无法安装在曲面（如汽车车顶、建筑幕墙、无人机机翼）；柔性薄膜电池可贴合任意表面，拓展应用场景。
轻量化储能：电动汽车、航空器对重量极度敏感，柔性固态电池可减轻重量30-50%，提升续航或载荷。
可穿戴能源：智能手表、健康监测贴片需持续供电，柔性电池可集成于设备本身，消除频繁充电烦恼。

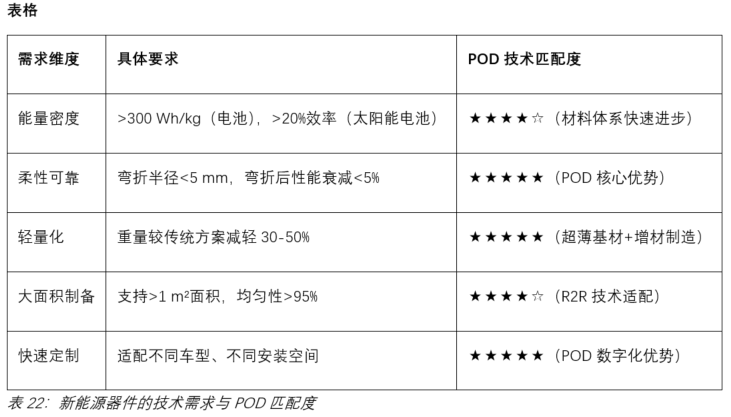

技术需求特征：
4.4.2 应用案例深度解析
案例一：柔性钙钛矿叠层太阳能电池
技术突破：1 cm²尺寸认证光电转换效率突破30%量级，刷新柔性太阳能电池效率纪录；数万次极端弯折后效率保持率>95%。
技术方案：
• 结构：柔性晶硅底电池+钙钛矿顶电池，两端叠层
• 制备：POD喷墨印刷钙钛矿前驱液，低温退火（<150℃）结晶
• 基材：超薄晶硅片（<50 μm）或金属箔
• 封装：柔性阻隔膜封装，防水防氧
性能参数：
• 效率：>30%（AM1.5G标准光谱），较单结晶硅（~26%）提升显著
• 重量：较传统晶硅电池减轻90%
• 弯折性能：弯折半径<5 mm，数万次弯折后效率衰减<5%
• 温度系数：-0.2%/℃（晶硅约-0.4%/℃），高温性能更优
应用场景：
• 太空电源：柔性可卷绕，发射时节省空间，在轨展开；重量减轻降低发射成本
• 无人机：贴合机翼表面，不增加空气阻力，延长续航
• 可穿戴：集成于背包、衣物，为移动设备充电
• 建筑一体化：贴合建筑幕墙，实现光伏建筑一体化（BIPV）
产业化状态：2026年仍处于实验室向中试转化阶段，预计2028-2030年实现小批量量产。主要挑战是钙钛矿材料的长期稳定性（目标寿命>10年）和大面积制备均匀性。
POD价值体现：
• 低温制备：喷墨印刷+低温退火兼容柔性基材，传统高温工艺（>800℃）无法处理柔性材料
• 精准涂布：钙钛矿层厚度仅数百纳米，喷墨印刷可实现纳米级厚度控制
• 材料节约：钙钛矿材料含铅（环保关注），POD材料利用率高，减少环境影响
案例二：医疗级固态电池电极
技术方案：
• 产品：用于医疗设备微型固态电池的印刷电极
• 制备：POD印刷工艺沉积固态电解质和电极材料
• 尺寸：厚度0.1 mm，可定制形状（圆形、矩形、异形）
• 客户：医疗器械企业，用于植入式医疗设备
性能参数：
• 能量密度：400 Wh/kg（较传统液态锂电池提升50%）
• 安全性：固态电解质，无泄漏、无燃烧风险
• 寿命：>10年（医疗设备要求）
• 生物相容性：通过ISO 10993认证
应用价值：植入式医疗设备（如心脏起搏器、神经刺激器）需长期供电，传统电池需手术更换；高能量密度固态电池可延长更换周期，减少患者手术次数。
POD价值体现：
• 定制化形状：可根据设备内部空间定制电池形状，最大化利用空间
• 低温制备：固态电解质烧结温度<200℃，兼容医疗设备其他组件
• 小批量经济：医疗设备需求量小（每年数百至数千台），POD模式成本可控
案例三：新能源汽车固态电池中试线
技术方案：
• 位置：国内某新能源车企基地
• 产能：中试线，匹配新一代电动平台装车测试
• 工艺：POD印刷制备硫化物固态电解质层和电极层
• 目标：验证固态电池安全性、能量密度和量产可行性
技术参数：
• 能量密度：目标400-500 Wh/kg（较当前液态锂电池250-300 Wh/kg提升60%）
• 安全性：消除液态电解液，热失控风险大幅降低
• 快充性能：目标10分钟充电至80%
产业化状态：2026年中试线投产，预计2027-2028年小批量装车测试，2030年前后规模化量产。
POD价值体现：
• 定制化电极：不同车型、不同电池包尺寸可快速定制电极尺寸，加速研发迭代
• 均匀性控制：固态电解质层厚度均匀性对电池性能至关重要，POD喷墨印刷可实现±5%厚度控制
• 材料探索：便于快速测试不同材料体系（硫化物、氧化物、聚合物电解质），加速技术路线选择

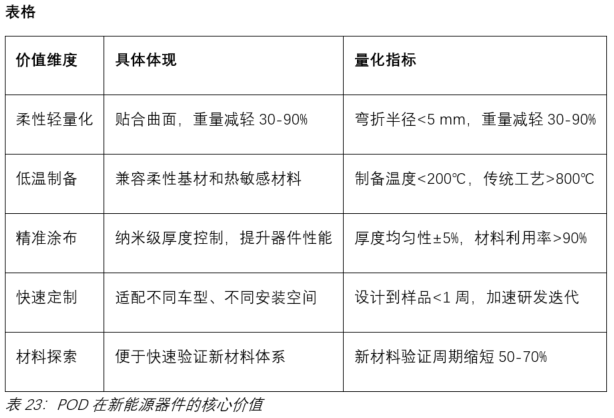

4.4.3 POD在新能源器件的核心价值总结
第五章 全球头部企业与科研机构的技术突破与商业化案例
2026年，全球已形成"材料供应商为基础、设备制造商为核心、终端解决方案提供商为牵引"的印刷电子POD产业生态。头部企业与科研机构的技术突破，是POD在高技术领域产业化的核心驱动力。
5.1 头部企业案例
5.1.1 材料供应商
NovaCentrix（美国）：POD服务龙头
企业定位：全球领先的印刷电子POD服务提供商，提供从材料到成品的一站式解决方案。
核心能力：
• 制造中心：奥斯汀大型制造中心，提供从1件到1亿件的全量级定制服务
• 工艺覆盖：喷墨印刷、柔版印刷、丝网印刷、气溶胶喷射全覆盖
• 产品范围：导电图案、RFID天线、柔性传感器、加热膜、EMI屏蔽膜等
• 产能规模：年产能达数亿件，是全球最大的POD制造中心之一
技术特色：
• 材料绑定：与Optomec战略合作，将metalon JS-A426银纳米粒子墨水与气溶胶喷射设备绑定，实现高粘度墨水的高精度沉积（线宽10 μm，导电性10? S/cm）
• 快速响应：数字化工作流，从设计文件到样品交付24-48小时
• 质量保障：ISO 9001认证，汽车级IATF 16949认证，医疗级ISO 13485认证
客户群体：覆盖智能包装、可穿戴设备、汽车电子、工业物联网、医疗设备等，服务全球超过10,000家企业。
战略价值：NovaCentrix的"全量级服务"模式降低了企业采用POD技术的门槛——初创企业可从1件原型开始验证，无需投资设备；成长型企业可小批量（100-10,000件）生产测试市场；成熟企业可大规模（>100万件）量产。这种"渐进式采纳"策略加速了POD技术的产业渗透。
天奈科技（中国）：碳纳米管墨水龙头
企业定位：全球最大的碳纳米管浆料供应商之一，2026年镇江基地产能达300吨/年。
技术参数：
• 碳纳米管类型：多壁碳纳米管（MWCNT），管径10-20 nm，长度5-20 μm
• 浆料固含量：10-20%
• 导电率：10-50 S/cm（成膜后）
• 应用方向：柔性印刷电子、锂电池导电剂、智能包装
POD应用：天奈科技的CNT浆料已广泛应用于印刷RFID天线、柔性传感器、电磁屏蔽膜等。其成本优势（较银基墨水降低60-70%）使其成为低成本物联网标签的首选材料。
典型客户：茅台集团NFC防伪标签（2024年3.6亿枚）、某国际物流巨头智能包裹标签（年产数亿枚）等。
住友金属（日本）：复合导电墨水龙头
核心产品：银-石墨烯杂化油墨，电阻率降至2.1 μΩ•cm（接近纯银的1.59 μΩ•cm），同时满足车规级可靠性（AEC-Q200认证）。
技术特点：
• 杂化结构：银纳米粒子提供高导电通路，石墨烯提供柔性连接和抗氧化保护
• 可靠性：通过85℃/85%RH高温高湿测试1,000小时，电阻变化<10%
• 应用：丰田汽车车载传感器电路、本田新能源汽车电池管理系统
战略意义：住友金属的杂化墨水代表了导电墨水的高性能方向——在保持高导电性的同时，提升柔性和环境稳定性，满足汽车电子等高端应用的严苛要求。
三菱材料（日本）：铜基烧结材料龙头
2026年突破：推出低温烧结铜基材料，成本较银基降低30%，解决大面积极限可靠性问题。
技术参数：
• 烧结温度：150℃
• 电阻率：3-5 μΩ•cm（约块体铜的2-3倍）
• 可靠性：大尺寸（>200 mm×300 mm）基材开裂率<0.1%
• 认证：通过AEC-Q200车规级认证
应用案例：某日系车企新能源汽车BMS柔性电路，2026年量产装车。
战略价值：铜基材料的突破是POD大规模普及的关键——成本较银基降低50-70%，且铜资源更丰富、价格波动更小，使POD在成本敏感的汽车、消费电子领域具备竞争力。
5.1.2 设备制造商
富士Dimatix（日本）：POD核心设备提供商
核心产品：DMP-2831纳米材料喷墨打印机，2026年全球装机量超过1,000台，占POD设备市场份额约30-35%。
技术参数：
• Samba压电陶瓷喷头，3 pL液滴，20-50 μm线宽，±25 μm定位精度
市场策略：
• 教育市场：与全球500+高校合作，建立POD技术教育标准
• 研发服务：提供从材料测试到工艺优化的全套解决方案
• 产业培育：通过设备普及培育POD应用生态，带动材料、软件、服务发展
战略价值：富士Dimatix的DMP-2831已成为POD领域的"标准设备"——学术研究以此发表成果，企业研发以此验证设计，服务商以此建立产能。这种"标准制定者"地位使其在生态中占据核心节点。
Nano Dimension（以色列）：POD高端设备龙头
核心产品：DragonFly系列3D电子打印系统。2026年2月，推出DragonFly Pro X3系统，配备1,200 dpi铜纳米墨水打印头模块，最小线宽15微米，面向航空航天PCB原型和小批量国防电子生产 。
技术特点：
• 3D打印能力：12小时内完成6层PCB打印，直接集成天线、传感器、无源元件
• 高精度：10 μm线宽，50 μm层厚，实现高密度互连
• 无MOQ限制：单件或小批量（<100件）成本可控，打破传统PCB打样瓶颈
• 材料体系：银纳米粒子墨水（导电）+光固化聚合物（介电）
应用领域：航空航天（卫星载荷减重、定制化天线）、医疗设备（植入器械电路、手术导航工具）、高端科研（原型验证、微流控芯片）。
市场状态：2026年全球装机量约200-300台，单台售价$300,000-500,000，客户以高端制造和科研机构为主。
战略价值：Nano Dimension代表了POD的"高端化"方向——不与传统PCB竞争成本，而是开拓3D电子、复杂结构、超快速迭代等全新应用场景，拓展POD的技术边界。
Optomec（美国）：气溶胶喷射印刷设备龙头
核心产品：Aerosol Jet系列气溶胶喷射印刷系统。2026年4月，推出Aerosol Jet教育平台，将工业级印刷电子培训带入高校和技术学院 。
技术参数：
• 量产分辨率：10 μm（标准），5 μm（优化）
• 共形印刷：1-5 mm喷嘴-基材距离，适应曲面起伏±2 mm
• 材料适应：银浆、铜浆、碳纳米管浆料、介电浆料、半导体浆料，粘度范围1-1,000 cP
应用领域：汽车曲面传感器、航空航天结构健康监测、医疗器械共形电路、天线3D打印。
战略价值：Optomec的共形印刷能力是POD的独特优势——传统光刻和平面印刷无法实现的3D曲面电路，气溶胶喷射可轻松实现。这使其在高端制造领域（汽车、航空、医疗）占据不可替代的地位。Optomec已在全球部署超过700套系统，服务200+客户，包括GE、NASA、Lockheed Martin等 。
5.1.3 终端解决方案提供商
艾利丹尼森（美国）：RFID解决方案龙头
2026年突破：NFC Connect系列，全球首次大规模量产的柔性芯片集成NFC inlay。
技术方案：
• 基材：PET，厚度0.1 mm，可弯折180度
• 天线：印刷银浆或铝蚀刻
• 芯片：柔性集成电路（FlexIC），厚度<0.05 mm，存储容量1-64 kb
• 集成：卷对卷连续生产，年产能数亿枚
应用场景：
• 奢侈品溯源：与某国际顶级品牌合作，每一件产品植入唯一NFC标签，消费者手机触碰即可验证真伪、查看生产信息
• 化妆品智能包装：贴合曲面瓶身，提供使用教程、成分查询、复购链接
• 医疗药品追踪：符合欧盟FMD（反伪造药品指令），确保药品供应链安全
战略价值：艾利丹尼森的NFC Connect系列证明了"柔性芯片+印刷天线"的量产可行性，为智能包装、产品溯源等大规模应用铺平道路。其年产能数亿枚的规模，也拉动了上游材料和设备的需求。
国内消费电子企业：可穿戴设备解决方案
2026年产品：某品牌消费级医疗监测戒指，集成印刷ECG/PPG传感器。
技术方案：
• 传感器：印刷银纳米线电极，PI基材，厚度0.1 mm
• 功能：24小时连续心率、血氧、体温、压力监测，医疗级心电分析
• 认证：FDA 510(k)认证
市场反馈：2026年消费电子展发布后，市场需求旺盛，验证了消费级医疗监测的商业化潜力。
战略价值：该案例证明了POD技术在消费级产品的量产可行性——从设计到量产仅4个月，小批量（10,000件）单位成本<$50，具备消费级定价空间。这为POD技术从"工业应用"向"消费普及"拓展提供了范例。
5.2 顶尖科研机构
科研机构是POD产业的技术源头，通过基础研究突破和产学研合作，推动技术在高技术领域产业化。
Fraunhofer（德国）：欧洲POD技术转化核心平台
Fraunhofer协会是欧洲最大的应用科研机构，其多个研究所参与POD技术研发：
IFAM研究所（先进制造技术）：
• 航空部件智能传感：2026年在商用飞机机翼复合材料上集成印刷传感系统，实现结构健康监测
• 技术特点：数字印刷+激光工艺，支持小批量个性化制造
• 产业化：与空客、波音合作，验证POD在航空MRO（维护维修运营）的应用
IOF研究所（应用光学）：
• 小批量定制化光电组件：喷墨打印工艺实现多材料集成，降低小批量生产复杂度
• 应用：定制化光学传感器、微光学系统
IPT研究所（生产技术）：
• "KonFutius"项目：节能照明面板的连续制造工艺，导电油墨印刷300 mm宽反射膜电路，生产成本降低60%
战略价值：Fraunhofer的"分布式研究+集中转化"模式，将POD技术从实验室快速推向工业应用，是欧洲POD产业化的核心引擎。
PARC（施乐研究中心，美国）：POD技术源头
历史地位：PARC是图形用户界面、以太网、激光打印等革命性技术的发源地，也是印刷电子的早期先驱。
2026年进展：在塑料基板上的喷墨印刷半导体技术持续取得突破，有机半导体墨水迁移率达0.5 cm²/Vs量级，满足柔性显示驱动需求。技术已授权给某OLED面板厂商，用于中小尺寸柔性显示。
战略价值：PARC的半导体印刷技术突破了POD的"功能局限"——从单纯的导电互连，扩展到主动器件（晶体管）制备，为"全印制电子系统"奠定基础。
中科院苏州纳米所（中国）：POD技术转化核心平台
研究方向：
• 高性能导电墨水：2025年12月开发银纳米粒子导电墨水，室温保存6个月后导电性仅下降3%，解决墨水稳定性痛点
• 柔性光电技术：与欧菲光共建"柔性光电技术联合实验室"，聚焦柔性显示、印刷电子转化
• 纳米柔性智能电子材料：与旷达科技、集萃纳米共建联合实验室，为汽车智能内饰、电子皮肤提供材料支撑
产业化进展：
• 银纳米线墨水：实验室级量产验证，年产能10吨级
• 技术授权：与多家国内企业签署技术许可协议
战略价值：中科院苏州纳米所是长三角POD产业集群的核心技术支撑，其"基础研究-技术开发-产业转化"的全链条能力，推动中国POD产业快速追赶国际先进水平。
复旦大学（中国）：柔性纤维芯片技术龙头
全球首创：突破硅基范式，研发全球首款柔性纤维芯片。
技术特点：
• 形态：纤维状，直径<1 mm，可编织入衣物
• 功能：集成传感器、处理器、通信模块，实现生物信号连续监测
• 制备：POD喷墨印刷+纺织工艺复合
产业化时间表：
• 2026年Q2：启动纤维芯片中试线建设，完成制备工艺规模化优化
• 2026年Q4：实现小批量试产，解决良率与成本控制问题
• 2027年：目标实现千公里级连续制备，单根纤维芯片成本降至<1元
应用前景：智能服装（健康监测、运动追踪）、医疗植入（可缝合神经接口）、人机交互（触觉反馈服装）。
战略价值：复旦大学的纤维芯片代表了POD技术的"形态创新"——从平面电路到一维纤维，从刚性器件到柔性纺织，拓展电子技术的物理边界，开辟"智能纺织品"新赛道。
第六章 产业化核心痛点：材料、精度、效率与标准
2026年，印刷电子POD已进入规模化应用阶段，但仍面临四大核心痛点。这些痛点是POD从"小批量应用"向"大规模量产"转型的关键障碍，也是未来5年技术攻关和产业投资的重点方向。
6.1 导电墨水材料性能与稳定性挑战
材料是POD产业的基础，但当前材料性能的量产稳定性不足，成为制约大规模落地的首要痛点。
6.1.1 批次间性能波动
问题描述：纳米材料合成对反应条件（温度、pH值、搅拌速度、反应时间）极其敏感，微小波动导致颗粒尺寸、形貌、分散性变化，进而影响印刷性能和电气性能。
量化影响：
• 碳基材料（石墨烯、碳纳米管）批次间电导率波动可达15-20%
• 银纳米线墨水批次间方阻波动可达10-15%
• 结果：下游印刷工艺良率波动，终端器件性能一致性差
典型案例：某POD服务商2025年采购的5批次银纳米线墨水，用于同一款柔性传感器生产，发现第三批次产品弯折寿命较第一批次下降40%，追溯发现该批次纳米线长径比分布异常。
解决方向：
• 连续流合成：替代间歇式反应釜，实现反应条件的精确控制和实时监测
• AI辅助工艺控制：机器学习模型预测最优反应参数，实时调整
• 在线质量检测：合成过程中实时监测颗粒尺寸和形貌，不合格批次自动分流
6.1.2 生物相容性不足
问题描述：部分导电墨水的银离子析出量超标，无法满足医疗植入式器件的需求。
量化标准：
• FDA对植入式器件的银离子析出限值：0.1 ppm
• 传统银纳米线墨水实际析出量：0.3-0.5 ppm
• 结果：刺激组织反应，炎症风险
2026年突破：国内科研机构开发的AgNW/CNT复合墨水，银离子析出量降至0.08 ppm，生物相容性优异。
产业化挑战：复合墨水配方复杂，长期稳定性（>2年存储）待验证，量产一致性需建立，预计2028-2030年实现医疗级量产。
6.1.3 可降解基材耐热性不足
问题描述：传统可降解基材（PLA）耐热温度仅60℃，无法满足电子器件的焊接和高温消毒需求。
技术瓶颈：
• SMT焊接温度：260℃（无铅工艺）
• 医疗高温消毒：134℃（蒸汽灭菌）
• 改性PLA当前水平：120℃（某生物材料企业2026年量产）
解决方向：
• 新型生物基材料：开发PHA（聚羟基脂肪酸酯）、纤维素基复合材料，目标耐热温度>200℃
• 低温焊接工艺：开发<150℃的低温焊料和焊接工艺，适配现有可降解材料
• 纳米复合增强：通过纳米纤维素、纳米黏土等增强PLA耐热性
6.2 印刷精度与可靠性瓶颈
6.2.1 印刷精度环境敏感性
问题描述：POD印刷精度受设备振动、环境温湿度波动、基材形变等多因素影响，稳定性不如光刻。
量化影响：
• 环境温湿度波动±5%时，EHD喷墨线宽精度下降约20%
• 基材张力波动±1 N时，R2R印刷套印精度下降约30%
• 结果：高端应用（如5G毫米波天线）良率不足，成本上升
典型案例：某5G天线制造商2026年Q1试产，发现同一批次产品在不同日期生产，天线谐振频率偏移±200 MHz（规格要求±100 MHz），追溯发现车间湿度波动是主因。
解决方向：
• 环境控制：恒温恒湿车间（±1℃，±2%RH），增加投资但保障精度
• 在线补偿：实时监测环境参数，AI算法动态调整印刷参数
• 材料改性：开发低敏感性墨水，如温敏性更低的聚合物载体
6.2.2 量产效率的分辨率限制
问题描述：高分辨率模式下的打印速度显著低于高速模式，精度与效率难以兼得。
量化对比：
• 富士Dimatix DMP-2831：50 μm线宽模式速度100 m²/h，1 μm线宽模式速度20 m²/h（效率下降80%）
• 结果：高精度产品量产周期长，成本高，无法满足大规模订单
解决方向：
• 多喷头并行：开发256-1,024喷嘴阵列，提升大面积印刷速度
• 区域化印刷：高精度区域使用慢速模式，大面积区域使用高速模式，智能切换
• 新型打印头：开发更高频率响应的压电陶瓷，提升单喷头速度
6.3 规模化量产效率与定制化需求的矛盾
6.3.1 换型调试时间长
问题描述：小批量多品种生产模式下，换型调试时间占比过高，影响整体效率。
量化数据：
• 传统丝网印刷换型时间：2-4小时（清洗、更换网版、重新对位）
• 喷墨印刷换型时间：30分钟以内（清洗喷头、加载新文件）
• 典型POD服务商场景：每天处理100个订单，平均每个订单100件，换型时间占总生产时间40-50%
典型案例：某POD服务商2026年产能利用率仅60%，并非设备不足，而是换型时间导致有效生产时间不足。
解决方向：
• 智能换型系统：自动清洗、自动对位、参数自动加载，目标换型时间<10分钟
• 群组生产：相似产品群组化生产，减少换型频次
• 数字孪生优化：虚拟调试新订单，减少实际换型试错时间
6.3.2 设备投资高昂
问题描述：高精度POD设备价格通常在$100,000-500,000，中小企业难以承担。
市场分层：
• 桌面级（$50,000-100,000）：精度50-100 μm，适合教育、科研
• 工业级（$200,000-500,000）：精度10-50 μm，适合小批量生产
• 产线级（$1,000,000-5,000,000）：R2R连续生产，适合大规模量产
解决方向：
• 设备租赁模式：按月租赁，降低初始投资门槛
• 共享制造平台：区域POD服务中心，中小企业按需使用
• 国产替代：国产设备价格较进口低30-50%，性能逐步接近
6.4 行业标准与认证体系缺失
6.4.1 可靠性测试标准缺失
问题描述：POD小批量定制场景的可靠性测试标准缺失，企业需自行制定方案，测试成本高且结果不可比。
具体缺失：
• 柔性电子器件弯折寿命测试方法（弯折半径、频率、环境条件）
• 湿热循环测试参数（温度范围、湿度、循环次数）
• 生物相容性测试流程（针对POD特定材料体系）
量化影响：企业自行制定测试方案，测试成本较批量生产场景高出30-50%，且不同企业结果无法互认，客户信任度低。
解决方向：
• 行业标准制定：IPC、ISO等机构2027-2028年启动POD可靠性标准制定
• 第三方测试服务：专业检测机构提供标准化测试服务，降低企业成本
• 企业联盟共建：头部企业联合制定行业共识标准，逐步上升为国家/国际标准
6.4.2 行业标准滞后
问题描述：现有标准覆盖不全，POD工艺标准、产品标准缺失，导致市场混乱。
现有标准（2026年）：
• GB/T 47122.3-2026《印刷电子 喷墨印刷设备 第3部分：基于成像的液滴方向测量》：2026年6月实施，仅覆盖设备性能测试
• CPCA T/CPCA 021-2026《印制电路板快速交付能力建设指南》：覆盖小批量PCB交付，但未覆盖柔性电子器件
缺失标准：
• POD工艺标准：喷墨印刷参数范围、烧结温度曲线、后处理流程
• POD产品标准：柔性传感器性能指标、RFID标签识别距离、医疗器件生物相容性等级
• POD材料标准：导电墨水稳定性测试、基材兼容性评估
解决方向：
• 分阶段制定：2027-2028年制定工艺标准，2028-2029年制定产品标准，2029-2030年完善认证体系
• 国际协同：参与IEC、ISO国际标准制定，推动中国标准国际化
• 行业联盟：成立POD产业联盟，共建标准、共享测试资源
6.5 供应链的碎片化
6.5.1 核心材料国产化率低
问题描述：国内导电油墨、柔性基板等关键材料国产化率不足30%，核心技术仍掌握在日美企业手中。
进口依赖：
• 高端银纳米线墨水：C3Nano（美国）、Cambrios（日本）占据70%市场份额
• 高精度PI基材：杜邦（美国）、钟渊化学（日本）占据60%市场份额
• 结果：供应链安全风险，成本受制于人，技术迭代滞后
国产进展：
• 苏州诺菲：银纳米线墨水量产，性能接近进口，价格降低20-30%
• 天奈科技：碳纳米管浆料全球领先，占据国内80%市场份额
• 某生物材料企业：改性耐热PLA量产，打破国外垄断
解决方向：
• 研发投入：国家专项资金支持，企业加大研发投入
• 产学研合作：中科院、高校与企业联合攻关，加速转化
• 产业链整合：纵向整合材料-设备-制造，提升协同效率
6.5.2 核心设备国产化率低
问题描述：高精度POD设备国产化率不足20%，核心部件（喷头、控制系统）依赖进口。
进口依赖：
• 压电陶瓷喷头：富士Dimatix（日本）、Konica Minolta（日本）占据80%市场份额
• 精密运动控制：Aerotech（美国）、PI（德国）占据高端市场
• 结果：设备成本高，维护周期长，技术升级受限
国产进展：
• 国内EHD喷墨设备：亚微米级精度，价格较进口低30-50%
• 国内喷头研发：压电陶瓷材料、MEMS工艺突破中，预计2028-2030年量产
解决方向：
• 专项攻关：国家重大专项支持喷头、控制系统等核心部件
• 整机牵引：以整机应用带动部件研发，形成正向循环
• 国际合作：技术引进与自主创新结合，缩短研发周期
第七章 全球技术与产业发展趋势预判
2026-2030年，印刷电子POD将进入"高速增长、技术迭代、场景拓展"的关键阶段。四大核心趋势将定义POD的未来，也将决定高技术领域产业竞争格局的演变。
7.1 材料体系创新：低成本、高性能、可持续
材料是POD产业的基础，2026-2030年材料创新将呈现三大方向。
7.1.1 铜基/碳基导电墨水渗透率快速提升
铜基墨水：成本突破的关键
技术突破路径：
• 2026-2027年：表面抗氧化包覆技术优化，室温存储寿命>12个月
• 2027-2028年：惰性气氛烧结设备普及，烧结一致性提升
• 2028-2030年：铜基墨水在消费电子领域渗透，替代银基成为主流
碳基墨水：柔性应用的首选
7.1.2 复合导电墨水实现量产
AgNW/CNT复合墨水：医疗应用的突破
• 电导率：5,100 S/cm（2026年实验室水平）→ 8,000 S/cm（2030年预测）
• 拉伸率：>200%（2026年）→ >300%（2030年预测）
• 银离子析出：<0.08 ppm（2026年）→ <0.05 ppm（2030年预测）
• 量产时间：预计2028-2029年实现医疗级量产
应用场景：植入式医疗器件（可拉伸神经接口、心脏起搏器电极）、高动态可穿戴设备（运动员肌电监测、康复训练追踪）、软体机器人（人工肌肉驱动、触觉反馈皮肤）。
7.1.3 可降解基材耐热性突破
7.1.4 生物基导电墨水实现量产
杜邦Sorona®聚合物基墨水：
• 来源：玉米淀粉衍生，生物基含量>37%
• 认证：FDA食品级认证，生物降解周期90天
• 增长预测：2025-2030年CAGR 28.7%
• 量产时间：预计2029年实现大规模量产
应用场景：智能食品包装（温度监测、新鲜度指示）、一次性医疗耗材（可降解传感器、环保型诊断试剂盒）、农业物联网（土壤监测传感器，自然降解无需回收）。
7.2 与5G/物联网的深度融合

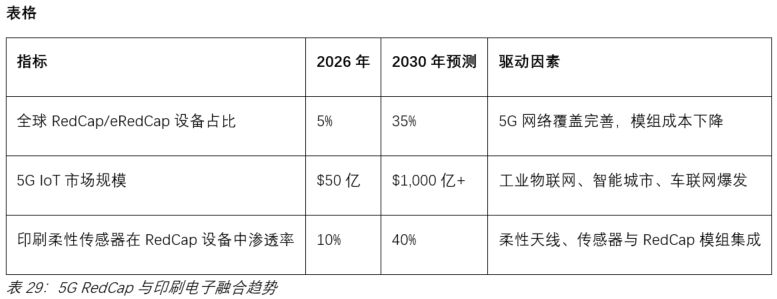

7.2.1 5G RedCap设备渗透率提升
RedCap（Reduced Capability）：3GPP R17定义的轻量化5G技术，平衡性能与成本，适合物联网中端应用。
融合应用：
• 工业物联网：RedCap模组+印刷柔性温度/振动传感器，设备状态实时监测
• 智能城市：RedCap+印刷环境监测传感器网格，空气质量、噪声、交通流量监测
• 车联网：RedCap+印刷车载天线阵列，V2X通信、高精定位
7.2.2 印刷柔性传感器市场高速增长
Research and Markets预测，2025-2031年全球印刷柔性传感器市场规模将从2.81亿美元增长至4.56亿美元，CAGR 8.39%。但考虑到5G/物联网融合加速，实际增速可能更高。

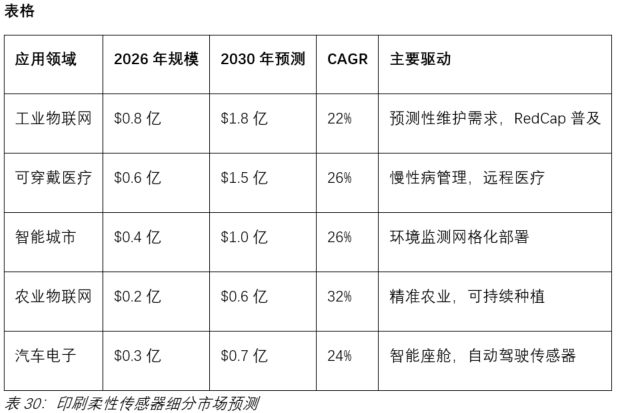

细分市场预测（2026-2030年）：
7.2.3 边缘计算与印刷电子融合
技术趋势：印刷传感器与边缘计算芯片集成，实现数据本地处理，降低通信成本和延迟。
融合架构：
• 传感层：印刷柔性传感器阵列，采集多物理量信号
• 边缘层：微型AI芯片（<1 mm²），本地信号处理和特征提取
• 传输层：仅传输关键特征或异常警报，而非原始数据流
应用价值：
• 工业预测性维护：本地分析振动频谱，实时判断轴承健康状态
• 可穿戴健康监测：本地识别心律失常，紧急情况下自动报警
• 智能建筑：本地分析occupancy模式，优化HVAC控制
产业化时间：2027-2028年首批产品上市，2030年规模化应用。
7.3 全印制电子器件产业化
全印制电子器件（All-Printed Electronics）是指所有功能层（导体、半导体、介电体）均通过印刷工艺制备，无需传统半导体工艺。这是POD技术的终极愿景。
7.3.1 全加成法工艺渗透率提升
IDTechEx预测，2028年全加成法工艺在高端柔性电路制造中的渗透率将达20-25%。
技术特点：
• 完全增材制造：无需蚀刻，材料利用率接近100%
• 精细线路：可实现<10 μm线宽线距
• 环保优势：无蚀刻废液，符合绿色制造趋势
应用场景：高密度倒装芯片封装（COF）、微型摄像头模组、先进封装再分布层（RDL）等。
7.3.2 全印制柔性电池量产
TechSci Research预测，2025-2030年全球可印刷电池市场规模将从1.2亿美元增长至5.8亿美元，CAGR 37.5%。
应用场景：智能标签（集成于物流标签，实时追踪温湿度、位置）、可穿戴设备（智能手表表带集成电池，延长续航）、医疗植入（可降解电池，为短期植入器件供电）。
7.3.3 全印制传感器量产
技术成熟路径：
• 2026-2027年：单一功能传感器（温度、压力）量产
• 2027-2028年：多功能集成传感器（温度+湿度+压力）
• 2028-2030年：智能传感器（传感+处理+通信集成）
成本下降预测：全印制传感器成本较传统硅基传感器降低50-70%，推动物联网传感器大规模部署。
7.4 低成本定制化柔性电子解决方案普及
7.4.1 POD服务平台崛起
平台模式：云端设计工具+分布式制造网络+供应链整合，为中小企业提供从设计到交付的全流程服务。
代表平台：
• NovaCentrix（美国）：年服务10,000+企业，2026年订单量突破1亿件
• 国内平台（如企名片、云工厂）：整合国内POD产能，提供在线报价、设计审核、生产跟踪
服务演进：
• 2026年：主要提供原型打样服务
• 2027-2028年：扩展至小批量（<10,000件）生产
• 2029-2030年：覆盖中等批量（10,000-100,000件），与R2R产能对接
7.4.2 在线设计工具普及
工具功能：
• 模板库：数千种电路模板，覆盖常见应用场景
• 参数化设计：用户输入尺寸、性能要求，自动生成电路图案
• DFM检查：实时检查可制造性，提示潜在问题
• 即时报价：基于设计复杂度、材料选择、订单量，秒级生成报价
普及预测：2026年专业CAD软件主导，2028年在线工具占比达30%，2030年达50%以上。

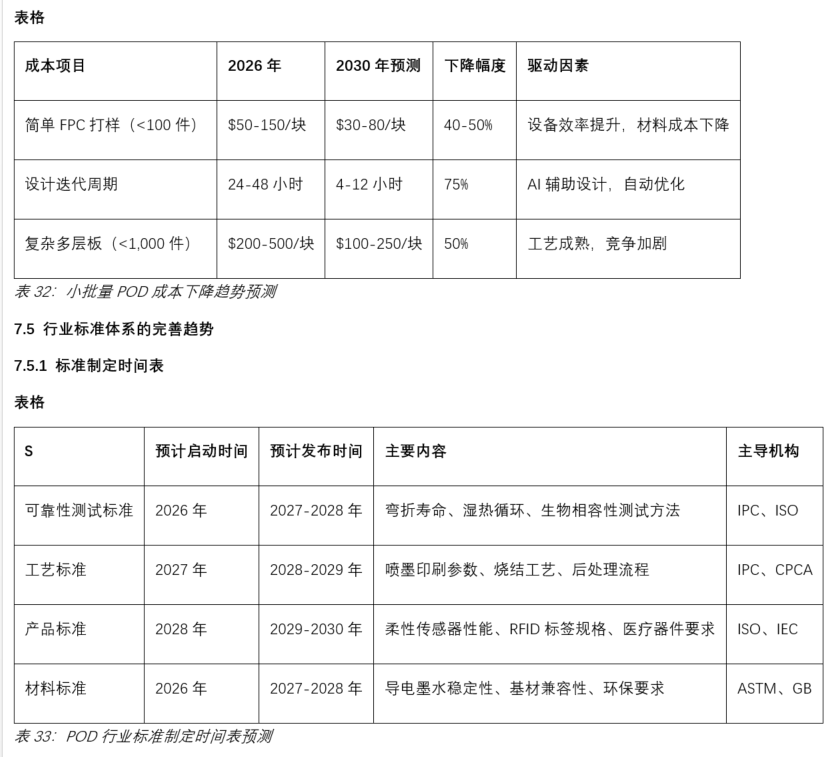

7.4.3 小批量订单成本持续下降
7.5.2 标准完善的影响
短期（2026-2027年）：
• 企业自行制定内控标准，质量参差不齐
• 第三方测试服务需求增长，检测机构受益
• 头部企业推动行业联盟标准，抢占话语权
中期（2028-2029年）：
• 行业标准发布，市场逐步规范
• 不符合标准的企业被淘汰，集中度提升
• 国际标准互认，出口门槛降低
长期（2030年及以后）：
• 完善的标准体系支撑产业规模化发展
• 认证体系成熟，消费者信任度提升
• 中国标准国际化，提升产业话语权
第八章 结论与建议
8.1 核心结论
2026年，全球印刷电子POD已进入"从技术验证到高技术领域产业化应用"的关键转折点。这一转折点并非技术的偶然突破，而是市场需求与技术迭代的必然结果：物联网、可穿戴设备等新兴应用的碎片化需求，推动了POD技术的产业化；而POD技术的突破，又进一步满足了高技术领域市场的需求，形成了正向循环。
市场规模：2026年全球印刷电子整体市场规模约180-210亿美元（不同统计口径），预计2030-2034年将增长至420-1,060亿美元，CAGR约15-23%。其中中国市场的增速将高于全球平均水平2-5个百分点，成为全球增长的核心引擎。
技术优势：POD模式已在小批量（<1,000件）柔性电子器件生产中形成显著的经济优势：材料利用率>90%、设计迭代周期24-48小时、设备投资为传统光刻的1/10。这些优势已足以支撑POD在高技术领域的规模化应用，但在>10,000件大批量生产场景，传统光刻仍具成本优势，两种工艺呈现明确的互补关系。
应用场景：可穿戴医疗、物联网传感器、柔性显示、RFID天线及新能源器件五大高技术领域已形成规模化渗透。其中可穿戴医疗是当前增长最快的板块之一，物联网是当前规模最大的应用领域，新能源是未来增长潜力最大的板块。这些场景的共同特征是对"柔性化、小型化、定制化、低成本"的需求高度匹配POD模式的核心优势。
产业生态：全球已形成"材料供应商为基础、设备制造商为核心、终端解决方案提供商为牵引"的完整产业生态。头部企业与科研机构的技术突破，是POD在高技术领域产业化的核心驱动力。但同时，POD也面临着导电墨水材料性能稳定性不足、印刷精度与可靠性瓶颈、规模化量产效率与定制化需求的矛盾、行业标准与认证体系缺失等核心痛点——这些痛点是POD从"小批量应用"向"大规模量产"转型的关键障碍。
未来趋势：2026-2030年，印刷电子POD将保持高速增长，成为电子产业柔性化、小型化、定制化转型的核心支撑。材料体系创新——向铜基/碳基/生物基快速迭代；与5G/物联网深度融合——催生边缘传感新需求；全印制电子器件产业化——电池、传感器、显示驱动电路实现从实验室到产业化的突破；低成本定制化柔性电子解决方案普及——
POD服务平台崛起，在线设计工具普及；行业标准体系完善——可靠性测试、工艺、产品、材料标准分阶段制定。这些趋势将推动POD从"新兴技术"向"主流工艺"转型，成为高技术电子产业的重要组成部分。
8.2 战略建议
对于电子制造行业而言，快速适配POD模式将成为提升竞争力的关键战略选择。建议行业参与者根据自身规模和定位，从以下三个方面布局：

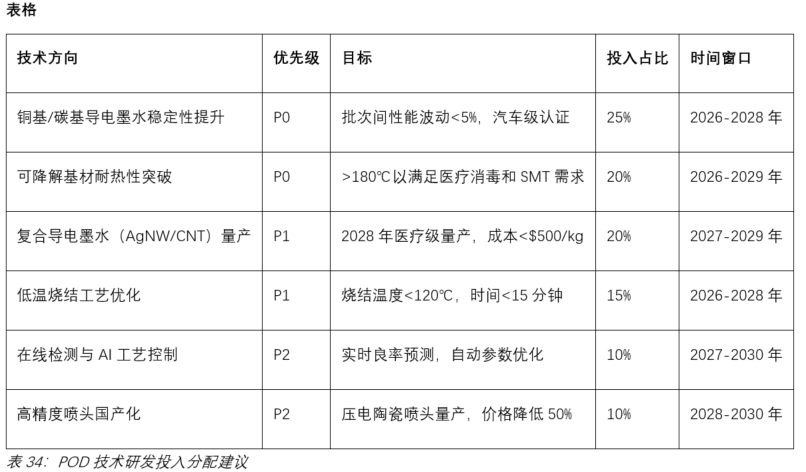

8.2.1 技术研发：聚焦核心材料与工艺突破
具体行动：
• 材料企业：与中科院、高校共建联合实验室，加速产学研转化；参与行业标准制定，抢占技术话语权
• 设备企业：引进海外高端人才，突破喷头、控制系统等核心部件；与材料企业绑定开发，优化工艺匹配
• 制造企业：建立内部POD研发团队，积累工艺know-how；与设备、材料供应商战略合作，获取优先支持

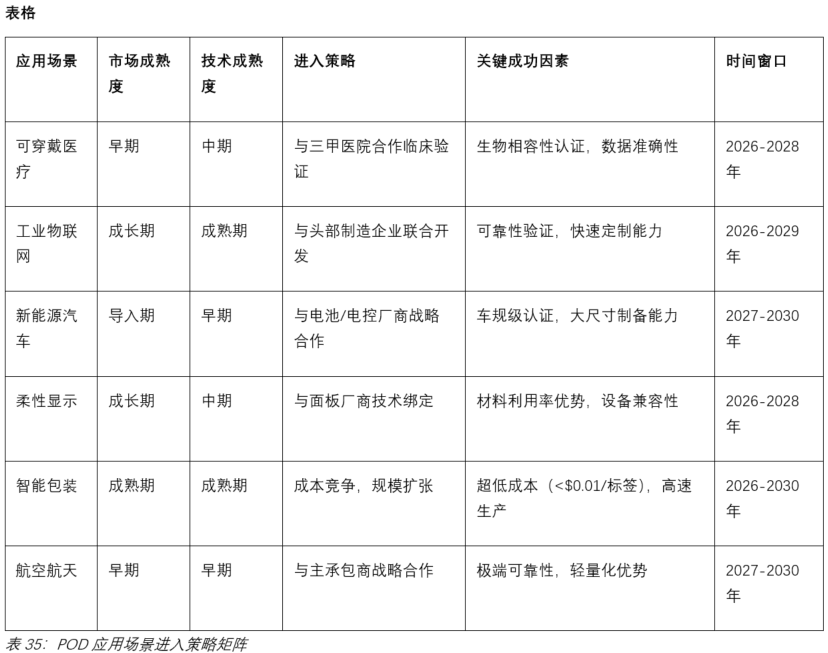

8.2.2 场景拓展：聚焦高价值新兴应用
具体行动：
• 中小企业：聚焦单一细分场景（如可穿戴医疗、智能包装），建立差异化优势，避免与巨头正面竞争
• 大型企业：多场景布局，构建POD平台能力，提供从设计到交付的一站式服务
• 跨界企业：利用POD技术进入电子制造领域（如印刷企业、纺织企业），实现业务转型
8.2.3 生态建设：参与标准制定与供应链培育
标准参与策略：
• 2026-2027年：加入IPC、CPCA等行业协会POD工作组，参与标准讨论，了解动态
• 2027-2028年：主导或参与2-3项行业标准制定，将企业技术积累转化为标准优势
• 2028-2030年：推动中国标准国际化，参与ISO、IEC国际标准制定，提升产业话语权
供应链培育策略：
• 纵向整合：向上游延伸，投资或并购关键材料企业，保障供应链安全
• 横向协同：与同行企业共建共享平台（如联合采购、共享检测设备），降低成本
• 区域集聚：参与或主导建设POD产业园区，形成材料-设备-制造-应用的完整生态
8.3 分规模企业差异化建议
8.3.1 大型企业（年收入>10亿元）
战略定位：POD产业生态构建者
重点布局：
• 建设R2R连续生产线，覆盖中等批量（10,000-100,000件）市场
• 投资或并购关键材料、设备企业，完善产业链布局
• 建立POD服务平台，为中小企业提供代工和设计服务
• 参与国际标准制定，输出中国技术方案
风险提示：避免过度多元化，聚焦2-3个优势场景深耕；警惕技术迭代风险，保持研发灵活性
8.3.2 中型企业（年收入1-10亿元）
战略定位：细分场景解决方案提供商
重点布局：
• 选择1-2个细分场景（如可穿戴医疗、工业物联网），建立深度应用know-how
• 与设备厂商战略合作，获取技术支持和优先服务
• 开发标准化产品模块，降低定制成本，提升交付速度
• 建立区域品牌影响力，形成客户粘性
风险提示：避免盲目扩张至不熟悉场景；关注应收账款风险，小批量订单客户分散
8.3.3 中小企业/初创企业（年收入<1亿元）
战略定位：创新应用探索者/专业服务提供商
重点布局：
• 聚焦原型验证和小批量（<1,000件）市场，提供快速响应服务
• 利用在线设计工具和云制造平台，降低固定资产投入
• 与高校、科研机构合作，承接技术转化项目
• 探索创新应用场景（如智能服装、可降解电子），建立差异化优势
风险提示：现金流管理至关重要，避免过度投资固定资产；关注技术路线变化风险，保持灵活性

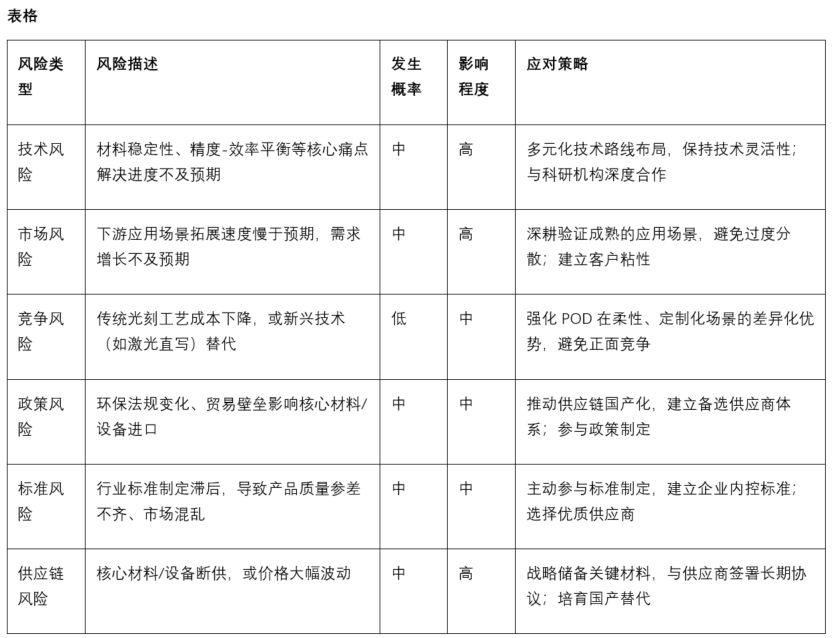

8.4 风险提示与应对
8.5 展望：POD技术的长期愿景
展望2030年及以后，印刷电子POD技术将朝着"全印制、智能化、可持续"的方向演进：
全印制电子系统：从单一器件到完整系统，所有功能层（导体、半导体、介电体、能源）均通过印刷工艺制备，实现真正的"万物皆可印刷"。
智能化制造：AI驱动的自适应印刷系统，实时监测材料特性、环境参数、设备状态，自动优化工艺参数，实现零缺陷生产。
可持续生态：生物基材料全面替代石化基材料，可降解电子器件成为主流，电子制造实现碳中和，形成从原料到废弃物的闭环循环。
POD技术不仅是一种制造工艺，更是一种制造哲学——从"大规模标准化"到"小规模定制化"，从"刚性平面"到"柔性共形"，从"减材浪费"到"增材节约"。这一哲学将深刻改变高技术电子产业的形态，开启"电子无处不在"的新纪元。
关键字：喷墨 印刷 打印 喷绘 喷印 数字印刷 数码印花 喷绘打印 UV打印 UV印刷 UV喷墨 打印机 打印技术 打印设备 打印耗材 打印原理 色彩管理 陶瓷打印 建材打印 建筑打印 生物打印 3D打印 PCB打印 PCB喷墨 PCB印刷 钙钛矿打印 钙钛矿喷墨 电子打印 电路打印 增材打印
★ 免责声明 ★
1、本文部分内容可能AI生成，仅为学习交流参考，对其准确性、完整性、时效性不作任何保证。读者需自行筛选核实，对使用结果负责。
2、文中部分素材（包含但不限文字、数据、图片等）引自官方报道、行业报告及公开资料，版权归原作者或相关权利人所有。若涉及侵权，请联系我方处理。
想了解更多喷墨资讯，请点击访问中喷网官网：
沪公网安备 31011702001106号
