2026年8月21日，武汉东湖高新区光谷智能制造产业园内，一台由武汉国创科光电装备有限公司自主研发的G6全尺寸OLED喷印装备正式投入运转。这台设备看起来不像传统意义上的"打印机"，但它做的事情却和喷墨打印异曲同工——将发光材料像墨水一样精准"打印"到玻璃基板上，最终变成我们手机、电视里的OLED屏幕。
这听起来像是一个科幻场景，但它正在武汉变成现实。
从"蒸"到"印"，一场显示制造的底层变革
要理解这项突破的意义，得先明白OLED屏幕是怎么造出来的。目前主流的OLED制造工艺叫"真空蒸镀"，简单说就是在真空环境里，把有机发光材料加热蒸发，让它们像雪花一样飘落到基板上凝结成膜。这种工艺用了几十年，技术成熟，但代价高昂——设备贵、能耗大、材料利用率低，据说蒸镀机的材料利用率大概只有20%左右，剩下八成都浪费掉了。
更关键的是，高端蒸镀设备长期被日韩少数企业垄断，中国显示产业在这条路线上始终受制于人。"缺芯少屏"的"少屏"之痛，很大程度上就卡在这里。
而喷墨打印技术走的是另一条路。它不需要真空环境，不需要高温，在常温常压下就能作业。设备像一台巨型喷墨打印机，把OLED发光材料制成特殊"墨水"，通过精密喷头一滴一滴喷射到基板预设位置上。材料利用率可以提升到90%以上，成本大幅下降，而且理论上更适合大尺寸面板的制造。
这相当于在显示制造领域换了一条赛道。不是在别人修好的高速公路上追赶，而是自己修一条新路。
国内首台G6高分辨率新型显示喷印装备
五年磨一剑，从实验室到生产线
国创科的故事要从2020年说起。那年12月，这家由TCL集团、华中科技大学科研团队及国家数字化设计与制造创新中心联合组建的公司在武汉光谷注册成立，当时谁也没想到，五年后它会成为中国显示装备领域的一匹黑马。
国创科的攻关路径清晰可见：2020年自主研发200型喷印装备；2022年9月，国内首台G4.5高分辨率新型显示喷印装备进入中试生产线；2023年10月，G6H（半尺寸）喷印装备完成组装；2025年10月，G6全尺寸喷墨打印成套装备主体完成组装；2026年4月，该装备顺利出货并成功搬入客户现场；再到2026年8月21日，正式投入运转。
这是一条实打实的迭代路线，每一步都踩在产业化的关键节点上。

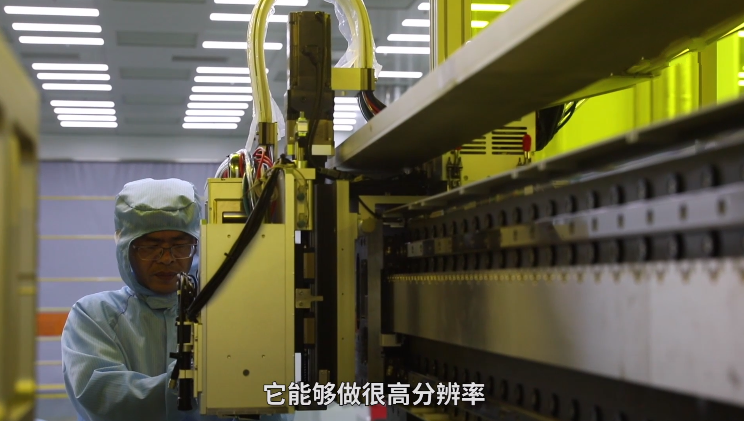

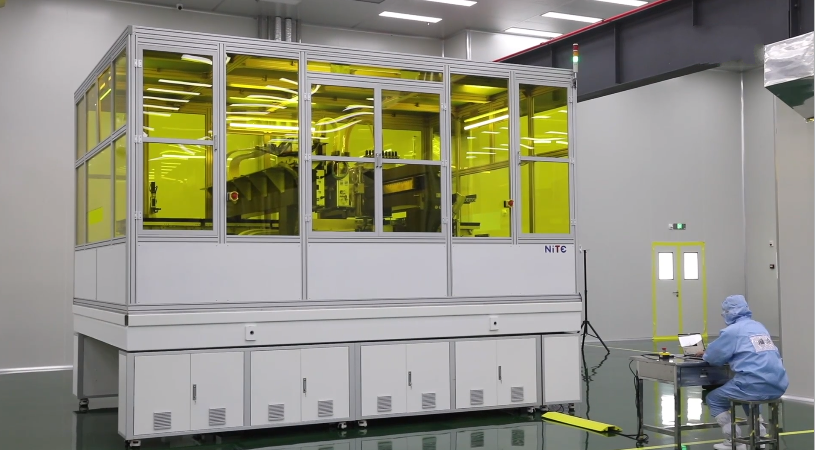

G6全尺寸装备的参数令人印象深刻：适配基板尺寸达1850mm×1500mm，载台还可兼容G5.5和G8.6H规格，面向新型显示关键功能层高效量产印刷制备。通过自主研发的关键部件、喷印算法与控制软件，这台装备能精确控制上亿滴墨滴的喷射，并与基板的精密运动精准配合，在约3平方米的基板上，打印出液滴间隔仅几十微米的精密图案与均匀膜层。
"上亿滴墨滴""几十微米间隔""3平方米基板"——这些数字背后，是巨量液滴体积精确控制、图案智能规划、落点精准定位、成膜工艺调控等一系列核心技术的突破。换句话说，这台装备要在比头发丝还细的尺度上，让上亿滴"墨水"各就各位，不能有一丝差错。这种精度要求，已经逼近甚至达到了国际先进水平。
为什么是武汉？
武汉在显示产业上的布局并非一日之功。从华星光电到京东方，从天马微电子到国创科，一条覆盖面板制造、装备研发、材料配套的全产业链正在这座江城加速成型。国创科选择落户光谷，看中的不仅是这里的产业生态，还有华中科技大学在机械工程、精密制造领域的深厚积累。公司首席科学家正是华中科技大学机械学院院长尹周平教授，产学研的深度融合为国创科的技术突破提供了坚实底座。
国创科的产能布局。目前公司已规划武汉（N1、N2）、佛山（N3）三座制造基地，形成了湖北武汉、广东佛山两地联动的格局。 武汉负责研发和核心装备生产，佛山靠近下游面板客户，这种"研发在前端、制造靠近市场"的布局，既发挥了武汉科教资源优势，又贴近了珠三角庞大的显示产业集群。
一块屏幕背后的产业逻辑
G6全尺寸喷印装备的正式运转，绝不只是"又多了一台国产设备"这么简单。
首先，它意味着中国在OLED核心装备领域实现了从"跟跑"到"并跑"的关键跨越。此前，高端显示制造装备长期被国外企业垄断，中国企业买设备要看人脸色、付高价、排队等交货。现在，国产装备开始走进客户现场，进口替代从口号变成了现实。
其次，它为OLED面板的降本增效打开了一扇新门。喷墨打印工艺材料利用率高、无需真空环境、设备投资和运营成本更低，一旦良率稳定，将显著降低OLED面板价格，推动OLED从高端手机、电视向更多中低端产品渗透。对于普通消费者来说，未来买OLED电视或许不再那么"肉疼"。
再者，这项技术路线为中国显示产业提供了一次"弯道超车"的可能。在蒸镀路线上，日韩企业已经跑了二十年，专利壁垒高筑，后来者很难追赶。而喷墨打印是一条相对较新的赛道，中国企业和科研机构近十年来专利申请量已后来居上，为产业突破奠定了知识产权基础。
当然，也必须清醒认识到，一台装备投入运转只是起点，不是终点。从单台设备到批量交付，从试验线到量产线，从G6到G8.6甚至更高世代，从OLED到QLED、Micro LED，国创科还有很长的路要走。喷墨打印OLED目前面临的最大挑战仍是良率提升和长期可靠性验证，这需要装备、材料、工艺、面板厂全产业链的协同攻关。
但无论如何，8月21日这个节点值得被记住。在武汉光谷，一块玻璃基板正在被国产装备"打印"成屏幕，这个过程本身，就是中国制造向中国智造跃迁的一个缩影。
