京瓷喷头拆解和供墨原理剖析

在工业喷头打印领域，京瓷喷头作为主流喷头广泛应用于喷墨行业，目前京瓷喷头市面上销售主要有两个系列：KJ4A和KJ4B。其中KJ4A系列设计是用于油性墨水，例如UV墨水，主要用在广告领域；而KJ4B设计用于水性墨水，例如活性、分散墨水等，主要用在数码印花领域。最近我们团队对京瓷喷头进行了拆解分析，本期答案和大家分享一下我们对京瓷喷头拆解和喷头供墨原理的研究。

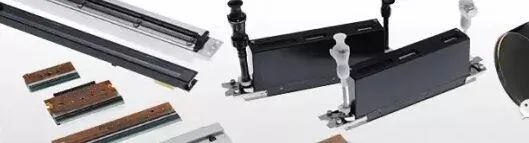

京瓷喷头介绍

1. KJ4A系列（油性）

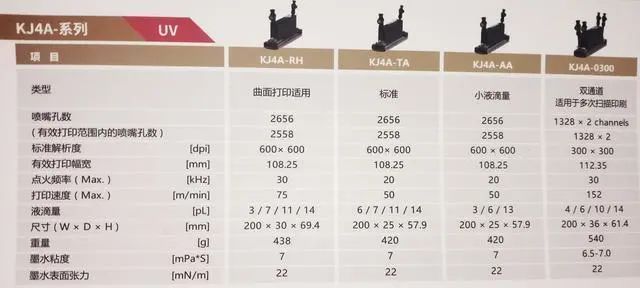

如下图所示，KJ4A系列一共有四个型号，分别对应曲面打印、标准打印、小墨滴高精度打印、双通道扫描打印。不同的喷头型号对应的最大点火频率、最高打印速度、墨滴尺寸有所差异，实际使用的墨水参数（粘度和表面张力）要求相似。

2. KJ4B系列（水性）

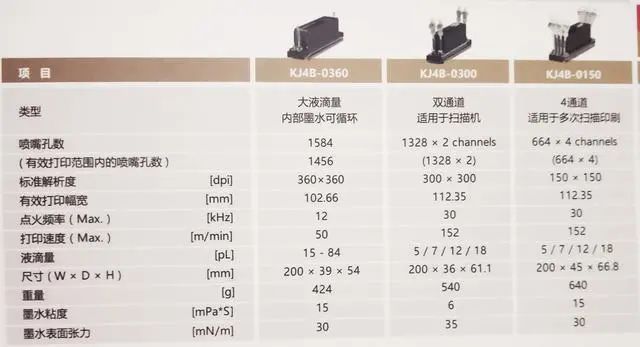

如下图所示，KJ4B系列一共有六个型号，详细型号和参数大家可以看下图，答案主要说一下我们拆解的KJ4B--0300这款喷头，这是目前喷墨行业使用最广的京瓷喷头水性型号，双通道，频率和打印速度都比较快，墨滴尺寸也比较小，保证了打印精度，是一款精度速度结合比较好的喷头。

喷头拆解和供墨原理解析

喷头拆解

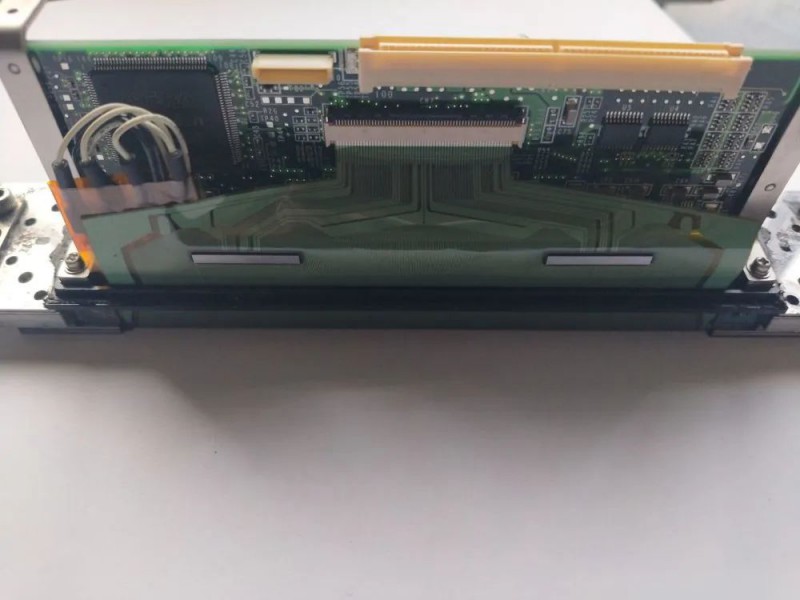

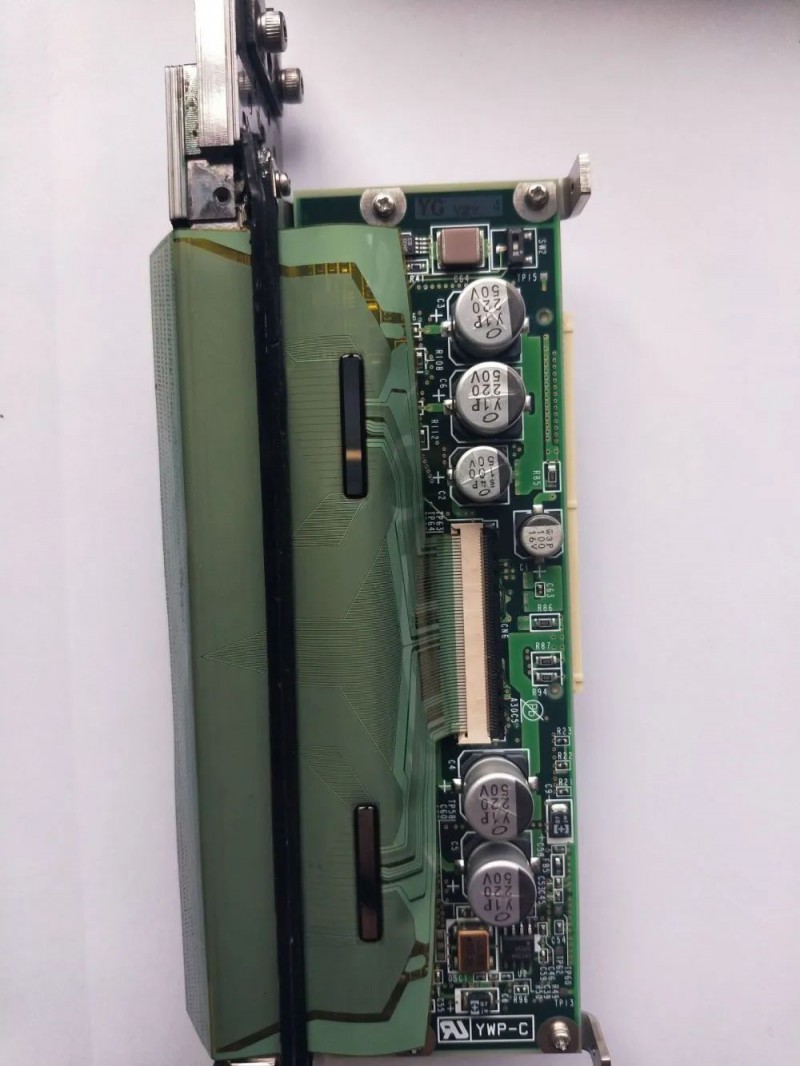

1.喷头内部电路模块

2.喷头喷嘴片

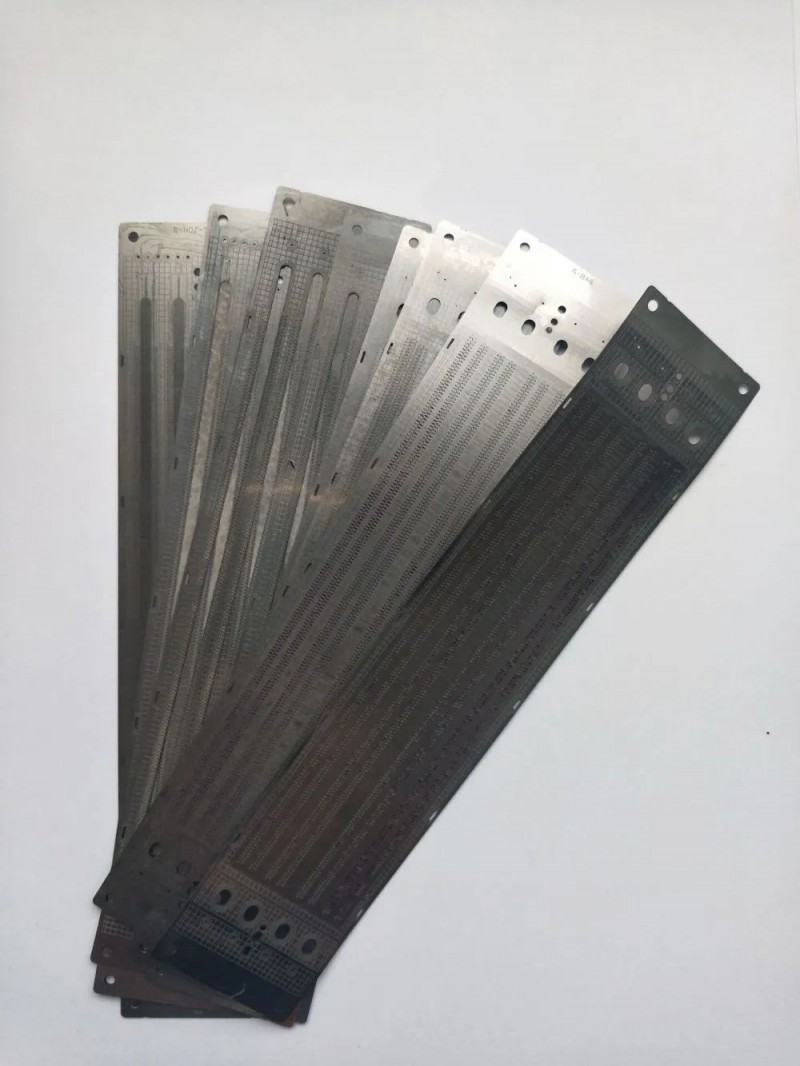

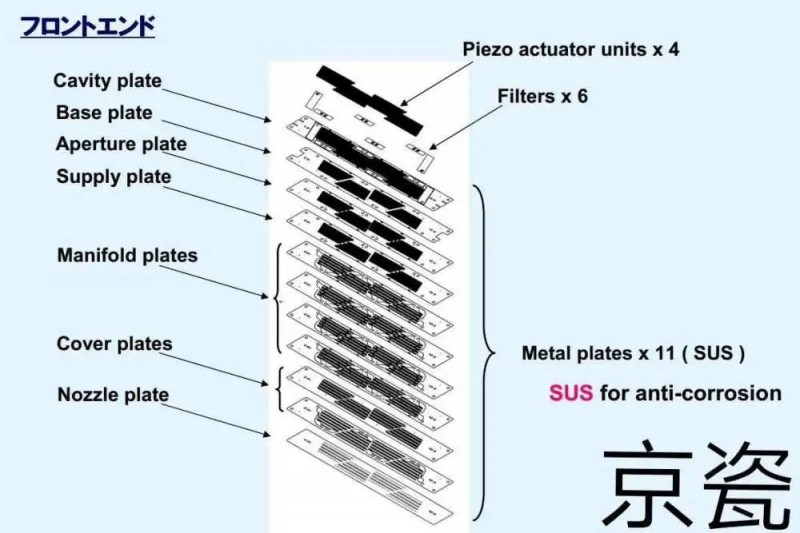

如图所示，京瓷喷头一共有11层喷嘴片，墨水的打印挤压需要通过这11层喷嘴片，所以对墨水的流动性能和颗粒稳定性能都提出了较高的要求。

供墨原理

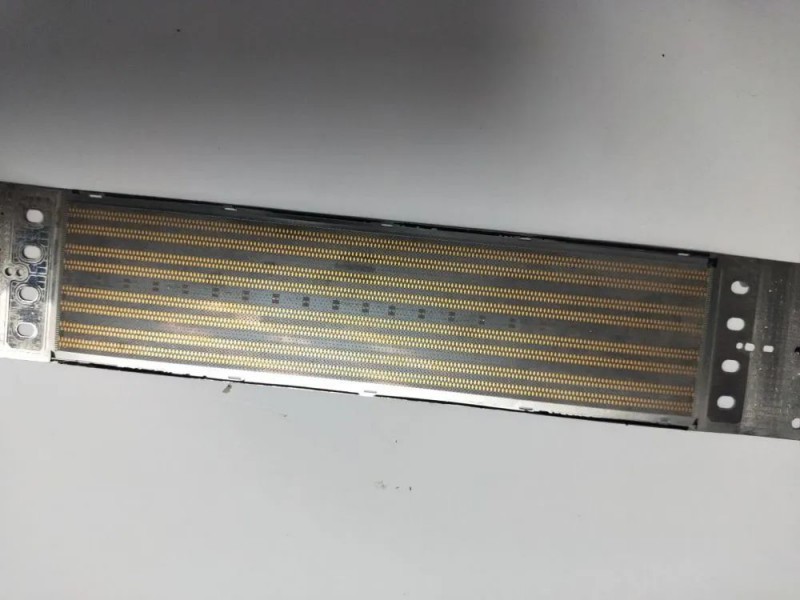

1.如下图所示，这是喷嘴片第一层，压电感应层

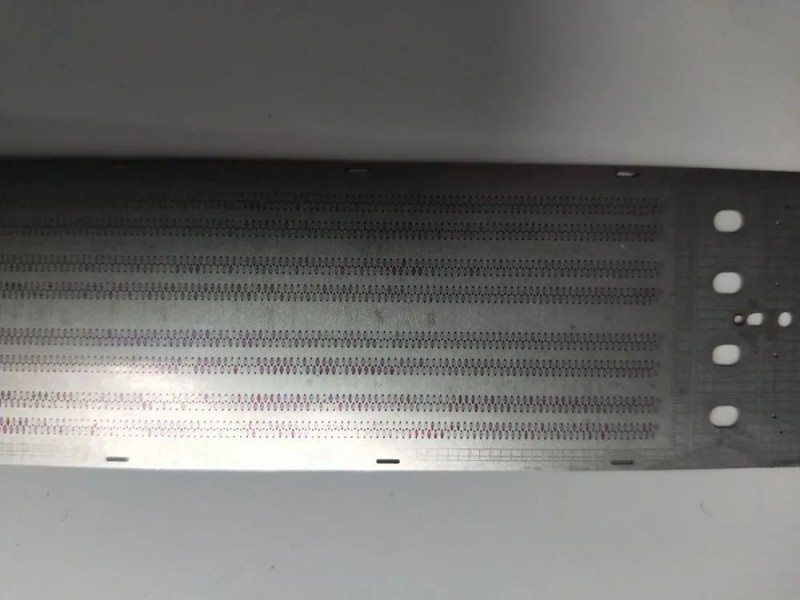

2. 墨水进墨出墨层喷嘴片

喷嘴片进墨出墨孔

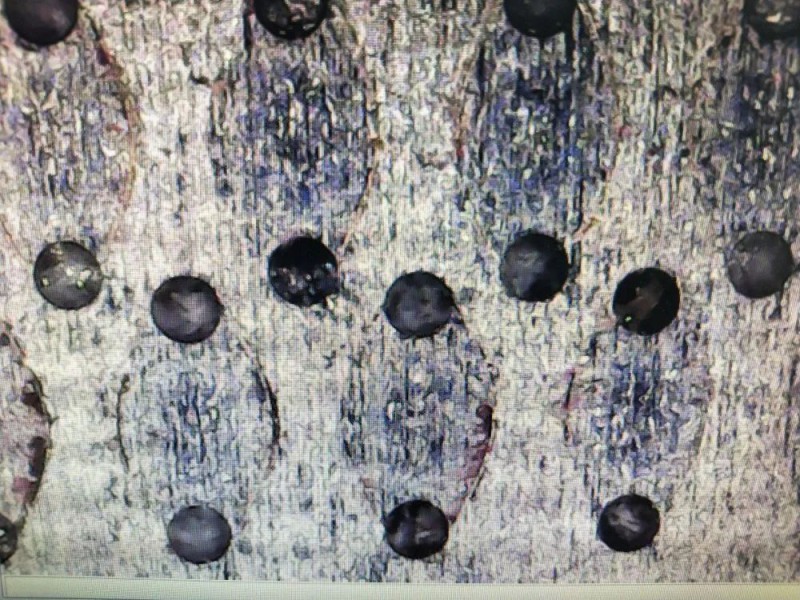

微观放大后的进墨出墨孔

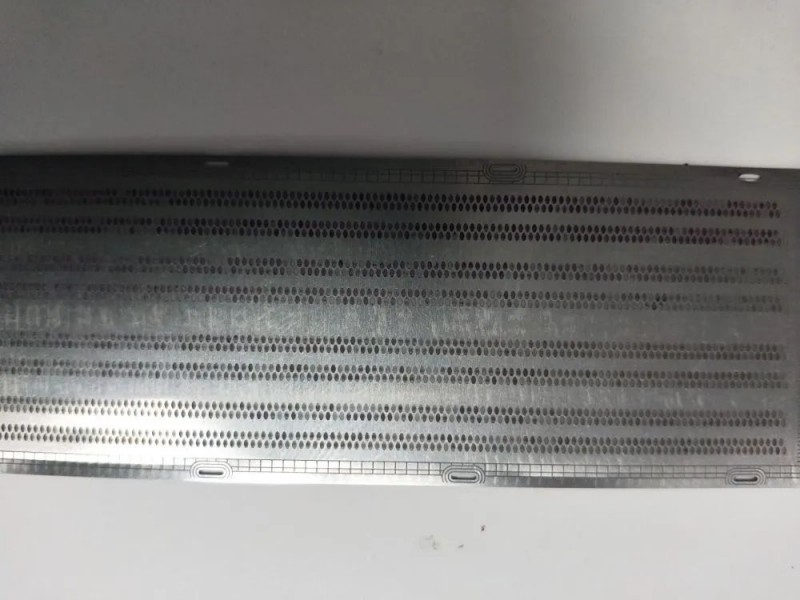

3.超小储墨空间层喷嘴片

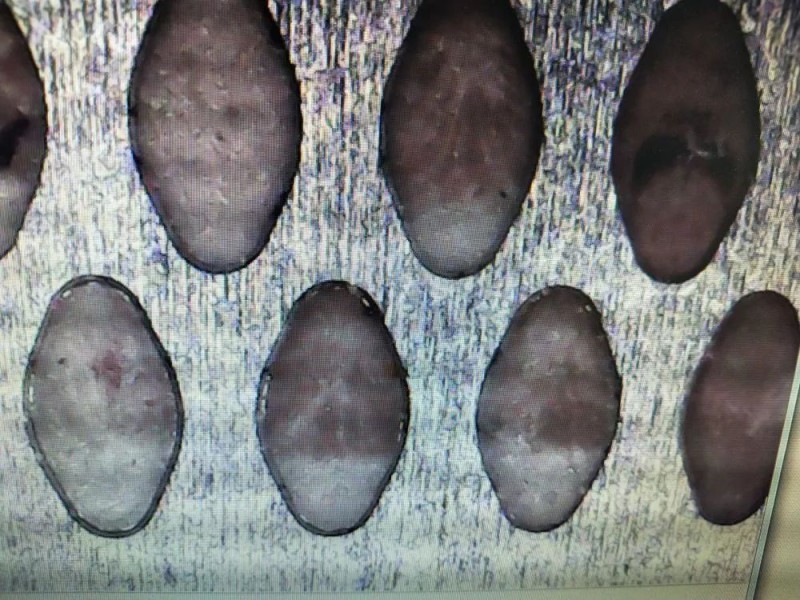

微观放大后储墨空间

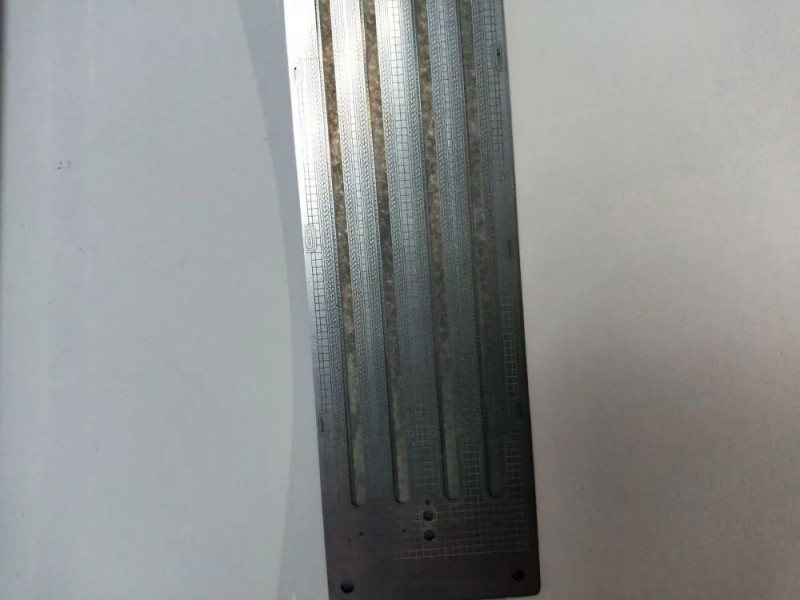

4.四条墨水凹槽总通道

5.供墨原理概述

如图所示，这是一个喷孔的喷射原理，空白区域是我们拆解喷头部分所说的凹槽，也就喷头内部的总墨水通道，墨水从凹槽的一端流入，当有开回流时，可以从另一端流出。凹槽顶部有细小的墨水通道可将墨水向上流入压电片下面超小的储墨空间，当接收到喷射信号时，压电片会根据波形设定的时间和强度弯曲，将墨水从超小的储墨空间内挤压并通过喷嘴喷出。

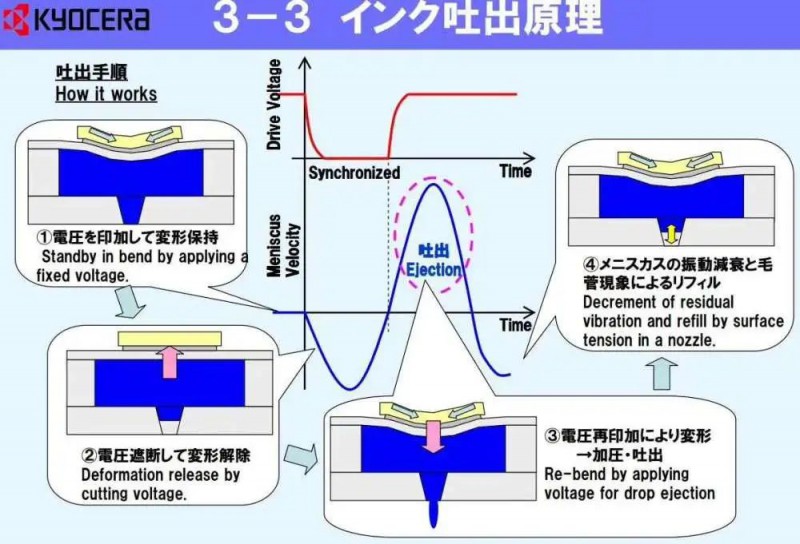

如上图所示，这是京瓷喷头墨滴在波形驱动下的挤压变形喷射过程。

结语

通过我们对京瓷喷头的介绍，喷头拆解和供墨原理解析，相信大家对京瓷喷头有了更深入的了解和认知。相对其他工业喷头，京瓷喷头11层喷嘴片这个构造设计让我们非常诧异，这意味着这款喷头的可修复性是非常艰难的，11层喷嘴片的粘合以及是哪一层喷嘴片有异常的查找修复都十分困难。但这恰恰是京瓷喷头制造技术的先进性，能把喷头做到这么精密而且打印速度、精度在市场上也有相对优势，这就是科技硬实力。
