编者：中喷网 饼饼
摘要
历经四十年技术迭代，3D打印（增材制造）已从实验室概念验证走向产业规模量产的关键节点。如01篇所梳理，从1984年查尔斯•赫尔（Charles Hull）发明立体光固化成型（SLA）技术至今，3D打印经历了技术萌芽、行业探索、技术扩散、产业爆发和规模化量产五个阶段的完整演进。根据《Wohlers Report 2026》数据，2025年全球增材制造产业规模达到242亿美元，同比增长10.9%；其中中国市场规模约合700亿元人民币，占全球份额近三成，是全球产业增长的核心引擎。从产业结构看，全球打印服务收入占比达到48%，远超设备销售（26%）、材料销售（20%）和软件销售（6%），这一结构变化印证了3D打印从”原型工具”向”量产工艺”的行业跃迁。
与产业规模质变相匹配的，是技术端对传统制造边界的持续突破：无模自由成型将复杂结构制造工序从”数十级”压缩至”一级”，拓扑优化轻量化实现远超传统工艺的力学性能，粉末床熔融等工艺将材料利用率提升至95%以上。在航空航天、医疗植入物等高端场景中，3D打印的技术成熟度已通过行业级量产验证——GE航空的LEAP发动机燃油喷嘴累计装机超25万件，卫星结构件通过3D打印实现30%-50%的减重幅度。但在产业化端，成本、效率、标准的多重瓶颈仍在制约技术的普及速度。全球航空航天领域3D打印技术渗透率仅为3.8%，汽车制造领域更低至0.8%，技术从”单点突破”到”规模化替代”仍有较长的路要走。
本文从制造范式重构与场景价值改造的双维度视角，系统拆解3D打印的核心技术能力，深度剖析其规模化发展的现实瓶颈，结合头部企业最新技术实践与全球各国技术竞争力对比，研判行业突破的可行路径。
一、从演进脉络看当前技术成熟度
01篇梳理了3D打印从1984年查尔斯•赫尔（Charles Hull）发明立体光固化成型（SLA）技术至今的四十年演进脉络。从产业生命周期视角，当前行业正处于“技术验证基本完成、规模化应用加速渗透”的关键阶段。这一阶段的核心特征是：七大主流工艺均已实现工业化级别的技术成熟度，各自在特定应用场景中形成了相对稳定的竞争优势，但离大规模替代传统制造工艺仍有成本、效率和标准三重门槛。
这一判断的核心依据是：七大主流工艺——立体光固化成型（SLA）、选择性激光烧结（SLS）、熔融沉积成型（FDM/FFF）、选择性激光熔化（SLM/DMLS）、材料喷射（MJ/PolyJet）、粘结剂喷射（BJ/3DP）和定向能量沉积（DED）——均已从实验室阶段迈入工业级量产阶段。以下逐一解析各工艺的技术原理、核心参数、典型设备与材料适配体系。
1.1 立体光固化成型（SLA）
SLA是最早实现商业化的3D打印技术，由3D Systems公司创始人查尔斯•赫尔（Charles Hull）于1986年推出首台商用设备SLA-1。其技术原理是通过紫外激光束（波长通常为355nm或405nm）按预设路径精准扫描液态光敏树脂表面，使选定区域逐层发生光聚合反应固化成型。
在核心工艺参数方面，工业级SLA设备的激光扫描速度通常为2-10m/s，高精度模式下可控制在1-3m/s；层厚精度范围为0.025-0.15mm，高端设备可实现0.01mm超薄层厚；成型尺寸精度可达±0.05-0.1mm；成型舱尺寸从桌面级145×145×175mm到大型工业级1500×750×550mm不等。
典型设备型号方面，3D Systems的SLA 750系列采用双激光器同步扫描系统，成型效率比单激光设备提升2倍以上。Formlabs的Form 3系列以25μm层厚精度和250mW激光功率主导桌面级市场，成型尺寸145×145×185mm。Protolabs的SLA设备可在1-3天内完成精密零件交付。
SLA工艺的材料体系以光敏树脂为核心，分为标准树脂、工程树脂（耐温可达130℃以上）、铸造树脂（含蜡成分用于熔模铸造）和生物相容树脂（通过USP Class VI认证）四大类。3D Systems的Accura系列树脂拉伸强度超过60MPa。
SLA工艺的核心优势是表面质量极高（粗糙度Ra可达0.4-1.6μm），成型精度稳定，适合牙科矫正器母模、珠宝熔模铸造蜡模、手术规划模型等场景。局限性在于：树脂韧性较差、成品脆性大，部分树脂存在轻微毒性需后处理，设备与材料成本高于FDM。
1.2 选择性激光烧结（SLS）
SLS由卡尔•德卡德（Carl Deckard）于1989年发明，其核心原理是利用高功率CO?激光器（波长10.6μm）或光纤激光器扫描聚合物粉末床，使粉末颗粒表面熔融粘结成型。与SLM将金属粉末完全熔化不同，SLS中粉末颗粒仅发生表面熔融，颗粒间通过”烧结颈”连接成型。
在核心工艺参数方面，工业级SLS设备的激光功率通常为30-200W（CO?）或50-500W（光纤）；扫描速度2-10m/s；层厚精度0.08-0.15mm；光斑直径0.1-0.6mm；成型舱温度控制精度±1-2℃，预热温度160-200℃；成型尺寸从300×300×400mm到700×380×580mm不等。
典型设备方面，EOS P500配备70W CO?激光器，成型尺寸420×420×700mm，支持200+小时连续作业。华曙高科Flight HT1001P采用光纤激光器方案，扫描速度较CO?方案提升30%以上，成型尺寸达1000×550×800mm。3D Systems SLS 380配备自动粉末回收系统，材料利用率可达85%以上。
SLS材料覆盖PA12（拉伸强度45-50MPa）、PA11、PEEK、TPU、PP等。华曙高科自研FS4200PA-F高温尼龙耐温达180℃以上。SLS核心优势是无需支撑结构（未烧结粉末天然充当支撑），成品强度高韧性好，可直接作为功能件。典型应用包括航空航天零件、汽车结构件、医疗植入物原型和工装夹具。局限性在于设备昂贵、表面呈多孔磨砂质感（Ra约6-10μm）、材料吸湿性强需严格环境控制。
1.3 熔融沉积成型（FDM/FFF）
FDM由斯科特•克伦普（Scott Crump）于1988年发明并获得专利（美国专利号5,121,329），随后创立Stratasys公司。其技术原理是将热塑性塑料线材送入加热喷嘴（温度180-300℃）熔融后逐层挤出沉积，冷却后固化成型。FFF（Fused Filament Fabrication）是FDM的开源等效称谓。
核心工艺参数方面，FDM喷嘴温度根据材料为180-300℃（PLA 190-220℃，ABS 230-250℃，PEEK 360-400℃）；热床温度40-120℃；层厚精度0.05-0.4mm；喷嘴直径0.25-1.0mm（标准0.4mm）；打印速度20-500mm/s（工业级通常50-150mm/s）；定位精度可达±0.05mm。
典型设备方面，消费级市场中Prusa MK4以开源生态主导中高端市场，Bambu Lab X1 Carbon以500mm/s最高速度和20000mm/s²加速度引领技术迭代，创想三维K1凭千元级定价占据全球首位——中国企业占据全球消费级设备96%产能，2024年出货量达410万台，预计2029年增至1340万台。工业级市场中Stratasys F900成型尺寸达914×610×914mm，通过FAA和NADCAP认证，是航空航天行业主要认证设备。
FDM材料种类最丰富，覆盖PLA、ABS、PETG、尼龙、PC、PEEK、ULTEM（耐温216℃）和碳纤维增强复合材料。Markforged Onyx材料拉伸强度达71MPa，可替代部分铝合金功能件。
FDM核心优势是成本极低（桌面级千元级）、材料广泛、操作简便。局限性在于精度较低（表面粗糙度Ra约12-25μm）、各向异性突出（层间结合强度为面内60-80%）、需支撑结构。主要适配原型验证、工装夹具和教育场景。
1.4 选择性激光熔化（SLM/DMLS）
SLM是当前工业级金属3D打印的主流技术路径。其技术原理是通过高功率光纤激光器（波长1064nm或1070nm）按预设轨迹在惰性气体保护舱内熔化金属粉末层，完全熔化后快速冷却凝固形成冶金结合结构，致密度可达99.9%以上。
核心工艺参数方面，激光功率通常为400W-12kW（单激光400W-1kW，多激光4-12kW）；扫描速度0.5-10m/s；光斑直径70-200μm；层厚精度0.02-0.06mm；氧含量控制低于100ppm（航空级低于50ppm）；成型舱预热部分设备可达200℃；成型尺寸从125mm到800×400×500mm不等。2025年云耀深维Micro-LPBF技术将层厚压缩至5μm，表面粗糙度Ra降至0.8μm级，重新定义了金属增材制造精度边界。
典型设备方面，EOS M 400-4配备四台400W激光器，成型尺寸400×400×400mm，是航空航天批量生产主力机型。SLM Solutions NXG XII 600配备12kW总功率，打印速度超1000cm³/h。铂力特BLT-S800成型尺寸800×400×500mm，六激光系统，通过AS9100D认证。华曙高科FS421M采用光束整形技术，高反材料扫描速度提升近30%。
SLM可打印钛合金、铝合金、镍基高温合金、钴铬合金、不锈钢、铜合金等。钛合金TC4打印态拉伸强度约1100-1300MPa，延伸率8-15%。西安赛隆TC4粉末球形度≥98%、氧含量≤80ppm，达国际航空标准。
SLM核心优势是致密度≥99.9%、力学性能接近锻件、精度±0.05-0.1mm。局限性在于设备昂贵（300万-2500万元）、材料成本高（钛合金粉末数千元/公斤）、打印速度慢（10-30cm³/h）、后处理复杂。
1.5 材料喷射（MJ/PolyJet）
材料喷射（MJ）技术以Stratasys的PolyJet为代表，其原理类似喷墨打印机的三维版本：打印头将液态光敏聚合物以极微小液滴（直径约16-32μm）选择性喷射到构建平台上，UV固化灯即时固化每一层。通过多打印头协同，可实现多材料、多颜色同步成型。
核心参数方面，PolyJet喷射分辨率可达16μm，层厚精度0.014-0.027mm（最薄），X/Y分辨率600-1200DPI；成型尺寸精度±0.05-0.1mm；尺寸范围从桌面级到1000×800×500mm大型工业级。J850 Pro支持同时加载7种材料、超50万种颜色组合，硬度从Shore A 27到Shore D 85。
典型设备方面，Stratasys J850 Prime成型尺寸490×390×200mm，面向产品设计和精细原型。3D Systems ProJet MJP 5600可同时加载5种VisiJet材料，成型尺寸518×381×300mm，蜡质支撑可通过加热轻松去除。联泰科技以高性价比策略切入牙科市场。
MJ材料分刚性、柔性（Shore A 27-95）、透明（透光率85%以上）、生物相容和铸造蜡质五大类。Agilus30模拟橡胶触感，VeroUltraWhite适配外观原型。
MJ核心优势是全局精度最高、表面质量极佳（Ra约0.5-2μm）、多材料多颜色一体成型。局限性在于材料成本高（数千元/公斤）、耐温低于60℃、韧性不足，设备价格50万-300万元。
1.6 粘结剂喷射（BJ/3DP）
粘结剂喷射（BJ）技术由麻省理工学院Emanual Sachs教授于1993年发明，其核心原理是逐层铺设粉末后通过喷头选择性喷射粘结剂使粉末粘合成型。金属BJ需后续脱脂和高温烧结，砂型3DP则直接用于铸造。
核心参数方面，喷头分辨率600-1200DPI；层厚精度0.05-0.3mm；打印速度200-4000cm³/h，是所有3D打印工艺中最快的；成型尺寸范围极大，砂型设备可达4000×2000×1000mm。粘结剂分水系（砂型铸造）、溶剂型（金属粉末，需脱脂）和反应型（成型强度更高）三大类。Desktop metal的SPJ技术将打印速度提升至传统BJ的10倍以上。
典型设备方面，Desktop metal P-1成型尺寸200×200×100mm，适配不锈钢、铜、钛合金。ExOne S-Max Pro成型尺寸2200×1000×800mm，每小时可打印超100升砂型。voxeljet VX4000是全球最大砂型3D打印设备，成型尺寸达4000×2000×1000mm。华曙高科BJ系列以高性价比切入国内铸造市场。
BJ核心优势是速度极快、尺寸不受限、设备成本低（50万-200万元）。局限性在于金属件致密度仅95-98%（低于SLM的99.9%）、尺寸收缩率15-20%、后处理复杂。砂型3DP可直接用于铸造，是汽车复杂铸件快速制造的核心技术。
1.7 定向能量沉积（DED）
定向能量沉积（DED）通过激光、电子束或等离子弧等高能量热源，将同步送入的金属粉末或丝材在基材上熔化堆积成型。按能量源分为激光粉末DED、激光送丝DED、电子束DED（EB-DED）和等离子弧DED（WAAM）四类。
核心参数方面，激光功率2-20kW（送粉式）或0.5-10kW（送丝式）；光斑直径0.5-10mm（远大于SLM）；层厚精度0.3-5mm；成型尺寸理论上无上限（已可实现数米级）；沉积效率1-10kg/h（送丝式可达10kg/h以上），远超SLM。
典型设备方面，Optomec LENS配备500W-4kW激光器，支持4-5轴运动控制，广泛应用于发动机叶片修复。Sciaky EBAM 300成型尺寸达5798×1219×1219mm，是全球最大金属3D打印设备之一，沉积速度7-20kg/h。Meltio M450采用激光送丝技术，材料利用率接近100%。国内北航王华明团队开发20kW以上超高功率设备，可成型超4米大型钛合金结构件，已用于C919大飞机制造。
DED可打印几乎所有可焊接金属材料及梯度材料。独特优势是大尺寸成型、可修复零件、材料利用率高（送丝式近100%）。局限性在于精度较低（±0.5-2mm）、表面粗糙度较高（Ra约10-50μm），需配合CNC加工。
上述七大工艺各有明确的场景适配边界，共同构成了3D打印技术覆盖从消费级原型到工业级功能部件的全场景能力体系。从精度维度看，MJ/PolyJet（±0.03mm）> SLA（±0.05mm）> SLM（±0.05mm）> SLS（±0.1mm）> FDM（±0.1mm）> BJ（±0.2mm）> DED（±0.5mm）；从效率维度看，BJ > DED > SLS > MJ > SLA > SLM > FDM；从成本维度看，FDM < BJ < SLA < SLS < MJ < DED < SLM。不同工艺在技术参数上的差异化定位，决定了其在产业链中不可替代的生态位。
二、核心优势：重构生产制造逻辑
作为颠覆性制造技术，3D打印的核心价值并非简单”替代传统工艺”，而是以”增材制造逻辑”重构生产制造的全流程体系——其技术价值的本质，是突破传统工艺的”制造边界限制”，释放被长期压制的”设计自由”。以下从四大维度系统拆解3D打印的核心技术能力。
2.1 无模自由成型与极致设计自由度
传统减材制造与等材制造的核心限制，是”模具导向设计”的底层逻辑：零件制造的前提是先适配模具精度、结构强度和量产工艺的要求。这一限制的直接结果是”设计方案被制造能力束缚”——工程师即便设计出理论最优结构，若现有模具工艺无法实现，也只能退而求其次，降低设计标准以适配量产工艺。
3D打印完全击穿了这一限制边界：其无需模具、只需数字模型的成型逻辑，将设计端从工艺桎梏中解放出来，理论上可实现任意复杂几何结构的一体化成型。拓扑优化结构、仿生多孔结构、内部随形冷却流道等传统工艺无法落地的高复杂度设计，在3D打印体系中均具备量产可行性。
这一能力的价值在空客的量产项目中得到直观体现。基于Stratasys工业级增材制造平台，空客目前每年生产超过25000件具备飞行认证资质的聚合物零件，部署于A320、A350等多型号飞机中，总飞行部件数量已突破20万件。舱门观察窗组件被一体化打印为单一复杂构件，交付周期缩短85%，整体重量减轻43%，装配误差率降至传统工艺的十分之一。
无模成型的另一项关键价值在于复杂内部管路结构的一体化制造。传统工艺需”分体制造+密封装配”，多部件密封面是长期运行的风险点；3D打印可一次性成型封闭内流道结构。国星宇航将卫星天线基座、燃料贮箱支架整合为一体化打印构件，预置燃料传输流道，整体结构重量降低近三成，彻底消除了多部件装配的管路泄漏风险。
2.2 复杂结构制造与零件整合优势
3D打印突破的第二项制造边界，是”复杂结构制造的成本不可控性”。传统工艺中，零件复杂度提升意味着工序步骤增加、设备精度要求提升和不良率上升；而3D打印”按模型轮廓逐层堆积”的成型逻辑，使复杂曲面与简单平面的成型难度、耗时、成本不存在显著差异。拓扑优化结构、仿生多孔结构、异形封闭管路等传统工艺无法落地的高难度结构，因此具备了量产可行性。
这一价值的标杆性验证出现在航空发动机领域。GE航空的LEAP系列发动机燃油喷嘴是全球首个十万级量产的金属3D打印部件，采用仿生化复杂曲面扭旋结构。传统工艺将其拆分为20个独立精密零部件分别加工后焊接装配，3D打印直接整合为一个整体——零件数量减少95%，重量减轻25%，耐高温性能提升40%，疲劳寿命延长30%。截至2025年GE累计交付超25万件，节省燃油成本超2亿美元。
在汽车领域，比亚迪将电池托盘加强支架与安装座整合为一体化打印构件，重量减轻25%，前期开发成本降低近七成，已在高端新能源车型中量产应用，单车型年规模超10万件。
2.3 高材料利用率与减材制造的价值逆转
传统制造工艺的原材料浪费问题十分突出。以航空航天金属零部件为例，传统”锻打+CNC加工”最终成型的工件重量仅占毛坯料的7%-30%，意味着70%以上原材料被作为切屑浪费。对钛合金、高温合金等昂贵材料而言，这一浪费成本极为显著。
3D打印的增材逻辑从底层逆转了这一结构：只在需要的位置堆积材料，未熔化粉末可回收再利用，理论利用率最高达95%以上。国内某航空制造企业采用SLM工艺配合粉末回收系统，将钛合金结构件材料成本从150元/克降至80元/克，年节约超45万元。华曙高科SLS工艺的高效粉末回收系统将材料成本降低约28%。在高端制造场景中，材料端节约的成本足以抵消设备初期投入增量，形成全生命周期成本优势。
2.4 定制化生产与批量定制的能力突破
传统制造工艺的核心逻辑是”规模化降低成本”——只有达到一定量产规模，才能摊薄模具、生产线调试和人工成本的单件占比。这一逻辑的短板是无法兼顾”规模成本”与”定制化需求”：在传统工艺体系中，定制化产品的单件成本是规模化量产的数倍甚至数十倍。
3D打印”无模、数字驱动、单点成型”的特性，使其天然适配”个性化定制”与”小批量快速交付”这类传统工艺无法覆盖的场景——这也是当前3D打印产业化落地最成熟、最广泛的价值场景。
医疗领域的骨科植入物制造是最具代表性的行业级验证案例。骨科植入物对人体适配性有着极端要求：不同患者的骨骼尺寸、病灶区域轮廓存在天然差异，传统工艺的标准化植入物无法精准匹配。3D打印技术在获取患者CT、核磁共振等影像学数据的基础上，可完成个性化植入物的精准三维建模，随后通过SLM工艺制造出完全贴合患者骨骼截面尺寸的个性化假体。
爱康医疗的3D打印椎间融合器采用SLM钛合金工艺，仿生多孔结构精准匹配人体骨小梁参数，2025年累计临床应用超15万例，融合成功率98.2%，较传统假体提升5.7个百分点。上海九院通过SLA打印1:1手术导板+SLM制造个性化钛合金修复假体，适配精度±0.1mm，手术时间从4小时缩短至1.5小时，年均完成800余例复杂颌面修复手术。
工业级场景中，蔚来汽车采用FDM工艺打印工装夹具，单件成本降低75%，交付周期从7天缩短至12小时。吉利汽车建立分布式3D打印备件中心，备件库存降低80%，偏远地区交付周期从15天缩短至24小时。
三、技术优势的成本量化分析
上述四大核心优势的技术价值已在多个行业标杆案例中得到充分验证。但要客观评估3D打印技术的产业化竞争力，需要将技术优势转化为可量化的经济价值。以下从五个价值维度进行成本量化分析。
3.1 设计自由度释放的经济价值
设计自由度的直接经济价值体现为”设计方案优化带来的全生命周期成本节约”。拓扑优化可在保证结构强度前提下将零件重量减轻30%-50%，按近地轨道每公斤发射成本约10万美元计算，单颗大型通信卫星减重300kg即可节省约300万美元发射成本。飞机结构重量每减轻1%，燃油效率提升约0.75%，单架A350在25年服役周期内可节约约600万美元燃油成本。
设计自由度还体现为”零件整合带来的装配成本节约”。GE LEAP发动机燃油喷嘴将20个零件整合为1个，装配工序归零，单件成本降低30%，累计装机25万件节约超7500万美元。比亚迪电池托盘一体化方案前期开发成本降低70%，开发周期缩短3-4个月。
3.2 材料利用率提升的直接成本节约
材料利用率的经济价值在小批量、高附加值场景中尤为突出。以航空钛合金结构件为例，传统工艺的材料利用率约10%-20%，3D打印可达90%以上——这意味着同样生产1kg成品零件，传统工艺需消耗5-10kg原材料，而3D打印仅需约1.1kg。按航空级钛合金毛坯料价格约30万元/吨计算，单件重量5kg的零件，仅原材料成本一项，3D打印方案即可节约1.2万-4.5万元。
华曙高科的量产数据提供了更精确的对比：其SLS工艺在汽车内饰件的量产场景中，通过高效粉末回收系统将材料利用率从传统注塑工艺的65%提升至90%以上，单件材料成本降低约28%。对于年量产规模达数万件的零部件而言，这一材料成本节约累计可达数百万元级别。德国Fraunhofer研究所开发的闭环回收系统进一步提升了材料利用率：通过筛分、氧化还原、重熔工艺，使金属粉末的循环利用率超过95%，回收粉末的流动性保持率不低于新粉的90%。
3.3 定制化生产的边际成本递减效应
传统制造的定制化成本曲线极为陡峭：从标准化量产转向单件定制，单件成本通常上升5-20倍（主要来自模具重制、生产线调试和专用工装开发）。3D打印的定制化边际成本近乎为零——从打印第1件到第100件，设计变更不增加任何额外成本，单件成本仅取决于材料用量和打印时间。
在医疗领域，这一特性创造了巨大的社会价值和经济价值。爱康医疗的3D打印椎间融合器虽然单件制造成本高于标准化植入物约30%-50%，但由于精准匹配患者骨骼结构，术后融合成功率提升5.7个百分点，二次手术率降低约60%。按每次翻修手术费用约10万元计算，3D打印植入物的全生命周期医疗成本反而低于标准化植入物约40%。在工业场景中，蔚来汽车的FDM工装夹具单件生产成本较传统CNC加工降低75%，且可在12小时内完成交付——相比传统方式的7天交付周期，生产线等待时间减少83%，产能损失大幅降低。
3.4 供应链重构的综合成本优化
3D打印对供应链的重构价值，集中体现在”分布式制造”和”按需生产”两大模式的成本优化中。如03篇所分析的，分布式制造模式可将工业级设备的利用率从传统代工模式下的不足30%提升至65%以上，部分头部平台甚至达78%，完全覆盖设备折旧成本并实现规模化盈利。
按需生产模式的价值在备件供应链中尤为突出。宝马集团将2000多种停产车型备件数字化后，每年节省备件仓储及物流成本超2亿欧元。波音787项目的数字仓库将部分结构件库存从1200件降至50件，库存成本降低78%。更关键的是响应速度——传统备件的全球调货周期通常需要7-15天甚至更长，而分布式按需生产可将偏远地区的备件交付周期压缩至24小时以内，大幅降低了飞机停场和汽车停产造成的间接损失。
3.5 综合价值评估模型
综合上述五维度的量化分析，3D打印的技术优势在不同应用场景中的经济价值呈现显著差异。在小批量（50-200件）、高复杂度（内部流道/拓扑优化结构）、高材料成本（钛合金/高温合金）、高定制化需求（医疗植入物/航空备件）的场景中，3D打印的综合成本优势最为突出，通常可降低全流程成本30%-70%。而在大批量（1000件以上）、低复杂度（简单几何形状）、低材料成本（普通钢/铝）的标准化零件生产中，传统工艺仍保持显著的成本优势。这一”场景适配性”特征是判断3D打印产业化落地可行性的核心量化依据。
四、3D打印 vs 传统制造工艺：成本对比模型
为了更系统地理解3D打印技术的产业化竞争力，以下从设备成本、材料成本、时间成本、人力成本和模具成本五个维度，建立3D打印与传统制造工艺（CNC加工、铸造、注塑）的量化成本对比模型。
4.1 设备成本对比
工业级3D打印设备的初期投入远高于传统制造设备。主流工业级SLM金属打印设备的市场价格在300万-1000万元（国产）和800万-2500万元（进口）不等，配置多激光系统的大型设备价格更高，是传统同精度级CNC加工中心的3-5倍。SLS高分子粉末烧结设备价格为100万-500万元，FDM工业级设备为10万-50万元，BJ金属设备为50万-200万元。
相比之下，传统制造设备的价格区间更为分散：三轴CNC加工中心约30万-100万元，五轴CNC约150万-500万元；压铸机约50万-300万元；注塑机约20万-200万元。但传统制造的成本优势在于设备通用性强——一台CNC可加工多种材料、多种零件，而3D打印设备通常专用于特定工艺和材料体系。
值得注意的是，3D打印设备的使用寿命和利用率直接决定了单件成本中的设备折旧占比。行业数据显示，工业级金属3D打印设备的平均使用寿命约8-10年，年有效工作时长约4000-6000小时；设备利用率需达到65%以上才能覆盖折旧成本。目前国内多数代工企业的设备利用率不足30%，严重制约了成本竞争力。
4.2 材料成本对比
3D打印材料的单位价格普遍高于传统原材料。以金属粉末为例：航空级钛合金粉末（TC4）的市场价格为2000-5000元/公斤，而同等成分的钛合金锻件毛坯料价格约为300-500元/公斤——粉末价格是传统材料的5-10倍。镍基高温合金（Inconel 718）粉末价格约3000-8000元/公斤，而棒料价格约500-1000元/公斤。铝合金（AlSi10Mg）粉末约200-400元/公斤，而铝棒料仅约30-50元/公斤。
高分子材料方面，工业级SLS用PA12粉末价格约200-400元/公斤，而注塑级PA12粒料仅约50-100元/公斤。工业级FDM用PEEK线材价格约3000-5000元/公斤，而注塑级PEEK粒料约1000-2000元/公斤。材料成本高企的原因在于：3D打印对材料的形态（高球形度粉末、均匀线径）、纯度（低氧含量、低杂质）和性能（流动性、熔融特性）有特殊要求，生产工艺复杂、产量规模有限。
但3D打印在材料利用率上的优势可部分抵消材料单价的高昂。综合计算”材料单价×材料消耗量”的总材料成本，在小批量、高复杂度零件场景中，3D打印的材料总成本通常低于传统工艺30%-50%；但在大批量、简单结构零件场景中，传统工艺的材料成本优势仍然显著。
4.3 时间成本对比
时间成本的对比需要从”生产准备时间”和”实际制造时间”两个维度分析。
生产准备时间方面，传统工艺需要制造模具、工装夹具和专用刀具，通常需要数周至数月。注塑模具的开发周期约4-12周，压铸模具约6-16周，精密冲压模具约8-20周。而3D打印无需任何模具准备，从数字模型到开始打印通常只需数小时至1-2天的切片处理和工艺参数设置。这一优势在产品开发迭代和小批量试制场景中极为突出，可将产品研发周期缩短50%-80%。
实际制造时间方面，3D打印的单件成型速度通常慢于大批量传统工艺。SLM金属打印速度约10-30cm³/h，完成一个复杂航空结构件（体积约500cm³）需要约17-50小时；SLS打印速度约30-80cm³/h；FDM约10-50cm³/h。相比之下，CNC加工一个同尺寸零件通常需要数小时至1天；注塑成型一个零件仅需数十秒至数分钟（但需加上数周的模具开发时间）。
后处理时间方面，3D打印的后处理工序（支撑去除、热处理、表面处理、精度检测）通常占生产总时间的35%-50%，其中金属件的热处理需要4-8小时，复杂流道内部的支撑去除和抛光可能需要手工操作数小时。传统工艺的后处理通常更为标准化和自动化。综合全流程时间，对于50-200件的小批量生产，3D打印通常具有明显的时间优势；超过1000件后，传统工艺的模具投入被大量摊薄，时间优势逐渐显现。
4.4 人力成本对比
3D打印的人力成本结构与传统制造存在本质差异。传统工艺依赖CNC编程工程师（年薪30万-50万元）、焊接技师（20万-35万元）等技能工人。3D打印需要掌握机械、材料、光学和软件的复合型人才，年薪约40万-80万元，是传统技术人员的近2倍。但3D打印在后处理环节仍高度依赖人工——当前人工操作占比超70%，是制约成本下降的关键瓶颈。
华曙高科的自动化后处理产线将支撑去除、研磨抛光、精度检测整合为自动生产线，效率提升近三成，人工成本占比降低近四成，这将是未来人力成本优化的核心突破口。
4.5 模具成本对比
模具成本是传统制造工艺中最具”规模敏感性”的成本项。精密注塑模具的价格通常为5万-50万元（复杂汽车零部件模具可达100万元以上），压铸模具约10万-80万元，精密冲压模具约20万-200万元。在小批量生产中，模具成本占单件成本的比例极高——生产100件时分摊到单件的模具成本为500-5000元/件，生产10000件时仅为5-50元/件。
3D打印完全消除了模具成本，这是其在”小批量、多品种、快速迭代”场景中最核心的成本优势。对于年需求量低于500-1000件的零件，3D打印通常具有综合成本优势；超过这一规模后，传统工艺的模具摊薄效应开始显现。某无人机厂商的验证数据印证了这一临界点：机身支架生产数量低于800件时，3D打印总成本比模具制造低35%；超过1000件后，模具制造的单件成本优势开始显现。
4.6 综合成本模型总结
综合五维度成本分析，3D打印与传统制造工艺的成本对比呈现出清晰的”场景分界”特征：
对比维度 3D打印 传统工艺（CNC/铸造/注塑） 成本优势临界点
设备成本 300万-2500万元 30万-500万元 高利用率（>65%）下折旧可控
材料单价 粉末/线材价格为原材料3-10倍 原材料价格低 高利用率+粉末回收可部分抵消
材料利用率 85%-95%+ 10%-30%（减材）/ 60-80%（等材） 高端材料场景中总材料成本更优
生产准备时间 数小时-2天 数周-数月 小批量、快速迭代场景中优势显著
单件成型时间 数小时-数天 数分钟-数小时（不含模具） 大批量（>1000件）中劣势明显
模具成本 0 5万-200万元 <500-1000件时优势显著
综合经济批量 50-500件 1000件以上 50-500件 vs 1000件+
这一成本模型揭示了一个核心结论：3D打印技术的产业化竞争力并非”全面替代”传统制造，而是在特定的”高复杂度、小批量、高材料成本、高定制化”场景窗口中构建差异化成本优势。这一结论也是后续瓶颈分析和破局路径讨论的基础逻辑。
五、发展桎梏：规模化应用的多重瓶颈
尽管技术突破持续验证了3D打印的”高端制造能力”，但从”高端技术验证”到”大规模产业化普及”，仍有多重行业级现实桎梏需要打破。2025年的产业数据清晰印证了这一点：在全球金属增材制造技术的重点应用市场——航空航天领域，其技术渗透率仅为3.8%；在汽车制造等民用制造领域，技术渗透率更低至0.8%。这意味着，3D打印虽能实现”单点技术突破”，但在经济批量、稳定交付、标准可追溯的工业化量产场景中，仍无法对传统制造工艺形成规模化替代。
造成这一局面的原因，并非技术成熟度不够，而是“全流程经济效率不达标”——其背后的根源，是成本结构、生产效率、质量标准、场景认知、供应链协同、人才供给和环境可持续性七大维度的底层约束。
5.1 成本桎梏：设备与材料的双重高成本
在制造业场景中，一项技术能否被规模化采用，核心判断标准并非”技术是否先进”，而是”全流程成本是否优于传统工艺”。当前3D打印规模化应用的首要瓶颈，正是”综合成本不具备量产优势”——这一瓶颈并非单一环节的高成本，而是由设备、材料、后处理、运维多环节成本叠加形成的”全流程成本劣势”。
设备端，主流工业级SLM金属打印设备的市场价格在300万-1000万元不等，配置多激光系统的大型设备价格更高，是传统同精度级CNC加工中心的3-5倍。同时，设备运维成本显著高于传统工艺：核心部件维护成本高、复合型技术人才薪资成本高——工业级3D打印设备的操作、调试、维护要求技术人员同时掌握机械、材料、软件、光学等跨学科专业知识，这类人员的年薪成本是传统制造业技术人员的近2倍。更关键的是，2024年全球工业级金属打印设备的平均故障间隔时间（MTBF）仅为120小时，距离汽车制造行业要求的连续无故障运行1000小时标准，仍有近10倍的差距。
材料端，3D打印对材料的配方、形态、物理性能有特殊要求。以金属打印为例，专用金属粉末需要满足高球形度（≥95%）、窄粒径分布（D10-D90跨度<30μm）、低氧含量（航空级<100ppm）、高流动性（霍尔流速<25s/50g）的严苛要求——这些指标直接决定了打印件的致密度、精度和力学性能。当前国内高端材料的技术稳定性与国际头部供应商仍有显著差距：以航空级钛合金粉末为例，国内产品批次间粒径分布偏差超过5%的情况占比达18%，会直接导致打印件的层间结合强度波动±15%——在航空航天、医疗等对稳定性要求极高的场景中，这一波动幅度无法通过行业级质量验证。因此，高端材料仍依赖进口，而进口粉末的价格是传统铸造原材料的3-5倍；航空级钛合金粉末、高温合金粉末的市场价格更是达到数千元/公斤。材料成本在金属打印件全流程成本中的占比高达30%以上。
后处理端，其成本问题是长期被行业忽略的”隐性成本增量项”。由于工艺特性，打印完成后的工件无法直接满足装配精度要求，需要经过支撑去除、应力消除、机加工、研磨抛光、喷砂、精度检测等多道后处理工序。行业平均数据显示，后处理环节占整个制造工序的比例最高可达60%，占综合成本的比例最高可达60%；其中，航空航天领域复杂金属件的后处理成本占比高达50%以上，部分高端件的后处理成本甚至超过了材料成本与设备成本之和。更关键的是，当前后处理环节中人工操作占比超过70%，人工操作的稳定性不足容易造成工件精度损失甚至报废。
5.2 效率桎梏：与大规模量产要求脱节
“成本优势”的前提是”效率达标”，而3D打印当前最核心的量产瓶颈正是”批量生产效率过低”——这一瓶颈并非”设备打印速度慢”，而是由”打印速度+后处理速度+检测速度”多环节共同决定的”全流程量产效率不达标”。
从前端打印环节看，当前工业级SLM设备的打印速度集中在10-30cm³/h；即使采用多激光系统的大型设备，打印速度也仅为850cm³/h——这一效率水平仅为传统铸造工艺的百分之一左右。更关键的是，这一效率水平无法兼顾精度与强度：在实际量产场景中，工程师往往需要通过降低单层扫描速度、降低铺粉层厚的方式提升打印精度，这一调整会直接将打印效率降低30%以上。行业
数据显示，当SLM设备的扫描速度超过上限值时，打印件的内部缺陷率会从0.5%上升至8%以上——这一缺陷率是航空航天、汽车等高端行业无法接受的。
FDM工艺的效率瓶颈更为突出：受限于材料熔融流动性与挤出量，主流工业级FDM设备的打印速率集中在30-50mm/s；一旦超过这一速度上限，就会出现挤出量不稳定、层间结合强度不足的问题。当打印速度超过60mm/s时，打印件的尺寸误差容易超过±0.1mm，无法满足高端工业级装配精度要求。2024年潮阔公司发布的迅影光S1 Pro虽然将消费级FDM打印速度突破到1200mm/s，被权威机构认证为”全球最快消费级FDM 3D打印机”，但这一速度突破主要针对消费级PLA材料，在工业级工程材料的高速高精度打印方面仍有显著差距。
即使前端打印效率得到提升，后处理环节的效率短板也会严重制约整体量产效率。金属打印件的后处理需要经过10道以上工序，平均耗时占生产总时间的35%-50%；其中仅热处理工序就需要4-8小时，复杂流道内部的支撑去除、抛光需要技术人员手工操作数小时之久。
全流程效率瓶颈的最终结果，是”量产规模经济性不达标”。行业数据显示，3D打印的经济批量区间仅为50-200件；超过这一规模后，传统铸造、冲压工艺的单件成本持续下降，而3D打印的单件成本因设备运维、人工成本的刚性限制基本保持稳定，成本优势被完全抵消。某无人机厂商的验证数据印证了这一点：机身支架生产数量低于800件时，3D打印总成本比模具制造低35%；超过1000件后，模具制造的单件成本优势开始显现，3D打印在成本、效率上均失去竞争优势。
5.3 质量控制与标准化体系建设滞后
工业级量产的核心前提是”工艺成熟度可量化、质量可追溯、过程偏差可控制”。当前3D打印行业的核心短板，是缺乏一套成熟的、被行业广泛认可的”全流程质量控制标准体系”——这一缺失直接导致”工艺参数不稳定、批量生产一致性不足、质量追溯不闭环”的行业性问题。
质量控制的核心难点在于”工艺过程的可控性”。3D打印的整个成型过程对工艺参数的波动极为敏感——打印速度、激光功率、铺粉层厚、材料粒径分布、成型舱温度、氧气浓度等超过200个参数都会对最终产品的性能产生影响。而行业内至今没有形成统一的工艺参数控制标准，更没有形成”参数波动-性能影响”的量化标准体系。多数国内设备企业的工艺参数库基于多次技术验证数据积累形成，缺乏针对不同材料、不同场景的定制化理论支撑；即使是同一企业的同类型设备，在相同工艺参数下批量打印的工件力学性能偏差也会超过±10%。行业数据显示，金属打印件的缺陷多数源于工艺参数不稳定，其中因激光功率波动、铺粉不均、材料批次性能波动导致的缺陷占比高达近八成。
更关键的是，行业缺乏”流程化的质量管控标准与追溯体系”。当前国内多数企业的质量管控集中在”打印完成后的成品检测环节”，对材料批次检测、打印过程参数监控、后处理工艺参数检测缺乏标准化流程。以航空航天领域为例，欧洲宇航局（ESA）、美国国家航空航天局（NASA）均拥有完善的增材制造工艺标准规范，但国内缺乏这类权威的、细分场景的行业级标准。在质量检测环节，行业内主要依赖人工目视、超声波检测、X射线断层扫描（CT）等方式，缺乏自动化缺陷检测手段；更关键的是，这类检测只能在打印完成后进行”结果性检测”，无法在打印过程中对熔池形态、温度场变化等关键参数进行实时监控和及时修正。
5.4 技术成熟度的场景适配性不足
现有工艺的”场景适配性存在明显短板”——部分技术验证级的场景，实际量产的技术成熟度不足；行业的技术能力无法覆盖部分高端工业级场景的极限工况要求。
大尺寸构件成型是首要技术难点。国内企业可量产的最大设备成型尺寸为1.2米×1.2米×0.8米；而空客的APWorks基地已配置成型尺寸达4米级的大型工业级打印机——这一差距直接限制了国内大尺寸构件的一体化成型。大尺寸构件在成型过程中会累积大量热应力，容易导致变形、开裂；当前国内超过八成的1米以上大型工业级构件无法实现一体化打印，需要采用”分体打印+精密拼接”方案，而拼接后的构件整体强度比一体化成型标准损失约15%。华曙高科、铂力特等头部企业正在开发多模块拼接打印技术，通过软件算法对拼接区域的应力场进行预先补偿，有望将强度损失控制在5%以内。
材料端的场景适配性短板更为突出。行业内缺乏适配极端工况场景的高端专用材料：部分航空航天、能源装备部件需要在高温（>1000℃）、高压（>100MPa）、高腐蚀的极端工况环境下长期运行，而当前国内的材料技术储备无法完全支撑这类场景的工艺参数验证。例如，适配航空发动机燃烧室环境的耐高温陶瓷基复合材料（CMC）的3D打印工艺仍处于实验室阶段，距离工程化应用至少还有3-5年的技术验证周期。国内材料企业缺乏”材料-工艺-场景”的一体化应用方案支撑，下游企业需要花费大量时间验证材料与设备、工艺的适配性，进一步拉长了技术验证周期。
工艺端的适配性短板也制约了场景范围的扩大。当前3D打印工艺主要适配单一材质成型需求，行业内缺乏成熟的”多材料混合打印、异种材料冶金结合”工艺方案。在实际工况中，大量零部件需要”不同部位采用不同材质以适配不同性能要求”——例如部分航空发动机叶片需要在高温区采用耐高温合金、在连接区采用高强度合金——这类构件的制造仍是当前3D打印工艺的技术空白。华曙高科、铂力特等头部企业通过定制化光学系统和动态工艺参数匹配方案，已在两种材料的结合界面上取得阶段性突破，界面结合强度达到母材的70%-80%，但距离工程化量产仍有差距。
5.5 认知与供应链协同壁垒
行业的长期技术瓶颈，是市场端”认知与应用经验的双重不足”。
从需求端看，国内制造企业对3D打印的认知仍停留在”快速原型、非主要受力件制造”的阶段，对技术的真实能力、适用场景和综合成本的降本潜力缺乏清晰、客观的认知。多数企业不会将3D打印作为核心量产工艺的备选方案，甚至部分企业在设计端就直接排除了3D打印技术的应用可能性。根据AMPOWER 2026年针对全球500家制造企业的调研，仅有23%的企业将3D打印纳入核心制造工艺的评估范围，67%的企业仍将其定位为”原型辅助工具”。
从供应链端看，3D打印的产业链覆盖设备、材料、工艺、软件、服务五大环节，需要多环节技术协同支撑。但当前国内产业供应链各环节之间缺乏有效的技术协同机制，材料企业、设备企业、工艺软件企业缺乏对下游终端场景的深度理解，没有形成”材料-设备-工艺-场景”的一体化成熟应用方案。行业能够提供从产品设计优化、工艺参数配置、批量生产、后处理到检测全流程服务的头部供应商较少——尤其是在工艺方案设计、质量检测认证等环节缺乏专业第三方服务机构支撑，直接制约了行业的普及速度。
5.6 跨领域协同瓶颈：人才、配套与知识产权
人才短缺是全球增材制造产业面临的共性瓶颈。据Wohlers Associates的专项调研，2025年全球增材制造领域的专业人才缺口约为12万人，涵盖材料科学家、工艺工程师、设备研发工程师、质量控制工程师和应用开发工程师五大核心岗位。中国市场的缺口尤为突出——随着国内工业级应用场景的快速扩展，预计到2027年国内增材制造专业人才缺口将达4.5万人。当前国内高校中开设增材制造专业方向的院校不足50所，年毕业生仅约5000人，远不能满足产业需求。更为严峻的是，既懂材料科学又懂设备工艺、还了解下游应用场景的”复合型工艺工程师”尤为稀缺，年薪已涨至60万-120万元，仍供不应求。
产业链配套不足是制约规模化量产的隐性瓶颈。3D打印产业链上游的关键零部件——高功率光纤激光器（≥500W）、高精度振镜扫描系统、精密光学透镜、高性能惰性气体循环系统——仍部分依赖进口。虽然锐科激光已实现500W高功率光纤激光器量产，金橙子振镜定位精度误差≤5μm，但与国际顶尖水平（IPG光电的1-12kW激光器、Scanlab的亚微米级振镜）相比仍有差距。产业链下游的后处理设备（自动化支撑去除、精密抛光、无损检测）的专业化程度不足，多数企业仍需自行开发或改造后处理设备，增加了应用门槛和成本。
知识产权挑战随着行业竞争加剧日益凸显。3D打印的数字化制造特性使得产品设计文件的传播和复制极为便利，数字模型的版权保护成为行业性难题。在分布式制造和按需生产模式中，品牌企业需要将数字模型文件发送至各地的认证合作基地进行量产，文件在传输和生产过程中存在被篡改和盗版的风险。目前行业内缺乏成熟的数字版权保护（DRM）机制和统一的技术标准，制约了分布式制造模式的规模化推广。此外，核心工艺参数和材料配方是企业最核心的竞争壁垒，但在跨企业协同制造中如何保护这些知识产权，仍缺乏有效的行业级解决方案。
5.7 环境与可持续性挑战
3D打印技术长期以”绿色制造”的形象出现在公众视野中——高材料利用率、减少废料、本地化生产降低碳排放等优势的确在传统制造对比中成立。但如果从全生命周期视角审视，3D打印技术本身也面临显著的环境与可持续性挑战。
粉末回收与环境风险是金属3D打印领域最突出的环境问题。金属粉末经过5-8次回收循环后，流动性下降约15-20%，氧含量上升约30-50%。更严峻的是，超细金属粉末（粒径15-53μm）在筛分、输送中存在粉尘爆炸风险——铝粉、钛粉的最小点火能量仅3-10mJ，远低于安全阈值。部分中小企业缺乏完善的惰性气体保护和粉尘收集系统，存在严重安全隐患。
能耗问题制约着3D打印的绿色制造形象。工业级SLM设备总功耗可达15-50kW，连续运行200小时总耗电3000-10000kWh，而传统CNC加工同等零件仅需500-2000kWh。据Fraunhofer研究所LCA研究，小批量（<100件）钛合金制造中，SLM总碳排放约为传统工艺的1.2-1.8倍；仅在大批量生产中，材料节约优势才能弥补能耗劣势。
材料环保性问题也不容忽视。光固化树脂中的光引发剂、单体部分具有皮肤刺激性和潜在毒性；部分低成本FDM线材可能含有超标的重金属和VOC；工业级PLA的降解性能显著低于纯PLA。行业在环保材料研发和废弃件可回收处理方面仍处起步阶段，缺乏系统性环保标准。
六、全球标准化进展与认证体系
3D打印技术从”实验室原型工具”走向”规模化量产工艺”的关键前提，是建立全球统一、行业认可的技术标准和质量认证体系。标准体系的完善程度直接决定了技术的产业化普及速度和应用边界。以下从国际标准组织、各国标准进展和行业级认证体系三个维度进行系统梳理。
6.1 ASTM F42委员会：全球增材制造标准的核心制定者
美国材料与试验协会（ASTM）的F42委员会是全球增材制造标准制定的核心机构。自2009年成立以来，F42委员会已发布超过35项增材制造专用标准，覆盖术语定义、工艺分类、材料规范、测试方法和质量控制五大领域。
ASTM F2792《增材制造术语标准》统一了关键概念的标准表述和工艺分类体系。ASTM F2921将增材制造工艺按成型机理划分为七大类别（与本文工艺体系对应）。ASTM F3055和ASTM F3056是全球首批针对3D打印专用金属材料（钛合金、镍基合金）的标准化文件，规定了化学成分、粒径分布、流动性、氧含量等关键指标，已被波音、空客、GE航空等头部企业纳入供应链质量管理体系。ASTM F2971和ASTM F3122为力学性能评估提供了统一测试方法，解决了此前”测试方法不统一、数据不可比”的问题。
2025年，F42委员会重点转向”全流程质量追溯标准”和”无损检测标准”两大新方向，旨在建立从原材料到成品检测的全链条标准化管控体系。
6.2 ISO/TC 261：国际标准化的统筹协调平台
国际标准化组织（ISO）的第261技术委员会（TC 261）是全球增材制造国际标准化的统筹协调机构，与ASTM F42委员会建立了紧密的协作机制，共同推进增材制造国际标准的制定与发布。
截至2025年，ISO/TC 261已联合ASTM发布20余项国际标准，覆盖术语与定义、工艺要求与认证指南、质量检测与测试方法、材料规范指南和数据格式与交互标准五大系列。ISO/ASTM 52901:2023《增材制造工艺要求与认证指南》是首部针对批量生产的系统性认证标准，规定了工艺验证、设备校准、人员资质、环境控制的全流程要求，被航空航天和医疗器械行业广泛采纳。
ISO/ASTM 52915《增材制造文件格式标准》（AMF格式）支持多材料、多颜色、晶格结构的完整描述，解决了STL格式”仅能描述表面几何”的根本缺陷。虽然AMF普及率目前仍低于30%，但随着多材料打印需求增长，其应用渗透率正加速提升。
6.3 各国标准进展与战略定位
美国形成以ASTM F42为核心、America Makes为产业协同平台的”标准+战略+应用”三位一体推进体系。America Makes联合超过200家企业和研究机构，DoD和NASA已将ASTM/ISO增材制造标准纳入供应链强制合规要求。
德国聚焦工业级金属增材制造标准化。DIN与VDMA联合发布的DIN SPEC 17071系列标准对粉末管理、设备校准、工艺验证提出了比ASTM/ISO更严格的要求。Fraunhofer ILT在粉末生命周期评估和闭环回收方面制定了行业领先的绿色制造标准。
中国标准化建设加速推进。SAC/TC 562截至2025年已发布标准超60项。HB 8746《航空用激光粉末床熔融金属件通用规范》是国内首部航空级增材制造行业标准，已被中国商飞等纳入质量管理体系。但在”全流程一致性控制”方面仍有差距，部分高端场景仍需参考ASTM/ISO标准。
日本聚焦精密制造和医疗应用标准化，JIS B 0001对微型精密件和医疗器械提出了详细质量管理要求。
6.4 行业级认证体系：FAA、FDA与NADCAP
行业级认证是3D打印技术进入高端应用领域的”通行证”。不同行业的认证体系差异显著，认证周期和成本也直接影响了技术的产业化渗透速度。
航空航天领域FAA/EASA适航认证全球最严苛。如05篇所述，2015年GE T25传感器外壳成为首个通过FAA认证的增材制造发动机关键件。FAA 2018年发布SC-E-29认证指南，规定材料鉴定、工艺鉴定、零件鉴定和持续合规监控四阶段流程，全套认证需投入超1000万元和1-3年周期，且为”材料+工艺+设备”组合认证，任一要素变更需重新认证。
医疗领域FDA认证路径较成熟。Class I（手术规划模型）备案制；Class II（骨科导板）需510(k)；Class III（承重植入物）需PMA。2024年3D Systems VSP PEEK颅骨植入物获FDA 510(k)认证，世界首个获批增材制造PEEK植入物。中国NMPA也建立了定制式医疗器械备案管理制度。
国防领域NADCAP是进入国防供应链的核心认证。审核覆盖材料控制、设备校准、工艺验证、无损检测五大模块，周期约6-12个月。截至2025年全球通过NADCAP增材制造认证供应商不足100家，构成极高准入壁垒。
七、各国技术竞争力对比
3D打印全球竞争格局呈现”区域分化、各有所长”特征。不同国家基于产业基础和技术积累，在产业链不同环节形成差异化竞争优势。以下从四国维度进行对比分析。
7.1 美国：软件生态与高端应用的全球引领者
美国在3D打印领域的核心竞争力体现在三个层面：底层软件技术、高端应用场景和行业标准制定权。
在软件生态方面，美国掌握着全球3D打印产业的核心软件基础设施。从设计端的Autodesk Fusion 360、nTopology，到工艺仿真端的ANSYS、Materialise Magics，再到生产管理端的Oqton——美国企业在全流程软件工具链中占据主导地位。以Materialise Magics为例，其支撑结构自动生成算法可将支撑用量减少30-50%、去除时间缩短40%以上。
在高端应用方面，美国企业在航空航天和国防领域建立了全球最深的技术护城河。GE Aviation在LEAP发动机燃油喷嘴项目上累计装机超25万件的量产业绩，是全球金属增材制造规模化应用的最成熟标杆；SpaceX的猛禽发动机超过40%的结构重量由3D打印工艺完成，将发动机制造周期压缩至传统工艺的1/3；NASA在国际空间站上完成了多种太空环境下的3D打印技术验证，引领太空原位制造的前沿方向。这些标杆项目不仅验证了技术的工程化成熟度，更通过长期的工艺积累形成了难以复制的竞争壁垒。
在标准制定方面，美国通过ASTM F42委员会和America Makers联盟主导着全球增材制造标准的制定方向，将标准优势转化为产业影响力。
然而，美国在产业链制造端的优势正在削弱。其消费级设备产能几乎为零（96%集中在中国），工业级设备制造也面临中国企业的激烈竞争。美国在产业链上的”短板”正是其软件和应用优势之外最脆弱的环节。
7.2 德国：设备制造与金属工艺的工业标杆
德国核心竞争力集中于工业级设备制造和金属增材制造工艺两大领域，体现了”精密、可靠、高质量”的传统基因。
在设备制造方面，德国企业EOS、SLM Solutions（2022年被尼康收购，但研发和制造仍在德国）、Concept Laser（GE Additive旗下）、Trumpf是全球工业级金属和高分子3D打印设备的第一梯队供应商。EOS的M 400-4和P 500系列在全球航空航天和汽车行业的批量生产中占据主导地位；Trumpf的TruPrint系列以5000W级超高功率激光器和大型成型尺寸（600×600×600mm）引领工业级金属打印设备的技术前沿；EXONE（现为Desktop metal旗下）在砂型粘结剂喷射领域是全球标杆。德国设备的共同特征是极高的工艺稳定性和可靠性——MTBF（平均故障间隔时间）通常超过500小时，显著高于行业平均的120小时水平。
在金属工艺方面，德国Fraunhofer ILT（激光技术研究所）是全球金属增材制造技术的核心研究机构，在激光粉末床熔融、激光金属沉积、电子束熔化等工艺的基础研究方面处于全球领先地位。德国Fraunhofer研究所开发的闭环粉末回收系统，使金属粉末的循环利用率超过95%，回收粉末的流动性保持率不低于新粉的90%，直接推动了高端制造材料成本的下降。德国DIN SPEC 17071系列标准的严格程度超过了ASTM/ISO标准，体现了德国在质量管控方面的极致追求。
德国在产业链上的相对短板是消费级市场和软件生态——德国几乎没有有影响力的消费级3D打印设备品牌，在工艺软件和设计软件领域也缺乏具有全球竞争力的企业。此外，德国设备的价格普遍高于中国同行30-50%，在成本敏感型应用场景中的竞争力受到限制。
7.3 中国：全产业链布局与成本优势的集大成者
中国是全球3D打印产业中唯一实现全产业链覆盖的国家，从上游核心零部件、中游设备和材料到下游打印服务和终端应用，形成了完整的产业生态体系。这一”全产业链+规模化成本优势”构成了中国在全球3D打印竞争中的核心战略定位。
在消费级市场，中国企业的全球主导地位已不可撼动。中国企业生产了全球96%的消费级3D打印机，2024年出货量达410万台，预计2029年将增长至1340万台。创想三维、纵维立方、拓竹科技等头部企业依托珠三角的供应链整合能力，将消费级FDM设备的价格压缩至海外品牌的1/3-1/5，同时通过持续的技术迭代（静音导轨、AI缺陷检测、高速CoreXY结构）提升产品竞争力。消费级市场的规模化不仅带来了直接的经济效益，更重要的是培育了全球最大的3D打印用户生态——庞大的用户基数加速了技术普及、应用创新和人才储备。
在工业级市场，中国头部企业铂力特和华曙高科已在金属和高分子工业级设备领域实现了对国际品牌的批量替代。铂力特是国内商业航天、国产大飞机赛道的核心供应商，市占率超过39.69%；华曙高科的光束整形技术将高反材料的扫描速度提升近30%，其自研的高温尼龙粉末耐温达180℃以上，打破了海外垄断。如03篇所分析，中国工业级设备的价格通常比进口设备低30-50%，国产钛合金粉末价格比进口低40%，直接倒逼欧美头部企业产品系统性降价。
在核心零部件方面，中国正在加速实现自主可控。锐科激光实现500W高功率光纤激光器量产，光电转换效率≥32%；金橙子振镜定位精度误差≤5μm；国产精密导轨重复定位精度±0.01mm。2025年，国内核心零部件平均国产化率43%，高端材料自给率60%，中低端材料完全自主可控。
中国的相对短板在于：高端底层软件（设计优化、工艺仿真、生产管理）仍主要依赖进口；部分极端工况专用材料（如耐高温陶瓷基复合材料）的研发落后于美国；航空级适航认证体系的完善程度不及FAA和EASA。这些短板正是中国从”全产业链规模化”向”高端技术引领”升级过程中需要重点突破的方向。
7.4 以色列：材料创新与精细化应用的独特赛道
以色列凭借强大的科技创新能力，在3D打印材料、精细化工和医疗应用领域形成差异化竞争优势。
在材料创新方面，Nano Dimension是全球电子增材制造的领导者，其DragonFly设备可在聚合物基体中同步打印导电银墨水，层间连接精度达20μm。CollPlant公司利用转基因烟草生产重组人胶原蛋白，其3D打印心脏支架在猪实验中实现6个月功能维持，2026年将启动人体临床试验。在精细化应用方面，以色列珠宝3D打印技术在全球高端定制市场占据重要份额，口腔数字化解决方案（口内扫描+3D打印）精度达5μm级别。
以色列的短板在于缺乏大型工业级设备制造能力，市场规模有限，不具备全产业链竞争实力。但其在材料创新和精细应用方面的独特优势，使其成为全球3D打印产业创新生态中不可或缺的”技术策源地”。
7.5 全球竞争格局总结

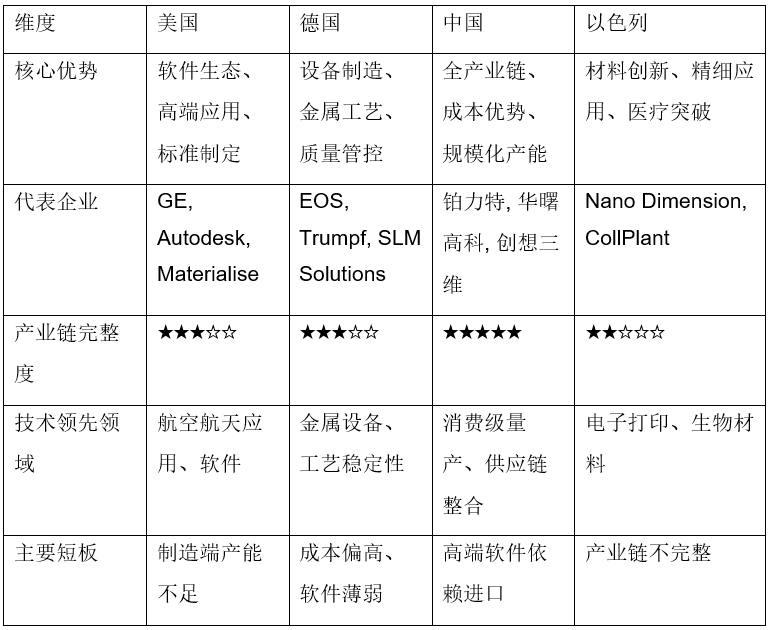

综合以上四国分析，全球3D打印产业已形成”差异化竞争”格局：
这一格局短期内不会根本变化，各国将基于自身禀赋持续深耕。长期看，中国凭借全产业链优势和”技术迭代加速度”，有望在工业级高端领域逐步缩小与美、德差距；美、德则需通过持续创新维持领先地位。
八、破局路径：产业化突围的技术方向
当前行业的技术突破，已在部分场景中打通了”技术验证-批量生产-效益转化”的闭环路径。综合头部企业的技术实践成果，行业破局的核心逻辑并非”单点技术突破”，而是“全流程经济效率的系统性优化提升”——通过工艺、材料、装备、软件、服务的协同优化，补齐成本、效率、标准、认知、人才和环境六大维度的短板。
8.1 工艺优化：向高效、高精度、多材料复合方向迭代
工艺技术方案的持续优化是解决效率与质量瓶颈的核心路径。2025年头部企业的技术迭代正沿着”效率提升、精度适配、多材料成型覆盖”三大核心方向推进。
其一，通过”工艺参数的场景化精准适配”兼顾打印效率与成品质量。头部企业并非单纯提升打印速度，而是在”不牺牲精度、强度”的前提下通过工艺参数组合优化提升综合打印效率：对打印工艺路径进行数字仿真，以”性能最优”为导向优化激光扫描路径、方向和顺序；根据场景要求对层厚、激光功率、扫描速度进行精准适配；优化温度场控制方案减少成型过程中的应力集中。华曙高科的光束整形技术通过调整光学参数聚焦模式，在保证熔池稳定性的前提下将扫描速度提升近30%；铂力特的多激光协同工艺方案通过多激光束同步扫描、协同控制，显著提升了打印效率。
其二，“多工艺复合化”技术路线覆盖单一工艺无法适配的场景。最具代表性的是”减材制造+增材制造”的复合工艺方案：在增材制造成型过程中嵌入高精度的机加工工序，对零件关键配合尺寸进行实时机加工修整，一次性完成”打印+精修”两道工序。华曙高科的部分金属3D打印设备集成了高精度机加工功能，可将打印件的精度稳定性提升近一倍，满足高端工业级的装配精度要求。英龙智造的”一体式增减协同综合智造解决方案”在汽车涡轮增压泵体项目中，将开发周期从3个月缩短至15天，单件生产成本降低超30%。
其三，“多材料混合打印”技术突破拓展应用场景。2025年行业通过优化不同材料成型的温度场控制方案，在解决异种材料冶金结合难题方面取得了阶段性进展。华曙高科、铂力特等头部企业通过定制化光学系统和动态工艺参数匹配方案，实现了不同材料在同一构件上的有效结合，界面结合强度达到母材的70%-80%，为后续更广泛的多材料复合应用提供了技术支撑。
8.2 材料创新：降低成本与拓展场景双轨并行
材料端的突破方向是”降低现有材料成本”与”开发高性能新材料”并行。
第一项突破是通过工艺适配性优化提升材料兼容性，间接降低综合成本。2025年头部企业通过优化粉末生产工艺、调整粒径分布和颗粒形貌，提升了材料的流动性与熔融均匀性——这类材料对工艺参数波动的容忍度更高，可在保证成型质量的前提下实现更高效的打印工艺参数匹配。以华曙高科的高温尼龙粉末材料为例，通过配方优化将熔融流动均匀性提升20%，打印成品率比行业平均水平高出近10个百分点。
第二项突破是优化材料回收工艺，提升复用率。华曙高科的高效粉末回收系统采用多级筛选、惰性气体保护的回收处理工艺，将未烧结粉末精准回收处理，再通过”新粉+回收粉”的科学比例混合重新投入打印使用，回收粉的性能衰减比例控制在5%以内，回收粉使用比例可达近四成，大幅降低了单件材料成本。德国Fraunhofer研究所的闭环回收系统更将金属粉末循环利用率提升至95%以上，回收粉末的流动性保持率不低于新粉的90%。
第三项突破是开发高性能、场景化专用材料。宁夏东方智造交付的米级铌钨合金复杂结构推力室，采用自主研发的铌钨合金粉末材料，通过长达两年的技术验证优化了材料配方与成型工艺参数，成功将3D打印的应用场景拓展到了航天极端工况的核心部件领域。西安赛隆优化钛合金粉末生产工艺，将氧含量控制在较低水平，球形度、粒径分布等关键指标达到国际一流水平，其”电子束粉末床熔融工艺+钛合金粉末”组合方案在骨科植入物场景中通过了行业级量产验证。
8.3 装备与流程自动化突破
装备端的技术突破是解决”打印效率、批量稳定性、后处理成本”瓶颈的关键。2025年头部企业的装备迭代逻辑是”以场景化工艺需求为核心，构建适配量产的全流程硬件支撑体系”。
在光学系统端，行业突破方向是实现多光束协同控制的精准适配。华曙高科的光束整形技术标配高精度光学协同控制单元，可将激光束调整为特定能量分布模式，精准解决高反材料成型过程中熔池不稳定的行业性难题；铂力特推出的绿光激光方案，对高反难熔材料的能量吸收率提升近三成。云耀深维的Micro-LPBF技术将金属打印层厚压缩至5μm级别，表面粗糙度Ra值降低至0.8μm级，大幅减少了后处理需求。
在后处理自动化端，行业通过”设备方案升级+工艺路线优化”减少后处理工序复杂度，同时提升自动化程度。华曙高科将打印完成后的支撑去除、研磨抛光、精度检测工序整合为一条自动化后处理生产线，毛坯件从打印设备取出后可直接送入生产线完成全部后处理工序，无需人工干预——后处理综合效率提升近三成，人工成本占比降低近四成。
更关键的是，头部企业开始提供”量产级协同制造”的硬件组合方案。华曙高科、铂力特等从销售单一设备转向提供”多设备协同打印+后处理工序集成”的完整硬件支撑方案。华曙高科针对汽车零部件量产场景推出的多台金属打印机配套自动化后处理设备组合方案，在实际量产场景中综合效率比单一设备搭配人工后处理的方案提升近六成。
8.4 智能软件与标准体系构建
数字化技术是支撑规模化生产、保证产品质量稳定性的关键手段。
行业头部企业正在推进”端到端的数字化工艺链路”，通过数字化的工艺设计、仿真、规划手段打通从设计文件到工艺参数的数字化链路。企业基于不同场景的工艺要求构建了材料工艺数据库、设备工艺数据库、场景工艺数据库；在工艺规划环节利用专业软件对零件结构进行可制造性优化，然后在虚拟环境中对打印工艺进行数字仿真，预判可能出现的缺陷，通过工艺参数的数字化仿真优化提前修正方案缺陷。这一方案将工艺规划环节的时间压缩近七成，同时确保不同设备、不同批次的生产工艺一致性。
在设备端搭载”实时监控与智能补偿”模块是另一重要方向。华曙高科的金属打印设备标配熔池监控系统和铺粉监控系统，可在打印过程中对熔池形态、温度分布以及铺粉均匀性进行实时监控、智能补偿；一旦发现参数波动超过合格区间，设备自动进行参数修正——这一技术将工艺过程中的缺陷发生率降低近八成。
在质量追溯体系建设方面，头部企业开始构建”全流程数字化质量追溯体系”，将数字化技术与行业标准相结合，建立覆盖材料、打印、后处理、检测的全流程标准管控节点，为每一个打印件建立包含工艺参数、材料信息、生产过程信息、检测信息在内的全流程数字孪生档案，实现质量追溯的闭环。
在标准化体系推进方面，中国正在加速缩小与国际先进水平的差距。全国增材制造标准化技术委员会（SAC/TC 562）已发布国家和行业标准超过60项，覆盖术语定义、工艺分类、材料规范、测试方法和质量控制等领域。中国航空综合技术研究所牵头制定的HB 8746《航空用激光粉末床熔融金属件通用规范》已被中国商飞等主机厂纳入供应链质量管理体系。随着标准化体系的逐步完善，行业的”批量生产一致性不足”和”质量追溯不闭环”问题有望得到系统性解决。
九、趋势研判与结论
9.1 趋势研判
2025年的技术产业化数据清晰验证了行业的长期发展趋势：3D打印正从”小众高端工艺”逐步演变为”规模化量产工艺”；行业的发展方向是工艺应用的”场景化深耕、全流程优化、标准化覆盖”。
从技术迭代趋势看，效率提升、精度适配、多材料复合将是核心技术方向，而技术迭代的重点将从”单纯追求打印速度、精度的技术参数最优”转向”工艺方案与场景的适配性、综合成本的量产竞争力”，形成”针对不同行业工况场景的定制化材料-工艺-装备-软件”完整技术体系。其中最关键的技术迭代方向是解决”批量生产一致性”的行业性问题——通过数字化技术的全流程普及，将工艺参数的波动幅度控制在传统工艺水平范围内。
从产业格局趋势看，行业将从”分散化竞争”走向”头部企业集中提供标准化工艺服务”的格局。头部企业将持续整合材料、设备、工艺、软件等产业链环节资源，为下游用户提供”一站式量产工艺方案”的全流程服务——这一模式正是03篇将深入分析的商业模式创新核心方向。如03篇所揭示的，铂力特2025年定制化产品及技术服务营收占比达56.83%，华曙高科服务业务收入同比增长233.3%，Stratasys的工艺服务和耗材收入占比达68%——全球头部企业都在从”卖设备”转向”卖全流程工艺服务”。
从应用场景趋势看，3D打印不会完全替代传统制造工艺，而是将与传统工艺形成”长期互补、协同发展”的共存关系：在复杂结构、轻量化、定制化、小批量等传统工艺不擅长或不经济的应用场景中，3D打印将成为主流工艺；而在大批量、标准化、结构简单的零件生产场景中，传统工艺仍将占据主导地位。两者的结合点将是”增减材复合工艺”的普及。可以预判的是，随着技术的持续成熟、方案的持续普及、成本的持续下降，3D打印将成为与传统工艺并行的主流制造技术。
9.2 核心结论
经过四十年的技术迭代，2025年的3D打印行业已经完成了从”技术可行”到”规模成立”的产业级验证——其价值本质并非”替代传统制造工艺”，而是”击穿传统工艺的成型边界，释放被传统工艺压制的设计自由”。在航空航天、医疗、汽车等高价值行业的复杂结构、轻量化、定制化等场景中，3D打印已经具备了”技术上更优、成本上可比”的量产级替代能力；在部分场景中已成为不可替代的工艺。
但需要客观认知的是，3D打印的大规模产业化仍有较长的路要走。成本、效率、质量标准、应用经验的多重桎梏仍在制约技术的大规模普及——这些瓶颈并非”单点技术突破”可以解决的，而是需要整个行业的系统性协同优化。从2025年的技术实践成果看，行业已经找到了破解瓶颈的可行路径：并非单纯降低设备、材料的单点成本，而是通过工艺方案的场景化适配、全流程自动化改造、数字化技术赋能以及商业模式的重构，系统性优化”制造全流程的综合成本”。
全球各国在3D打印领域的竞争格局也将继续深化。美国凭借软件生态和高端应用引领方向，德国以设备精密和工艺稳定立足高端，中国依靠全产业链和规模化成本优势快速追赶，以色列在材料创新和精细应用中开辟独特赛道。对于中国产业而言，从”规模化全覆盖”向”高端技术引领”的升级，将是决定其全球竞争地位的关键一跃。
可以预判，随着技术持续成熟、成本持续下降，3D打印将成为与传统工艺并行的主流制造技术。如何将技术优势转化为可持续商业价值，正是产业链各环节需共同回答的问题——这将在03篇《商业模式革新：3D打印如何重构制造业产业链与盈利逻辑》中深入探讨。
关键字：喷墨 印刷 打印 喷绘 喷印 数字印刷 数码印花 喷绘打印 UV打印 UV印刷 UV喷墨 打印机 打印技术 打印设备 打印耗材 打印原理 色彩管理 陶瓷打印 建材打印 建筑打印 生物打印 3D打印 PCB打印 PCB喷墨 PCB印刷 钙钛矿打印 钙钛矿喷墨 电子打印 电路打印 增材打印
★ 免责声明 ★
1、本文部分内容可能AI生成，仅为学习交流参考，对其准确性、完整性、时效性不作任何保证。读者需自行筛选核实，对使用结果负责。
2、文中部分素材（包含但不限文字、数据、图片等）引自官方报道、行业报告及公开资料，版权归原作者或相关权利人所有。若涉及侵权，请联系我方处理。
想了解更多喷墨资讯，请点击访问中喷网官网：
沪公网安备 31011702001106号
