编者：中喷网 墨宸
喷墨打印早已不是办公室打印机的专属技术。在微电子、微机电系统（MEMS）乃至柔性电子制造领域，喷墨打印已成为在复杂电路表面以微米级精度沉积涂层和薄膜的核心工艺。然而，一个看似微小的环节——墨滴干燥后留下的图案——却长期困扰着科研人员。近日，东京都市大学金子新教授领衔的研究团队提出了一种简洁而巧妙的新方法：在墨水中引入超细气泡，无需任何化学添加剂，即可精确控制干燥后的沉积形态。相关成果经ScienceDaily等媒体报道后，引发业界广泛关注。
"咖啡环"效应：喷墨打印的隐形绊脚石

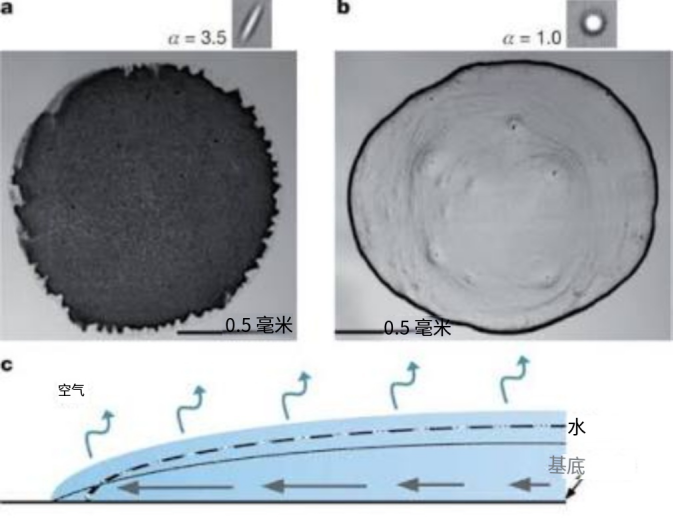

当一滴含有悬浮颗粒的液体在固体表面自然干燥时，大多数人可能注意到一个现象：咖啡渍、茶渍往往会在边缘留下一圈深色的环状痕迹。这在科学界被称为"咖啡环效应"——液滴蒸发过程中，边缘的蒸发速度更快，内部液体向外流动补充，最终将悬浮颗粒"搬运"并堆积在液滴边界。
在精密制造领域，这种不均匀的沉积是致命的。为获得均匀涂层，业界通常的做法是向墨水中混入表面活性剂等化学物质，通过改变液体表面张力来抑制咖啡环效应。但问题在于：这些添加剂在干燥后会残留在薄膜中，改变沉积颗粒的原始性能。对于石墨烯、二氧化钼等用于气体传感器的纳米材料，或是用于电子电路的导电纳米颗粒而言，任何表面污染都可能显著影响其电学响应和灵敏度。
气泡替代化学添加剂：一个"干净"的解决方案
面对这一两难困境，金子新团队选择了一条截然不同的路径。他们不再使用表面活性剂或化学修饰颗粒，而是利用分散在液体中的纳米级超细气泡来调控干燥行为。
在原理验证实验中，研究人员将二氧化硅纳米颗粒分散于水中，通过超细气泡发生器处理后，以体积仅约1纳升的微小液滴通过喷墨喷嘴沉积在硅基板上，随后自然干燥。结果令人惊喜：不含气泡的墨滴呈现出典型的咖啡环效应，颗粒大量聚集在边缘；加入适量气泡后，沉积图案变得显著均匀；而当气泡浓度进一步提高时，颗粒则转而向液滴中心聚集。
研究团队发现，气泡并未改变纳米颗粒本身的带电性等理化性质，而是通过改变液体的表面张力及其对固体表面的润湿和扩展行为，来影响颗粒的输运与最终沉积形态。
关键优势：来无影去无踪
这项技术的最大亮点在于其"零残留"特性。传统化学添加剂一旦加入便无法去除，而超细气泡在液滴蒸发过程中会完全消失，不会留下任何可检测的化学残留物。这意味着纳米颗粒的原始表面性质得以完整保留。
对于依赖表面洁净度的先进应用而言，这一特性尤为重要。例如，石墨烯和二氧化钼纳米颗粒常用于气体传感器，其导电性随气体吸附而变化，传感灵敏度高度依赖于沉积物的形状和表面纯净度；电路中的导电纳米颗粒同样需要尽可能"干净"的表面以保证最佳电学性能。研究团队认为，该技术有望为下一代微型器件、传感器和柔性电子元件的制造提供一种更精确且无残留的喷墨打印工艺路径。
从实验室到产线：如何走向工业化
尽管该方法在实验室条件下展现出对沉积图案的出色可控性，距离工业化应用仍有若干问题待解：如何在高速打印条件下稳定、可重复地控制单滴中的气泡数量与分布？不同基底材料、溶剂体系与功能性纳米颗粒体系下的通用性如何？超细气泡发生器在大规模制造线中的集成成本与可行性又将如何平衡？这些问题的答案，将决定这项"气泡魔法"能否真正从学术殿堂走向工厂车间。
关键字：喷墨 印刷 打印 喷绘 喷印 数字印刷 数码印花 喷绘打印 UV打印 UV印刷 UV喷墨 打印机 打印技术 打印设备 打印耗材 打印原理 色彩管理 陶瓷打印 建材打印 建筑打印 生物打印 3D打印 PCB打印 PCB喷墨 PCB印刷 钙钛矿打印 钙钛矿喷墨 电子打印 电路打印 增材打印
★ 免责声明 ★
1、本文部分内容可能AI生成，仅为学习交流参考，对其准确性、完整性、时效性不作任何保证。读者需自行筛选核实，对使用结果负责。
2、文中部分素材（包含但不限文字、数据、图片等）引自官方报道、行业报告及公开资料，版权归原作者或相关权利人所有。若涉及侵权，请联系我方处理。
想了解更多喷墨资讯，请点击访问中喷网官网：
沪公网安备 31011702001106号
