有一种奇特工艺----C平方工艺,老板们不能不看!

来源: 发布日期:2019-07-26 966
       当今世界,技术飞速发展,新科技不断推出。老板们必须与时俱进,才能在激烈的市场竞争中脱颖而出,做大做强。下面小编要介绍的就是一种新科技新工艺,希望对大家有帮助!

 随着人们环保意识的增强,印刷包装企业越来越重视提高包装环保性能,开发节能、低耗、无毒、无污染、重复使用、易溶解、多功能、无公害的包装印刷设备、工艺和材料,C平方工艺正是在这种背景下开始应用在印刷包装生产中,其是一种绿色环保和效果奇特的表面整饰工艺。



C平方工艺的原理及工艺流程

 C平方工艺原名Cast & Cure,Cast意为“浇铸”,Cure意为“治愈”(翻译成“固化”更准确)。该工艺最早由元亨利有限公司(MMT)开发,可简单理解为通过模具浇铸,冷却得到铸件,实际原理主要是利用UV胶黏剂把带有镭射图案的塑料薄膜与承印物贴合,待UV胶黏剂完全固化后,将塑料薄膜从承印物上剥离,塑料薄膜上的图案以镜像的方式被复制到承印物上

 C平方工艺现在一般采用上光方式,通过网纹辊把UV光油传递到橡皮布上,再由橡皮布传递到承印物上,在UV光油还没有固化时与镭射转移膜紧密接触,然后一起在UV灯下照射,固化后剥离镭射转移膜(见图1)。这样,UV光油就留在了纸张表面,而UV光油表面会有镭射转移膜上的干涉图文,原理见图2。

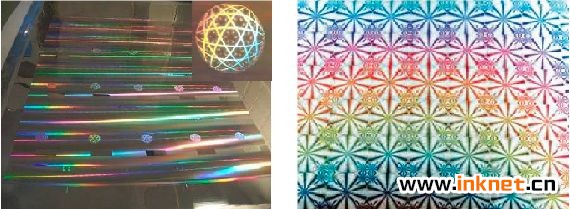

图1 镭射转移膜





图2 C平方工艺原理



由于C平方工艺是在承印物表面进行,需在极短的时间内干燥,所以不能使用传统复合胶黏剂,必须使用UV光油进行连接



C平方工艺的优势



C平方工艺本身并不是高深的技术,其真正的意义在于可以在白卡纸或铜版纸等普通纸张上表现出镭射转移类纸张所特有的镭射条纹的彩虹效果(见图3)。





图3 C平方工艺效果



传统镭射转移纸加工是在PET或OPP膜上进行模压后再进行一道真空镀铝工序,然后与基材进行复合、转移,其连接材料为胶黏剂。印刷时,镭射转移纸作为印刷载体,油墨印在表面铝层上,不与纸张直接接触。



C平方工艺与传统镭射转移纸印刷工艺类似,不同之处在于前者是先在纸张上进行印刷,然后再实施C平方工艺。二者的本质区别是镭射条纹的彩虹效果的位置不同,镭射转移纸的镭射条纹是在纸张和油墨的中间,而C平方工艺则是在纸张和油墨的表面实施。



C平方工艺是一种绿色环保工艺,主要体现在以下几方面。



(1)UV光油几乎不含溶剂,有机挥发物排放量极少,在C平方工艺过程中不会出现刺激性气味,因此减少了空气污染,改善了工作环境,也减少了火灾的发生。



(2)所用纸张是白卡纸类或铜版纸类,不会像镭射转移纸那样出现难以回收的问题,节约了铝资源



(3)白卡纸类或铜版纸类纸张印刷适性较镭射转移纸好,印刷时对基材的要求不像镭射转移纸那么苛刻,适应性更广,印刷质量更高。镭射转移纸在印刷深色实地时,如果墨层较厚,则会遮盖纸张本身的镭射效果,而C平方工艺是在承印物表面转移全息效果,所以光泽度不会受到影响,可取得更好的反射效果,而且不会出现镭射转移纸产生的产品爆色问题。



(4)C平方工艺用的镭射转移膜可重复多次使用。据统计,正常情况下,镭射转移膜可以重复使用10~30次,当镭射转移膜在使用30次时,每平方米的成本只需3分钱,而无法使用的镭射转移膜还可以回收再利用。



(5)由于UV光油不含溶剂,紫外固化时不需要热能,其固化所需的能耗只有红外固化型油墨和红外固化型光油的20%左右。与烫印等工艺相比,其能量消耗要低得多



C平方工艺的增值功能



01胶印冷烫

冷烫是指利用UV胶黏剂(类似于UV油墨之类的材料)将烫印箔转移到承印物上的方法。冷烫原理和胶印相同,先把UV胶黏剂涂到印版上,再转移到橡皮布上,最后间接传递到承印物上,再与冷烫箔接触,冷烫箔会粘在涂有UV胶黏剂的部位上,最后经UV固化后得到冷烫效果。

冷烫实际上是C平方工艺带来的增值功能,但事实上两者之间存在着很大不同:冷烫涉及固化与材料转移,但不涉及成型;而C平方工艺涉及固化与成型,但不涉及材料转移(不需要转移喷铝层),在达到冷烫工艺需求的同时,降低了成本,减少了工段工时,并进一步减少了不必要的废气排放,满足绿色环保的要求

02专版及定位镭射

全息防伪作为一种直观的、消费者容易辨认的防伪技术而得到了广泛应用。用于产品包装的全息制品主要有激光全息防伪标识、激光全息包装材料和激光全息烫印材料。上述技术虽然在防伪功能上发挥了特有的功效,却未能满足绿色环保、成本低廉的要求。要么就是镭射转移膜直接复合在印品上而不能自然降解,要么就是全息效果简单,失去了防伪功能。

C平方工艺可采用全息膜作为实现全息效果的工作版,上过UV光油的纸张,经过压印转移装置后,全息膜与纸张剥离,纸张上形成的上光膜层就能呈现出和全息膜一致的全息图案。通过使用专版,即带有文字或具体与产品相关图案的镭射转移膜,可以在设计上达到多种不同的效果,且可以与印刷图案相配合,来加强印品的表面整饰效果,使其更生动、更具活力



C平方工艺的注意事项

 为了达到理想效果,C平方工艺需要注意以下几个方面。

 01UV光油

 (1)根据设备型号、承印物的表面性能等选择合适的UV光油。特定承印物对应特定型号的UV光油,必要时还需自行调制UV光油。

 (2)UV光油的初黏力要强、固化时间要短,且固化后不能再有黏性。

 (3)上光技术水平对C平方工艺的最终效果影响较大,如果上光时光油厚度太厚,压辊碾压后光油容易溢出,使上光范围超出印刷面积,产生的直接后果是C平方工艺效果跑位;相反如果太薄会在光泽度、干涉条纹效果上有所损失。



02

 (1)要选择硬度较高、平整度较好的压辊。如果压辊硬度较低,转移图案会产生“针孔”现象。



(2)要确保镭射转移膜与承印物在压辊处密切接触,防止空气进入。



(3)镭射转移膜进入压辊时与承印物的夹角保持在45°~50°,以防止褶皱现象。



(4)压辊与传动辊要保持清洁,以防杂物进入。



03网纹辊



(1)根据转移图案的类型选择网纹辊。当图案为粗线条或实地时,用低线数、高载墨量的网纹辊;当图案为细线条或网目调时,用高线数、低载墨量的网纹辊。



(2)应考虑承印物的UV光油吸收性。对于吸收性较强的承印物,应选择载墨量较大的网纹辊,以补偿被承印物吸收的UV光油。



(3)在涂布UV光油前,应检查网纹辊是否干净。如果网穴中有固化的残留物,应先将其彻底清洗干净。



04镭射转移膜



尽管镭射转移膜基本结构相同,但是每种镭射转移膜也都有自己的特性和印刷适性。在选择镭射转移膜时,必须根据设备型号、产品特性等要求选择合适的镭射转移膜。



05固化系统



(1)由于使用的是UV光油,应采用UV灯进行固化。



(2)在选择UV灯时,应结合承印物的具体情况。如果UV灯功率过低,UV光油没有充分固化,会对产品效果产生不利影响。



06放卷和收卷张力的设定



要想获得光滑、平整的效果,必须正确设定镭射转移膜的放卷和收卷张力。若张力设定不合理,就会导致镭射转移膜的速度与承印物的速度不一致,从而影响产品质量。



镭射转移膜的张力控制决定了C平方工艺效果的好坏。由于C平方工艺所使用的都是宽幅镭射转移膜,且膜的传递路径比较长,在张力控制方面具有一定难度。如果镭射转移膜张力不稳定,很可能在与光油面接触时产生气泡(见图4),不仅破坏C平方工艺效果,也会破坏镭射转移膜上的干涉条纹,从而使镭射转移膜无法重复利用。



 image (1)

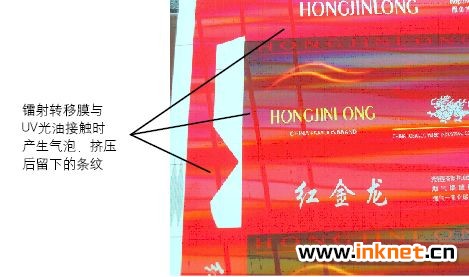

图4 镭射转移膜与UV光油没有密切接触



07除尘单元和电晕装置



(1)除尘单元能去除承印物上吸附的灰尘,减少印刷图案上的脏点。



(2)通过电晕装置对承印材料进行表面处理,可提高其表面的亲和力。



C平方工艺的技术难点和解决方案



01UV上光区域与印刷图案的套印



对于局部C平方工艺来说,UV上光区域必须跟初始印刷图案严格套准。为了控制套印的准确性,一般设备都会设计自动纠偏装置。



02UV光油的上光厚度控制



前文已经讲到,UV光油的上光厚度太大或太小,都会影响C平方工艺效果,因此要根据不同的纸张表面特性选择合适的UV光油涂布量。



03固化温度和时间控制



UV灯照射温度和时间都必须严格控制。如果温度太高或固化时间过长都会引起纸张和镭射转移膜的变形,从而影响最终效果。这就需要操作人员在实际生产过程中不断积累经验,以确定合适的UV射温度和时间。



04压印压力调整



压印压力调整必须合适、均匀,根据不同的纸张厚度做出适当的调节,才能做到图案清晰、一致、无气泡。需要注意这2点:一是整个接触面必须均匀接触,如果出现某个点压合不好,就会使光柱效果残缺或表面出现小气泡,从而影响最终效果;二是压印辊的硬度选择也很关键,如果硬度不合适,转移出的图案上就会出现“针眼”。



C平方工艺的开发和应用



C平方工艺在精品包装(牙膏盒、礼品盒)、烟包上已经应用了多年,完成了一系列老产品的新工艺改造及新产品的研制与开发。



以烟包为例,最典型的是在02259红金龙(硬佳品)产品上进行了工艺改进。原工艺使用的是转移银光柱纸(有底纹),在胶印机上完成印刷和上光,所得产品颜色鲜艳、色彩饱满,同时又有纸张的镭射条纹效果,绚丽夺目,美观大方。



改进后的工艺采用白卡纸,通过调整胶印工序,追上原版的颜色,然后通过采用有光柱效果的镭射转移膜实施C平方工艺,很好地表现出了镭射光柱的效果,最终所得产品在视觉外观上与原工艺相差无几(见图5)。





image (1)
 图5 两种工艺产品对比图



同样,C平方工艺也应用在了出口红金龙烟包、22283红金龙(硬)烟包上及月饼包装盒上(见图6、7、8)。月饼包装盒除应用了C平方工艺外,同时还结合了冷烫工艺,使整体效果看上去高档、华美,风格独特。



image (2)

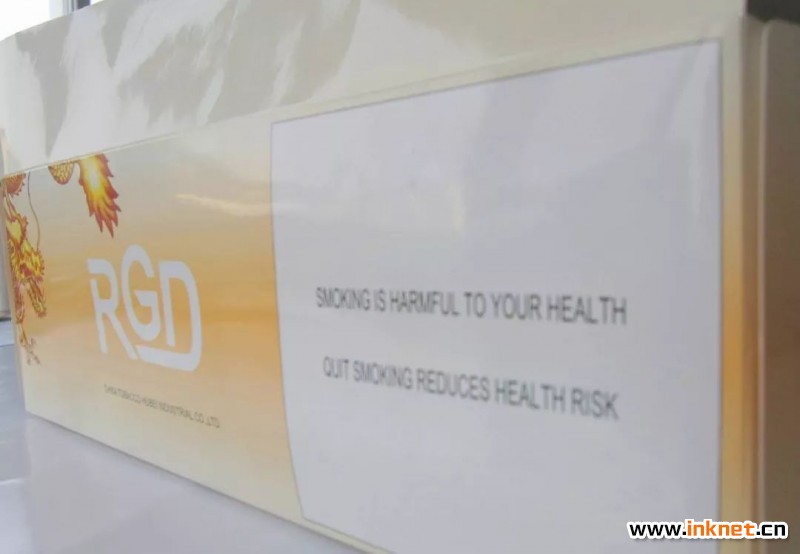

图6 出口红金龙烟包



image (3)

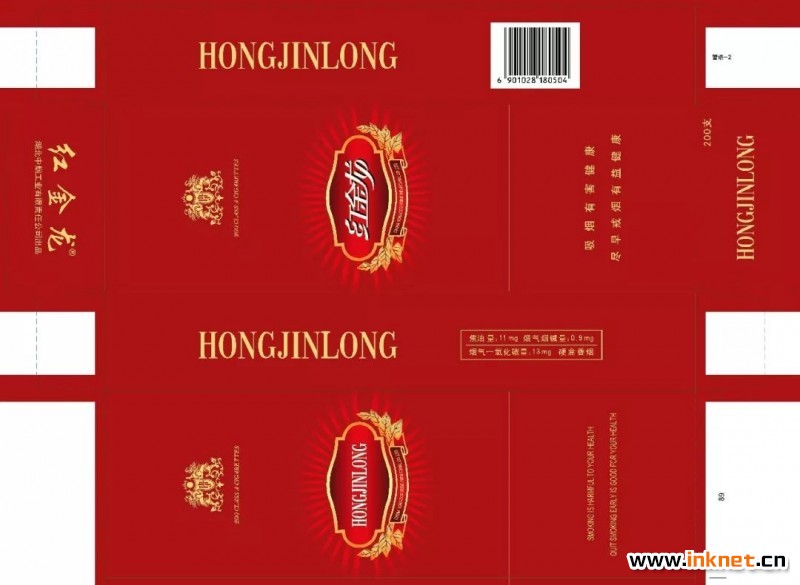

图7 22283红金龙(硬)烟包



image (4)

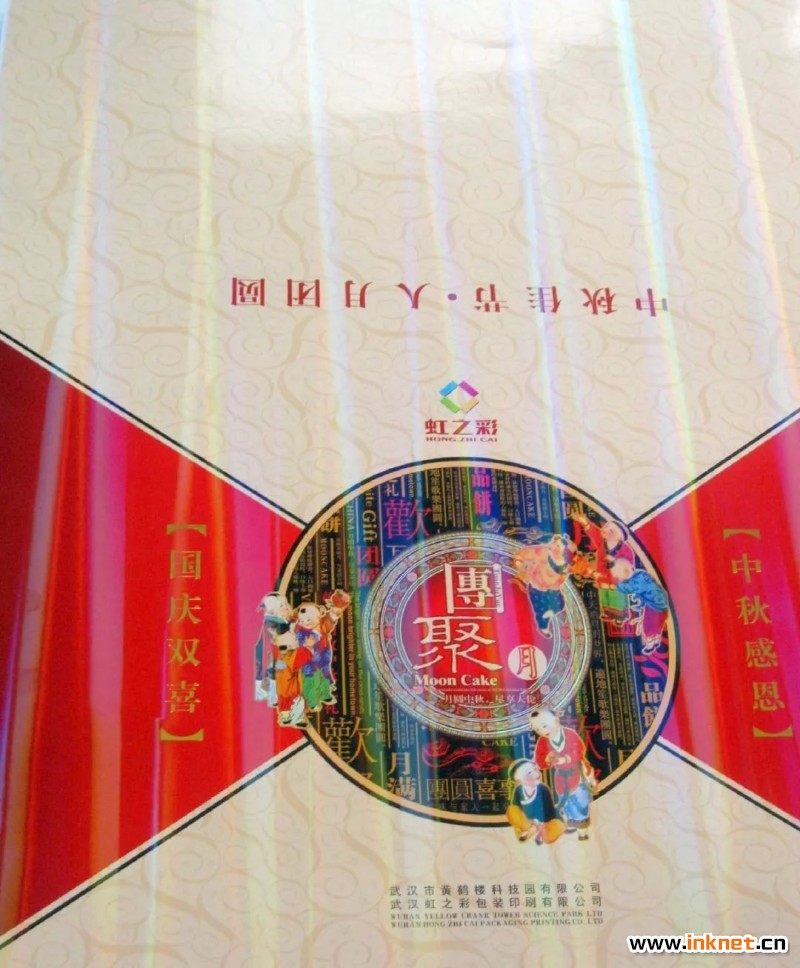

图8 月饼包装盒



目前C平方工艺还存在一些不足之处:一是C平方工艺的设备制造技术尚不成熟,在做局部C平方工艺时,套印精度不够高;二是C平方工艺效果对镭射转移膜的质量依赖程度较高,当镭射转移膜的镭射效果不太明显时,C平方工艺效果也不是很好,和使用镭射转移纸的效果还有一定差距。



但是该技术由于其工作原理所固有的优势却是独特的。在提倡绿色环保、适度包装、精美大方、科学防伪的发展趋势下,C平方工艺可谓异军突起。相信随着工艺的不断深入研究,从生产中总结经验之后,C平方工艺一定能在精品包装、个性化包装行业大放异彩。
