2020爱普生打印头在中国之四 I3200-U1在中印UV r2r大幅面打印机的测试报告

来源:爱喷印 发布日期:2020-08-27 566



序言:

在第二十八届上海广印展(2020-7)上,爱普生S3200-U1大放异彩后,国内众多设备厂家分别以爱普生S3200-U1打印头生产出来了UV平板、UV卷对卷、UV导带的设备。应用范围涵盖了广告喷印、数码包装(彩盒包装和圆形彩绘包装)、数码壁纸、数码装饰画、礼品定制(手机壳、胸章)、标识印制、数码印刷、等领域,充分展示了爱普生S3200-U1打印头强大市场适应性与多样化的场景应用适应能力。同时展现了爱普生S3200-U1打印头对中国市场的全面重视和支持,不仅从市场层面更从技术的层面为中国设备厂家提供了更为周到和细致的服务和支持,为中国的数码喷印设备降低了开发周期和开发成本,更为中国数码喷印设备在全球范围内提供了更广阔的市场机会。

中印”品牌的UV大幅面打印机,在软膜领域和5米UV卷材领域一直具有较高的行业口碑和市场占有率。今年推出3.2米和5米导带设备在疫情期间仍然获得了良好的销量,足见客户对“中印”品牌的美誉和信任。

本次测试的中印E-2000UV是2020年中印公司的倾心制作,协同爱普生I3200-U1的强大动力优势和爱普生本部的大力支持。虽然中印公司一再表示:还不是很满意需要继续调试,但机器已经得到市场中不少客户的认可。

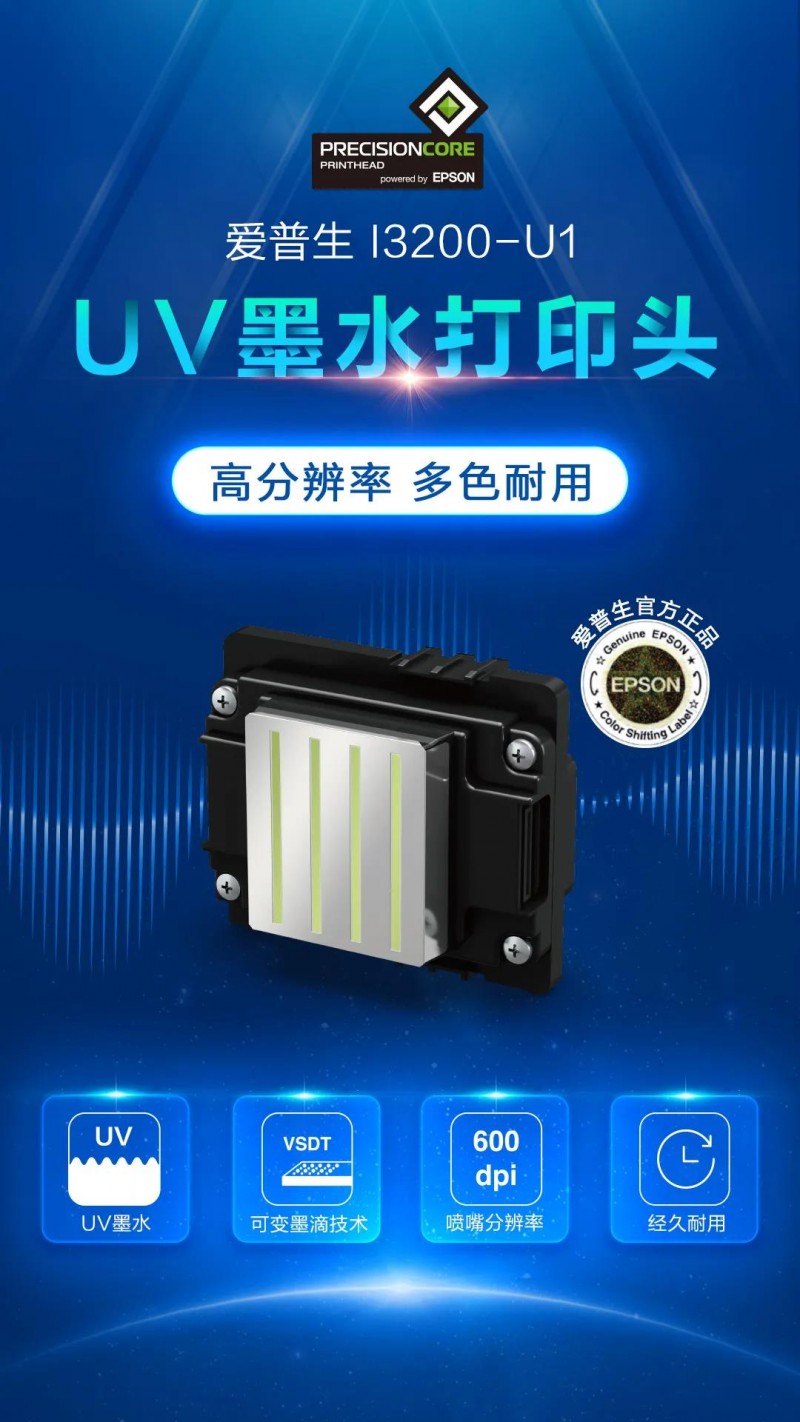

(图一:爱普生I3200-U1打印头)

一、测试设备基本介绍:

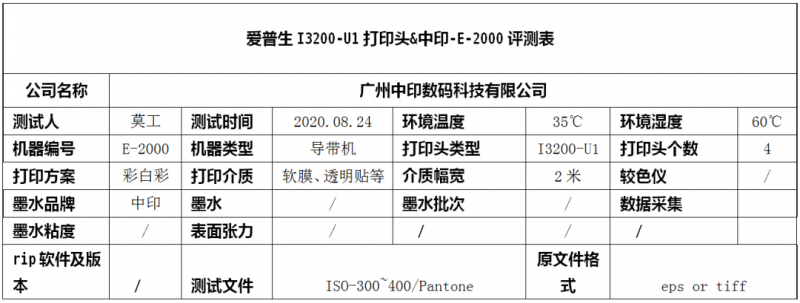

表格一:设备基本配置

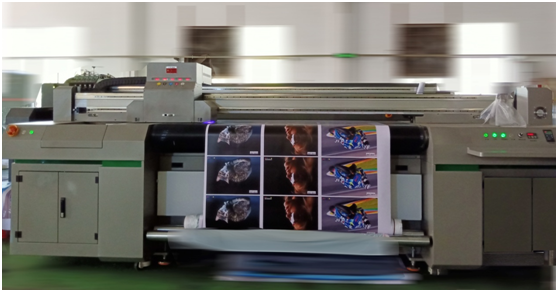

中印E系列E-2000UV导带机,采用爱普生I3200-U1打印头,这次测试的项目包括10米4PASS前中后取材检测和PASS1测试端大小字清晰对比,中印专业技工称目前机器在测试阶段当中,这系列的UV导带机已打印超过50米,当中包括UV卷材,灯布,软膜,透明贴等,技工师傅还称目前一直在测试多种墨水的适配性,来提供打印头和打印过程的稳定和持续性。

测评主要分为两部分,采用1个打印头做车贴打印样品测试,通过1pass和4pass打印出来的测试报告,显示机器适配程度,打印头采用错位安装,板卡选取北京博源恒芯,波形状块在打印过程中只有1种。根据墨水的适配性,温度控制在36-40度,打印头基准电压随打印头、板卡及墨水走,配置5um的柱形过滤,整体采用负压的供墨方式。

二、测试的基本内容:

1、打印头在不同打印模式下的性能表现;

2、同一画面的再现一致性;

三、记录数据:

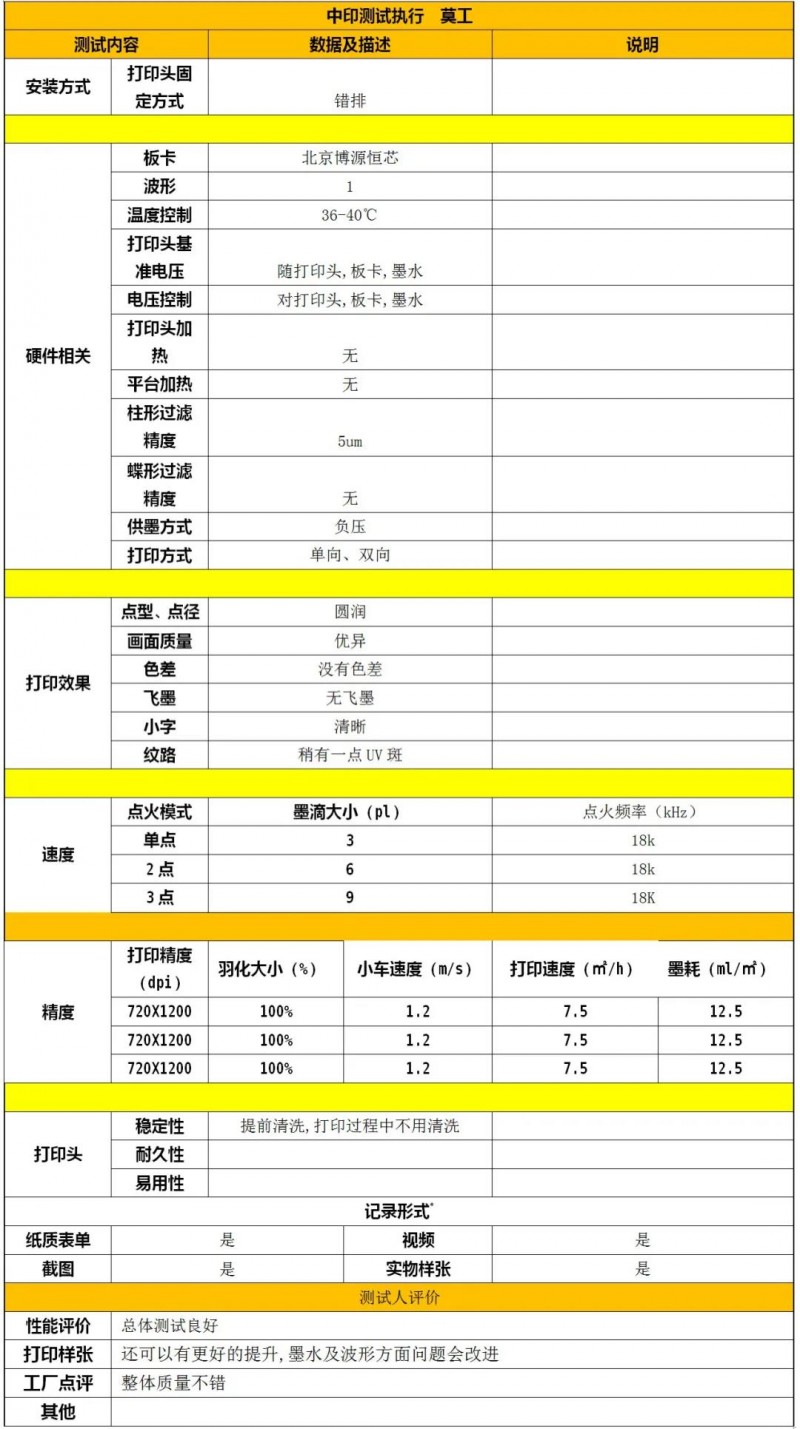

*表格记录形式为评测过程中所用到的采样形式,文章仅做图片展示

这次测试采用720x1200打印精度,100%羽化,速度7.5㎡/h,出来的画质效果非常理想,点火模式分别测试了单点、中点、大点,墨滴大小分别是3PL,6PL,9PL,点火频率在18K左右,墨耗方面控制在12.5ml/㎡,而且技工师傅还称,在打印前把打印头提前清洗,打印过程不需要清洗,这样不仅能减少各方面的损耗和提高环保质量,并且对于机器的保护有显著提高,增加机器在使用期间的续航能力。

1、重复画质对比:

对于画质而言,我们单纯从技术角度去分析其影响因素的墨水粘度、表面张力、点火频率、墨滴体积、紊流、电磁干扰等等其实对于实际的画质表现的意义没有我们想象中重大,固然这些是重要的数据。这些数据都是动态的。而我们最终需要的是优秀的画质。只有优秀的画质才是客户所需要的。故此我们选择以下画面不断重复,长时间重复,以考验其重复再现能力。结果显而易见,不考虑拍照角度的原因,我们实际看到的画质重复一致性是非常高的。

这不仅仅依靠了打印头的高度稳定性,同时也依赖于设备板卡、设备加工装配和墨水的严密动态配合。

2、点形及测量:

单向打印&双向打印对比

从画面中我们发现,显然单向打印的画质更细腻。故此所有大幅面打印在打印高品质的画面时都选择单向打印的原因。此处不再做深入分析。

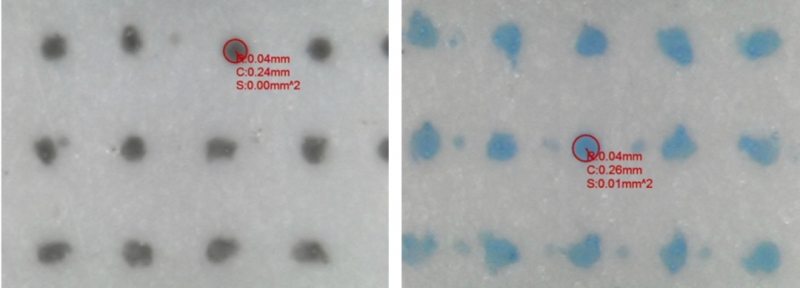

点径基本控制在0.04mm,但是圆度有待改进。

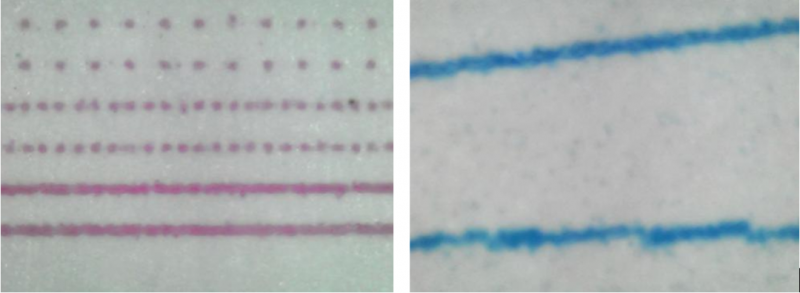

不同密度不同角度线条的线跳动控制较好,这是确保精准落点和画质精度的重要保证之一。

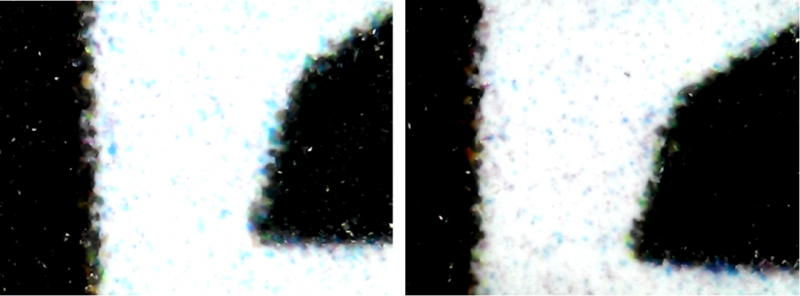

四色叠印,边缘较锐利。但是有不同程度的飞墨点。这点要引起重视。


四、简评:

1、在同一画面多次输出情况下,10米以上均表现出高度的一致性;肉眼观测基本无可挑剔;

2、由于整机尚处于最后的全面调试阶段,在落点墨滴的圆润程度和飞墨控制更精准的情况下,必将呈现出更优秀的画质。

3、中印工程师坦言:到目前为止爱普生I3200-U1打印头是该公司采用的非常优秀的打印头之一。目前机器在磨合阶段,未来会在板卡和打印模式上稍作调整,改善飞墨和波形方面的问题,对墨水系统进行筛选,挑选一种适合E-2000这款机器性能的系统,将把爱普生I3200-U1打印头的打印技术发挥到极致。

附录:

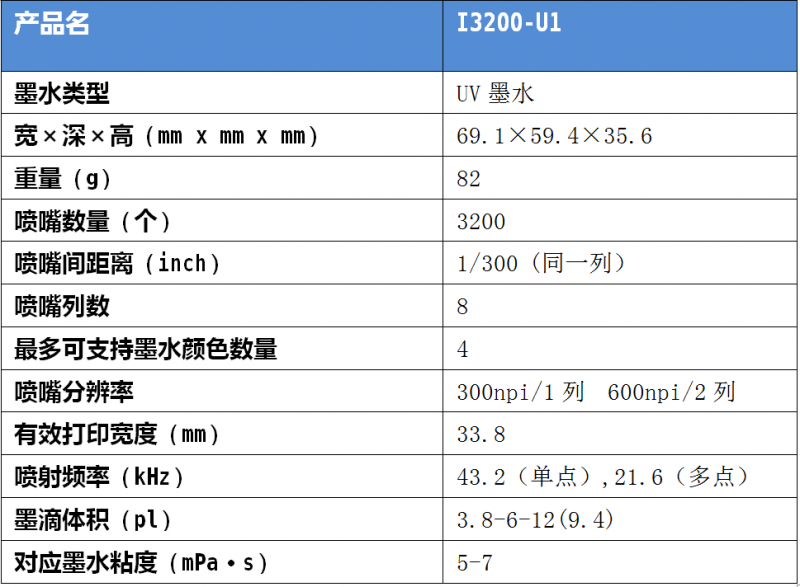

爱普生I3200-U1打印头参数:
