纳米绿色喷墨版的印刷适性

来源:印刷工业 发布日期:2020-05-20 747



纳米绿色喷墨制版,通过纳米粒子复合转印材料(墨水)和纳微米结构版材的配套应用,将图文信息通过打印喷头直接打印到印版上,形成亲油墨的图文区和亲水的空白区,从而直接进行印刷,简化了制版流程,从根本上消除了废显影液排放带来的环境污染问题。对于这项“非感光、无污染、低成本”的制版技术,大多印刷人还停留在概念的阶段。笔者将结合相关测试数据,对纳米喷墨版的印刷性能作简单分析。

纳米喷墨版与传统印版的印刷测试数据

为了尽可能在相同印刷条件下检测纳米喷墨CTP版和感光CTP版的印刷适性差异,我们将具有相同版面内容的纳米喷墨CTP版和热敏CTP版(150线)分别制版后上机印刷。

结果显示,在相同的印刷条件下,纳米喷墨CTP版印刷的墨色要比感光CTP版的重,但两种印版的实地密度基本相同,说明纳米喷墨CTP版和感光CTP版的油墨转移性能基本相同。纳米喷墨CTP版的印刷网点增大面积要略大于感光CTP版,即当纳米喷墨CTP版上的网点面积为50%时,测得铜版纸印品上的网点面积为75%;而当感光CTP版上的网点面积为50%时,测得铜版纸印品上的网点面积为69%。虽然纳米喷墨CTP版的网点增大面积略大,但两种印版的网点增大曲线就整体而言基本是平滑的,没有明显的阶调突变,说明两种印版都可以实现平滑的灰阶过渡,而针对相对较大的网点增大,纳米喷墨CTP版可通过印前RIP的网点增大反补偿功能进行校正。

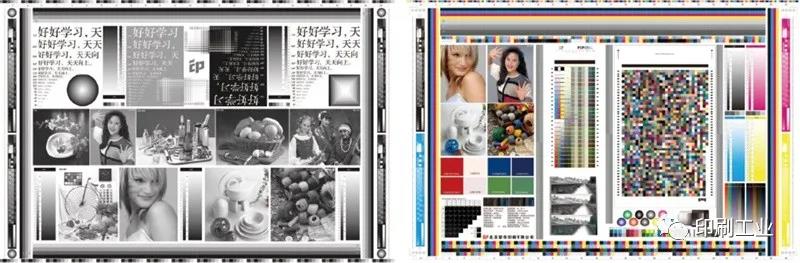

图1 用纳米喷墨CTP版印刷的样张

此外,我们在采用纳米喷墨CTP版印刷的铜版纸印品上,发现了不该有的细线,这是因为墨滴落点位置可能存在误差,而采用感光CTP版印刷的铜版纸印品上则没有出现这种情况。这种细线在用铜版纸印刷平网或渐变网等有规律变化的大面积图案时容易被察觉,而在色彩丰富的版面上则不易观察到;且在用胶版纸和新闻纸进行印刷时,肉眼也基本观察不到这种细线,故并不影响整体的美观。

纳米喷墨版在不同印刷设备上的图文质量呈现

为了分析纳米喷墨版在不同印刷设备上的图文质量呈现情况,我们严格按照相关标准,采用爱色丽X-rite iCPlate2印版测量仪、爱色丽X-rite Intellitrax扫描仪、GMG ColorSever软件等专业检测设备,在相同条件下进行了三组测试。

1. 江苏如皋单色双面印刷机;东洋天狮单黑油墨;明治9600A橡皮布,1.95mm厚;BacoFount N85Ci普通冷固型/报业印刷润版液。印刷结果见表1、图2。

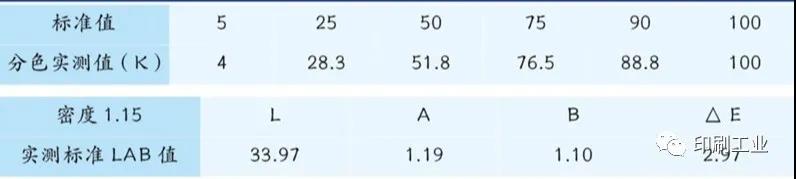

表1 采用第1组设备印刷印版线性输出数据及印刷线性化实测LAB值和网点

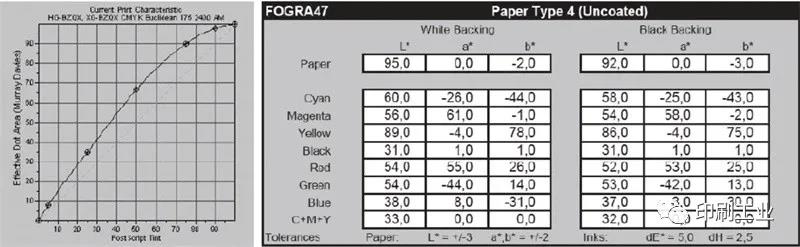

图2 采用第1组设备印刷印版补偿及标准数

2. 高斯C300双色轮转印刷机;东洋天狮TOW745冷固轮转单黑墨;明治9600A橡皮布,1.95mm厚;BacoFount N85Ci普通冷固型/报业印刷润版液。印刷结果见表2、图3。

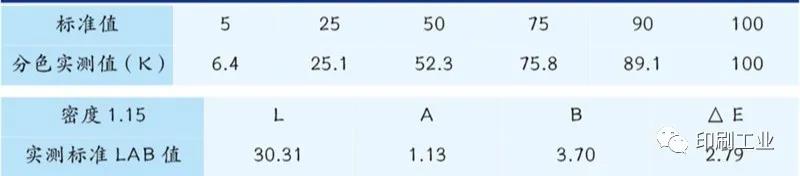

表2 采用第2组设备印刷印版线性输出数据及印刷线性化实测LAB值和网点

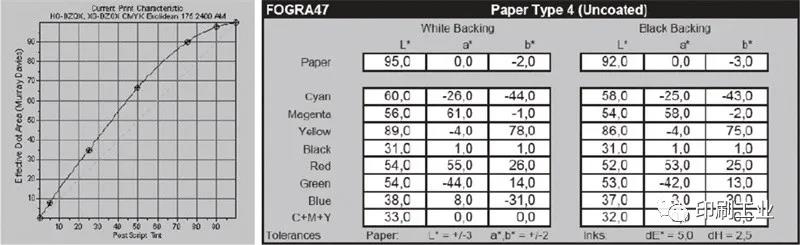

图3 采用第2组设备印刷印版补偿及标准数

3. 海德堡CD102单面四色印刷机;科斯伍德快干油墨;明治9600A橡皮布,1.95mm厚;今印联SPC-5302胶印免酒精润版液;印刷色序:K>C>M>Y;原色色差(△E)≤3;叠印:R(M+Y)、G(C+Y)、B(C+M);叠印色差(△E)≤6。印刷结果见表3、图4。

表3 采用第3组设备印刷印版线性输出数据及印刷线性化实测LAB值和网点

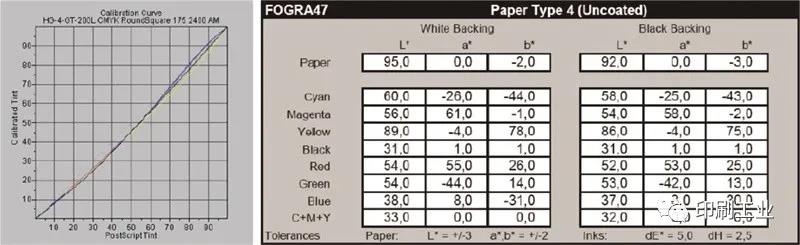

图4 采用第3组设备印刷印版补偿及标准参数

通过以上三组数据分析得出,纳米喷墨版在印刷过程中与感光CTP版性能基本相近,同传统润版液、油墨的兼容性较好。需要一提的是,以江苏如皋单色双面印刷机印制多个印张的单色图文版(用纸80克胶)时,均出现版面印制5万张左右时印刷图文出现变色情况,观察印版,肉眼可看出版面图文印记磨损。总体来讲,纳米喷墨版刷适性较为良好。

纳米喷墨版的印刷色彩标准化数据分析

本次针对纳米喷墨版的测试,以阪田和科斯伍德两种常见油墨为应用对象,结果发现,通过调整墨量,两种油墨的实地密度和色度值都可以在容差范围内,如表4所示。因此,可以说,纳米喷墨版表现出了很好的油墨适应性。

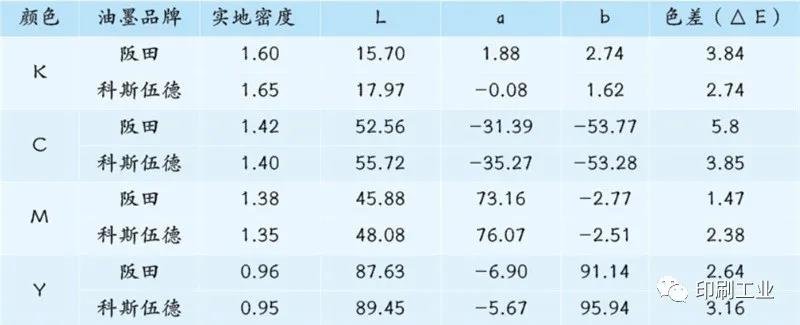

表4 采用纳米喷墨版印刷的实地CMYK的干密度与色度值

实地密度和色度值满足G7规范要求后,采用纳米喷墨版印刷P2P测试图,并根据印刷结果对设备的NPDC曲线和灰平衡进行校正,将校正值输入到RIP软件,然后通过新生成的RIP曲线重新印刷P2P测试图。结果显示,经过补偿校正后,采用纳米喷墨版印刷的NPDC曲线(如图5中红线)较好地符合了G7规范曲线(如图5中绿线)的要求。再次证明,通过正确的RIP曲线校正,采用纳米喷墨版印刷可以实现所需的阶调再现。校正后的灰平衡,在70%以下表现较好,在75%以上效果相对较差。而通过其他方面的测试,可以清晰地看到印版在测试时油墨转移性能正常,灰平衡及各色色彩阶调表现较为均衡。

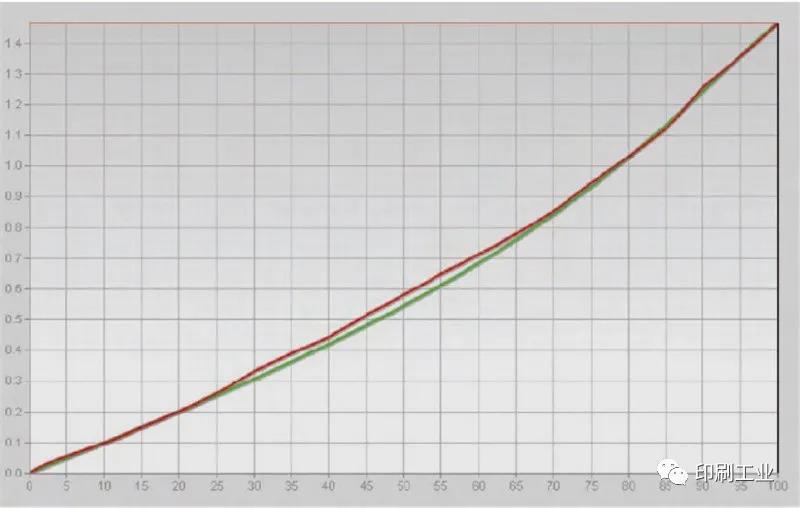

图5 采用纳米喷墨版印刷的NPDC曲线(红),符合G7规范的NPDC曲线(绿)

纳米喷墨版的现时与未来

虽然纳米喷墨制版技术日趋成熟,目前制版质量已达到大多数普通印刷品制版使用要求,但就现时情况而言,还有一些问题存在,主要表现在以下两点。1. 虽然通过特殊加网技术的优化,采用纳米喷墨版的印刷品的质量可以满足普通印刷品的要求,但是仍然低于CTP版的印刷质量,在精细度和色彩表现上还未达到高端印刷品的要求,尤其在多色印版重复套准时。2. 因印版特性,纳米喷墨制版技术更多的是满足单双色印刷(胶印轮转机或平张机)、较低精度印刷(低于150lpi)和中小批量产品印刷(低于5万印)。相信,随着喷头技术的提升以及相关材料的发展,纳米喷墨制版技术亦会有新的突破,在精度与速度方面显著提升。

(本文作者为北京新华印刷有限公司副总经理)
